AGC 10/15 AGC 15 AGC 25 AGC 35
1
X20
PCU
X4
11/04/2018 - 300026115-001-09

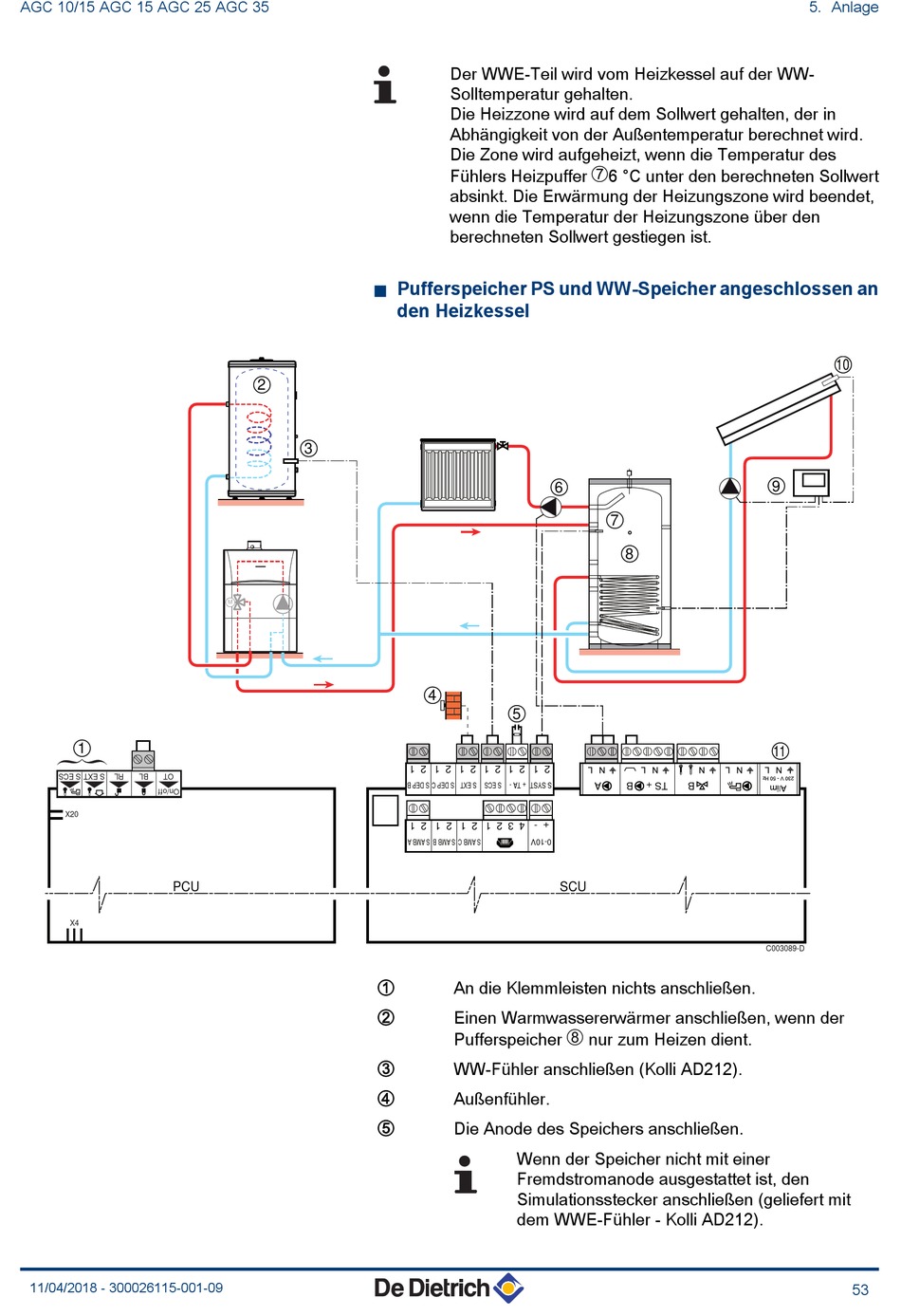

n Pufferspeicher PS und WW-Speicher angeschlossen an
den Heizkessel
2
3
M
A
Z
E
R
T
Der WWE-Teil wird vom Heizkessel auf der WW-
Solltemperatur gehalten.
Die Heizzone wird auf dem Sollwert gehalten, der in
Abhängigkeit von der Außentemperatur berechnet wird.
Die Zone wird aufgeheizt, wenn die Temperatur des
Fühlers Heizpuffer U6 °C unter den berechneten Sollwert
absinkt. Die Erwärmung der Heizungszone wird beendet,
wenn die Temperatur der Heizungszone über den
berechneten Sollwert gestiegen ist.
6
4
5
SCU
An die Klemmleisten nichts anschließen.
Einen Warmwassererwärmer anschließen, wenn der
Pufferspeicher I nur zum Heizen dient.
WW-Fühler anschließen (Kolli AD212).
Außenfühler.
Die Anode des Speichers anschließen.
Wenn der Speicher nicht mit einer
Fremdstromanode ausgestattet ist, den
Simulationsstecker anschließen (geliefert mit
dem WWE-Fühler - Kolli AD212).
9
7
8
11
C003089-D
5. Anlage
10
53
