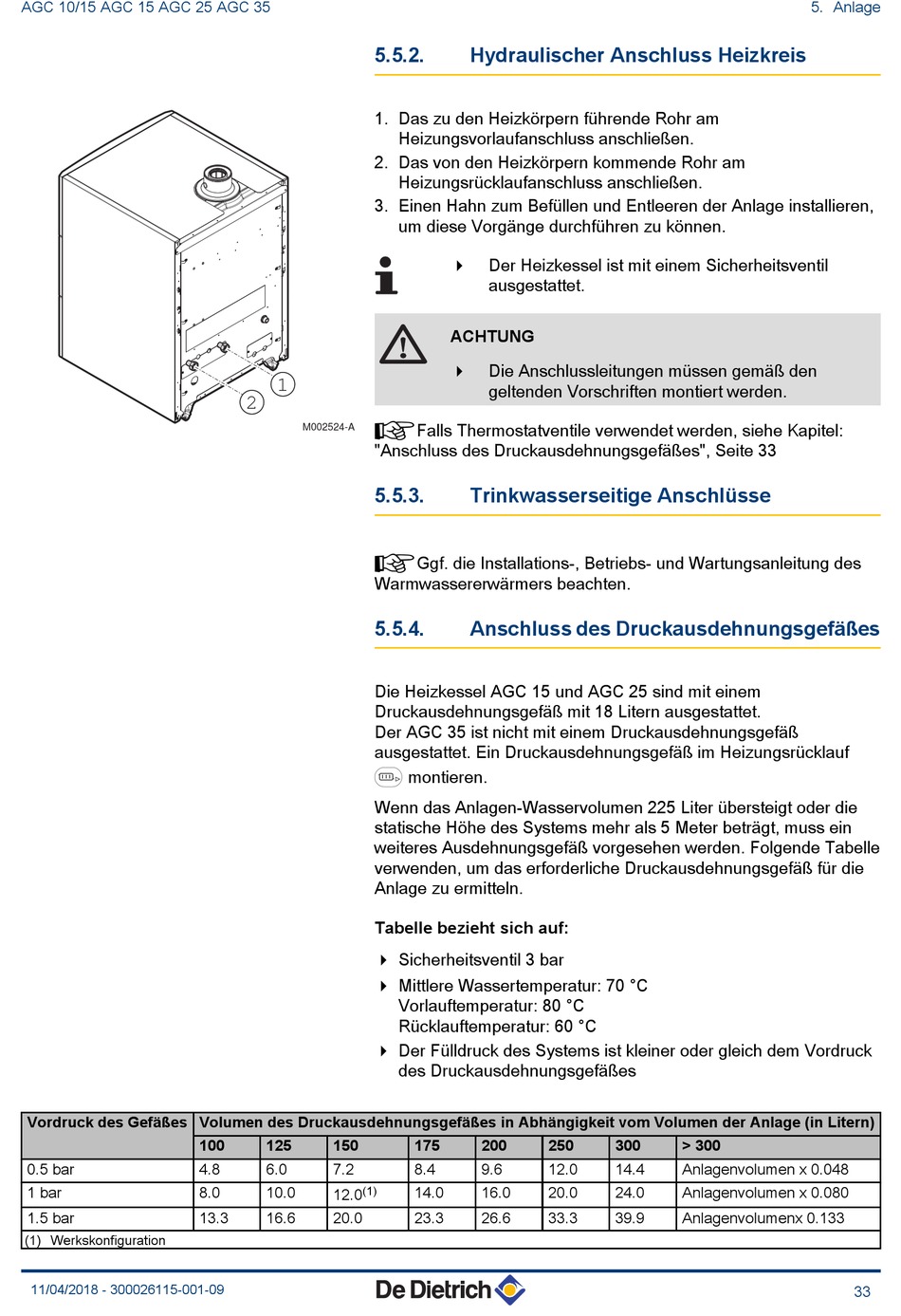

AGC 10/15 AGC 15 AGC 25 AGC 35
Vordruck des Gefäßes Volumen des Druckausdehnungsgefäßes in Abhängigkeit vom Volumen der Anlage (in Litern)
0.5 bar
1 bar
1.5 bar
(1) Werkskonfiguration
11/04/2018 - 300026115-001-09
1
2
M002524-A
100
125
150
4.8
6.0
7.2
8.0
10.0
(1)
12.0
13.3
16.6
20.0
5.5.2.
Hydraulischer Anschluss Heizkreis
1. Das zu den Heizkörpern führende Rohr am
Heizungsvorlaufanschluss anschließen.
2. Das von den Heizkörpern kommende Rohr am
Heizungsrücklaufanschluss anschließen.
3. Einen Hahn zum Befüllen und Entleeren der Anlage installieren,
um diese Vorgänge durchführen zu können.
Der Heizkessel ist mit einem Sicherheitsventil
4
ausgestattet.
ACHTUNG
Die Anschlussleitungen müssen gemäß den
4
geltenden Vorschriften montiert werden.
¼Falls Thermostatventile verwendet werden, siehe Kapitel:
"Anschluss des Druckausdehnungsgefäßes", Seite 33
5.5.3.
Trinkwasserseitige Anschlüsse
¼Ggf. die Installations-, Betriebs- und Wartungsanleitung des
Warmwassererwärmers beachten.
5.5.4.
Anschluss des Druckausdehnungsgefäßes
Die Heizkessel AGC 15 und AGC 25 sind mit einem
Druckausdehnungsgefäß mit 18 Litern ausgestattet.
Der AGC 35 ist nicht mit einem Druckausdehnungsgefäß
ausgestattet. Ein Druckausdehnungsgefäß im Heizungsrücklauf
z montieren.
Wenn das Anlagen-Wasservolumen 225 Liter übersteigt oder die
statische Höhe des Systems mehr als 5 Meter beträgt, muss ein
weiteres Ausdehnungsgefäß vorgesehen werden. Folgende Tabelle
verwenden, um das erforderliche Druckausdehnungsgefäß für die
Anlage zu ermitteln.
Tabelle bezieht sich auf:
4 Sicherheitsventil 3 bar
4 Mittlere Wassertemperatur: 70 °C
Vorlauftemperatur: 80 °C
Rücklauftemperatur: 60 °C
4 Der Fülldruck des Systems ist kleiner oder gleich dem Vordruck
des Druckausdehnungsgefäßes
175
200
8.4
9.6
14.0
16.0
23.3
26.6
250
300
> 300
12.0
14.4
Anlagenvolumen x 0.048
20.0
24.0
Anlagenvolumen x 0.080
33.3
39.9
Anlagenvolumenx 0.133
5. Anlage
33
