4. Technische Beschreibung
1
19
2
3
4
10
12
13
14
1
19
2
3
4
15
16

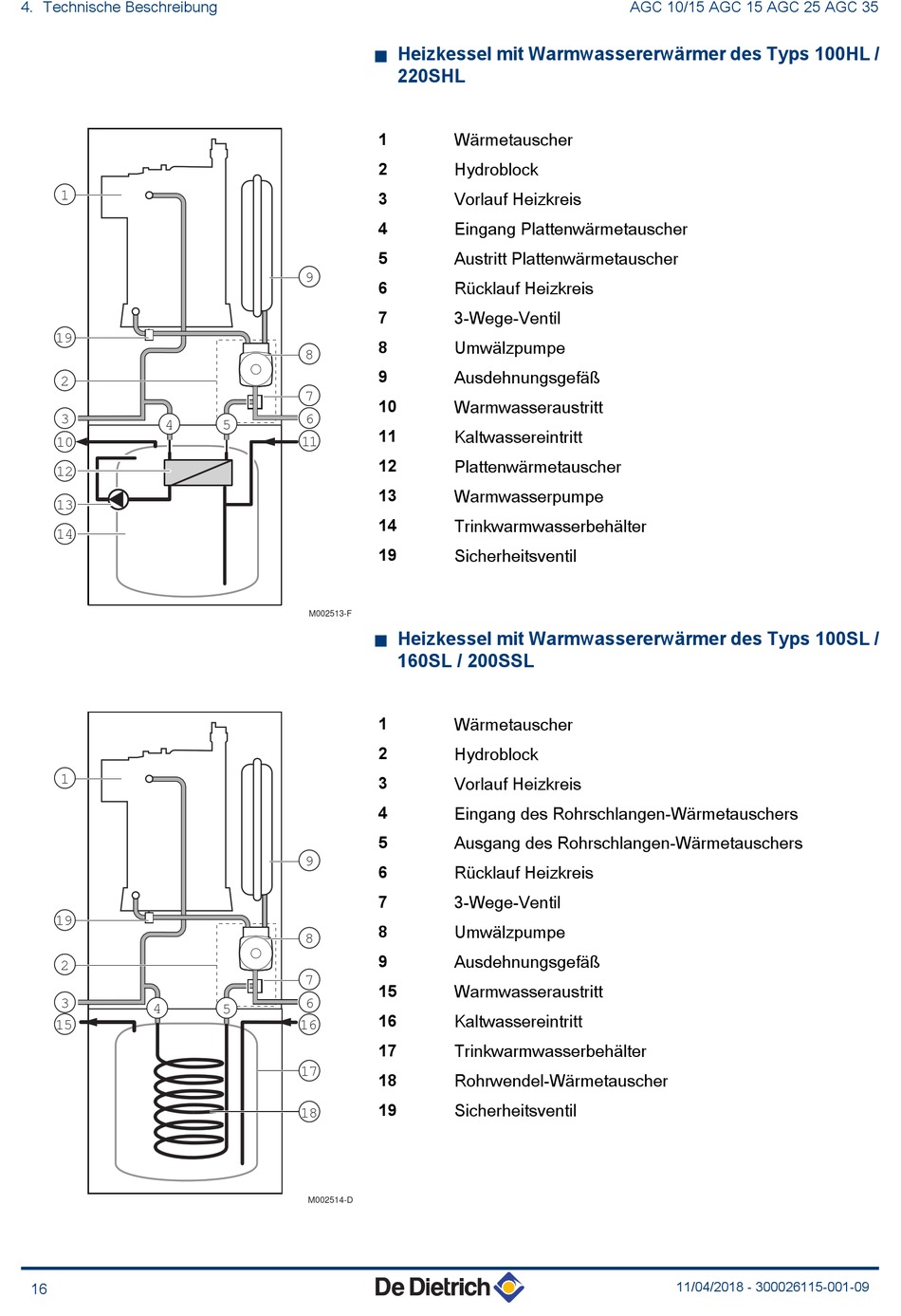

n Heizkessel mit Warmwassererwärmer des Typs 100HL /
1
2
3
4
5
9
6
7
8
8
9
7
10
6
5
11
11
12
13
14
19
M002513-F
n Heizkessel mit Warmwassererwärmer des Typs 100SL /
1
2
3
4
5
9
6
7
8
8
9
7
15
6
5
16
16
17
17
18
19
18
M002514-D
220SHL
Wärmetauscher
Hydroblock
Vorlauf Heizkreis
Eingang Plattenwärmetauscher
Austritt Plattenwärmetauscher
Rücklauf Heizkreis
3-Wege-Ventil
Umwälzpumpe
Ausdehnungsgefäß
Warmwasseraustritt
Kaltwassereintritt
Plattenwärmetauscher
Warmwasserpumpe
Trinkwarmwasserbehälter
Sicherheitsventil
160SL / 200SSL
Wärmetauscher
Hydroblock
Vorlauf Heizkreis
Eingang des Rohrschlangen-Wärmetauschers
Ausgang des Rohrschlangen-Wärmetauschers
Rücklauf Heizkreis
3-Wege-Ventil
Umwälzpumpe
Ausdehnungsgefäß
Warmwasseraustritt
Kaltwassereintritt
Trinkwarmwasserbehälter
Rohrwendel-Wärmetauscher
Sicherheitsventil
AGC 10/15 AGC 15 AGC 25 AGC 35
11/04/2018 - 300026115-001-09
