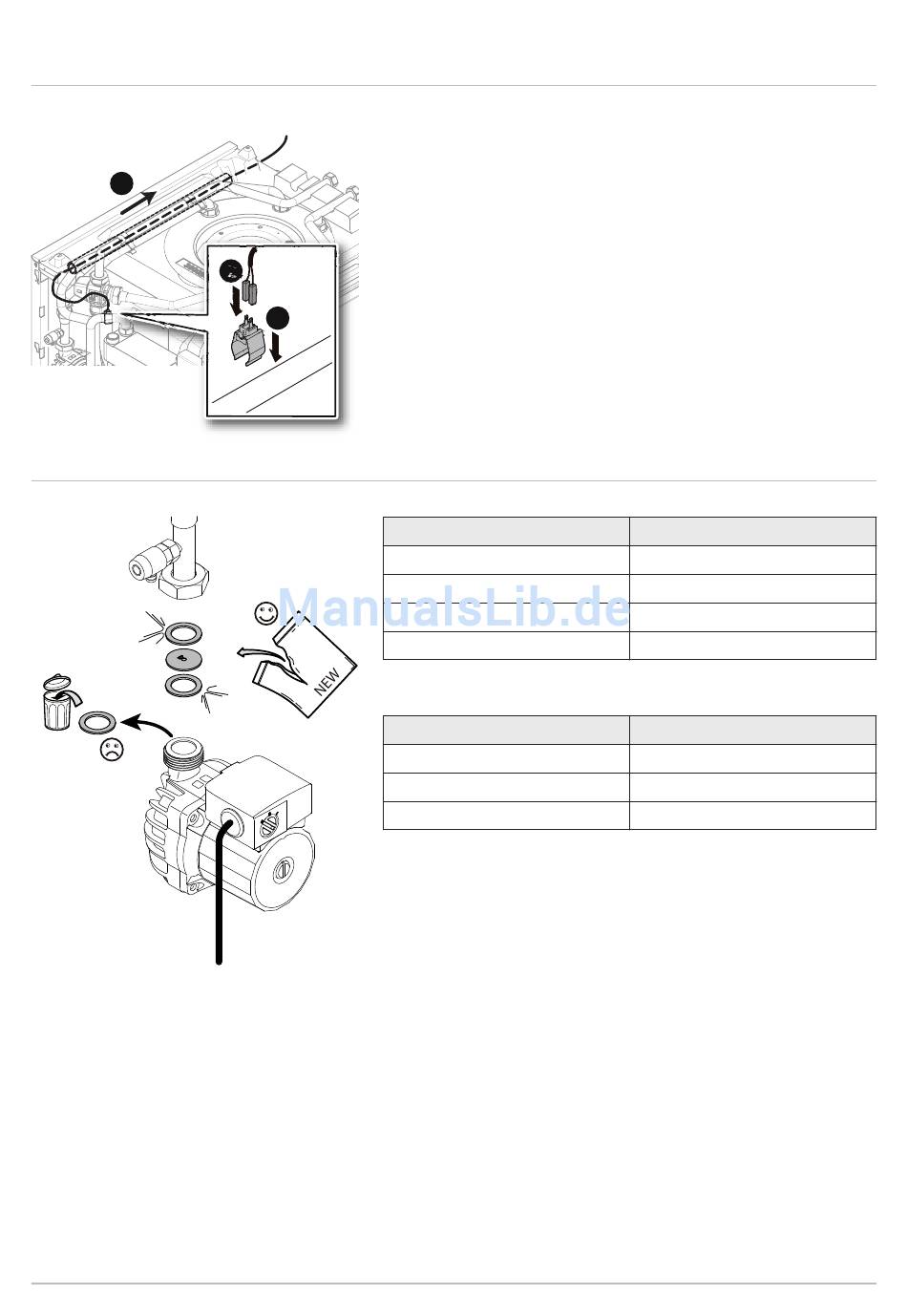

6.3 Installation des Trinkwasserfühlers – Verlegung des Kabels
Abb.14
3
L000231-C
6.4

Anbringen der Membran des Durchflussmengenbegrenzers

Abb.15
30 220 SHL
2
1
Tab.8
Leistung (kW)
10/15
15
25
35
Tab.9
Ausgabe (kW)
18
24
30
C003494-C
1. Klemmen Sie den Warmwasser-Temperaturfühler am Ausgang des
Plattenwärmetauschers fest. (Der Warmwasser-Temperaturfühler
wird im Beutel mit den Bedienungsanleitungen ausgeliefert.)
2. Schließen Sie die Steckverbinder des Warmwasser-Temperaturfüh­
lers an.
3. Verlegen Sie das Kabel durch die Kabeldurchführung zur Rückseite
des Warmwasserspeichers.
Gas-Brennwertkessel in Standkesselbauweise
Öl-Brennwertkessel in Standkesselbauweise
1. Lösen Sie die 1"-Mutter.
2. Entfernen Sie die Dichtung. Der alte Dichtring kann weggeworfen
werden.
3. Setzen Sie die Einheit aus Dichtring + Membran + Dichtring zwi­
schen dem Rohr und der Wärmepumpe ein.
4. Ziehen Sie die Mutter wieder an.
5. Überprüfen Sie die Dichtheit der Wasseranschlüsse.
6. Überprüfen Sie die Einstellungen für den Warmwasser-Durchfluss.
Blende
JA
JA
NEIN
NEIN
Blende
JA
NEIN
NEIN
