AGC 10/15 AGC 15 AGC 25 AGC 35

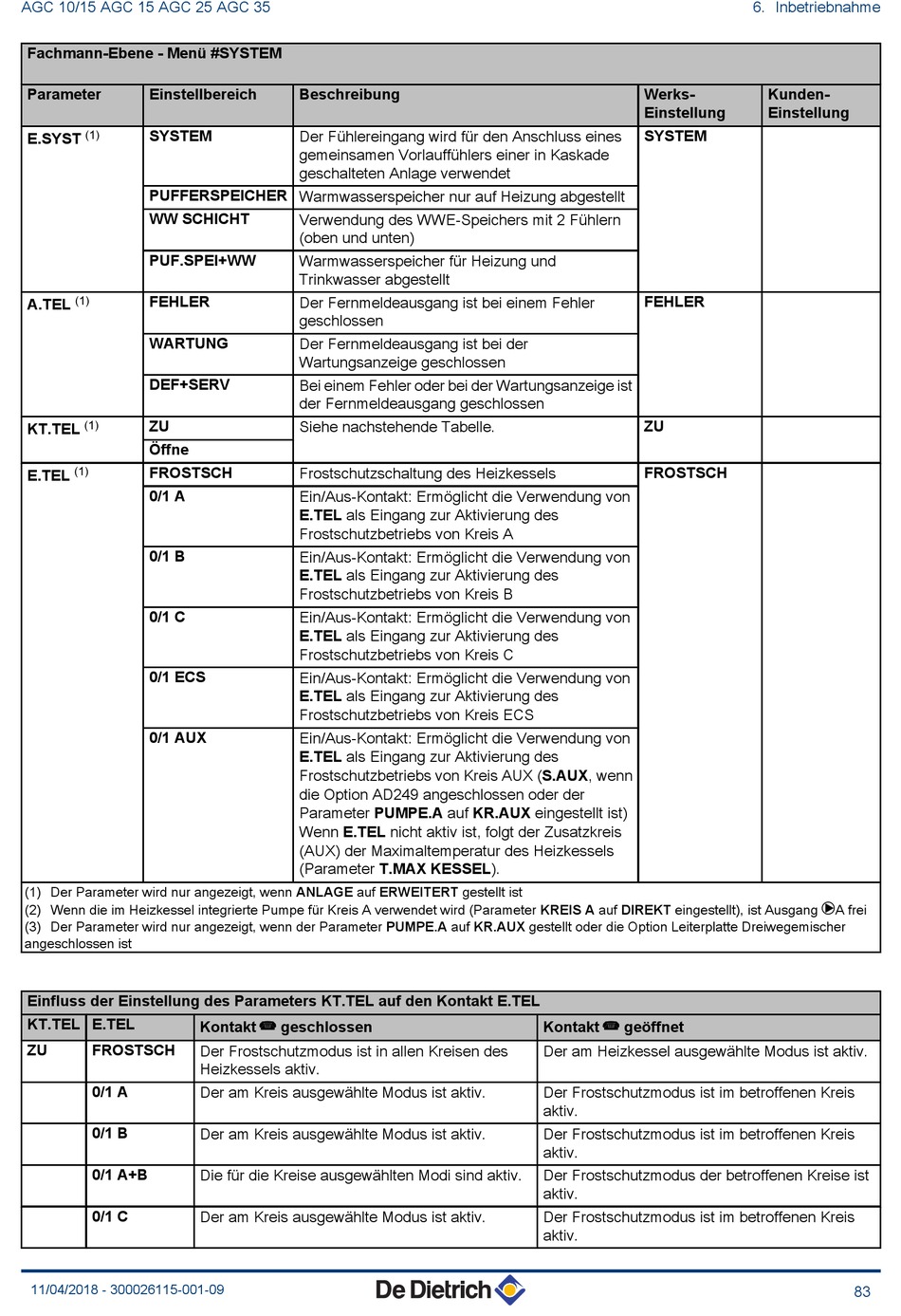

Fachmann-Ebene - Menü #SYSTEM
Parameter
Einstellbereich
(1)
SYSTEM
E.SYST
PUFFERSPEICHER Warmwasserspeicher nur auf Heizung abgestellt
WW SCHICHT
PUF.SPEI+WW
(1)
FEHLER
A.TEL
WARTUNG
DEF+SERV
(1)
ZU
KT.TEL
Öffne
(1)
FROSTSCH
E.TEL
0/1 A
0/1 B
0/1 C
0/1 ECS
0/1 AUX
(1) Der Parameter wird nur angezeigt, wenn ANLAGE auf ERWEITERT gestellt ist
(2) Wenn die im Heizkessel integrierte Pumpe für Kreis A verwendet wird (Parameter KREIS A auf DIREKT eingestellt), ist Ausgang MA frei
(3) Der Parameter wird nur angezeigt, wenn der Parameter PUMPE.A auf KR.AUX gestellt oder die Option Leiterplatte Dreiwegemischer
angeschlossen ist
Einfluss der Einstellung des Parameters KT.TEL auf den Kontakt E.TEL
KT.TEL E.TEL
ZU
FROSTSCH
0/1 A
0/1 B
0/1 A+B
0/1 C
11/04/2018 - 300026115-001-09
Beschreibung
Der Fühlereingang wird für den Anschluss eines
gemeinsamen Vorlauffühlers einer in Kaskade
geschalteten Anlage verwendet
Verwendung des WWE-Speichers mit 2 Fühlern
(oben und unten)
Warmwasserspeicher für Heizung und
Trinkwasser abgestellt
Der Fernmeldeausgang ist bei einem Fehler
geschlossen
Der Fernmeldeausgang ist bei der
Wartungsanzeige geschlossen
Bei einem Fehler oder bei der Wartungsanzeige ist
der Fernmeldeausgang geschlossen
Siehe nachstehende Tabelle.
Frostschutzschaltung des Heizkessels
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis A
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis B
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis C
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis ECS
Ein/Aus-Kontakt: Ermöglicht die Verwendung von
E.TEL als Eingang zur Aktivierung des
Frostschutzbetriebs von Kreis AUX (S.AUX, wenn
die Option AD249 angeschlossen oder der
Parameter PUMPE.A auf KR.AUX eingestellt ist)
Wenn E.TEL nicht aktiv ist, folgt der Zusatzkreis
(AUX) der Maximaltemperatur des Heizkessels
(Parameter T.MAX KESSEL).
Kontakt C geschlossen
Der Frostschutzmodus ist in allen Kreisen des
Heizkessels aktiv.
Der am Kreis ausgewählte Modus ist aktiv.
Der am Kreis ausgewählte Modus ist aktiv.
Die für die Kreise ausgewählten Modi sind aktiv.
Der am Kreis ausgewählte Modus ist aktiv.
Werks-
Einstellung
SYSTEM
FEHLER
ZU
FROSTSCH
Kontakt C geöffnet
Der am Heizkessel ausgewählte Modus ist aktiv.
Der Frostschutzmodus ist im betroffenen Kreis
aktiv.
Der Frostschutzmodus ist im betroffenen Kreis
aktiv.
Der Frostschutzmodus der betroffenen Kreise ist
aktiv.
Der Frostschutzmodus ist im betroffenen Kreis
aktiv.
6. Inbetriebnahme
Kunden-
Einstellung
83
