AGC 10/15 AGC 15 AGC 25 AGC 35

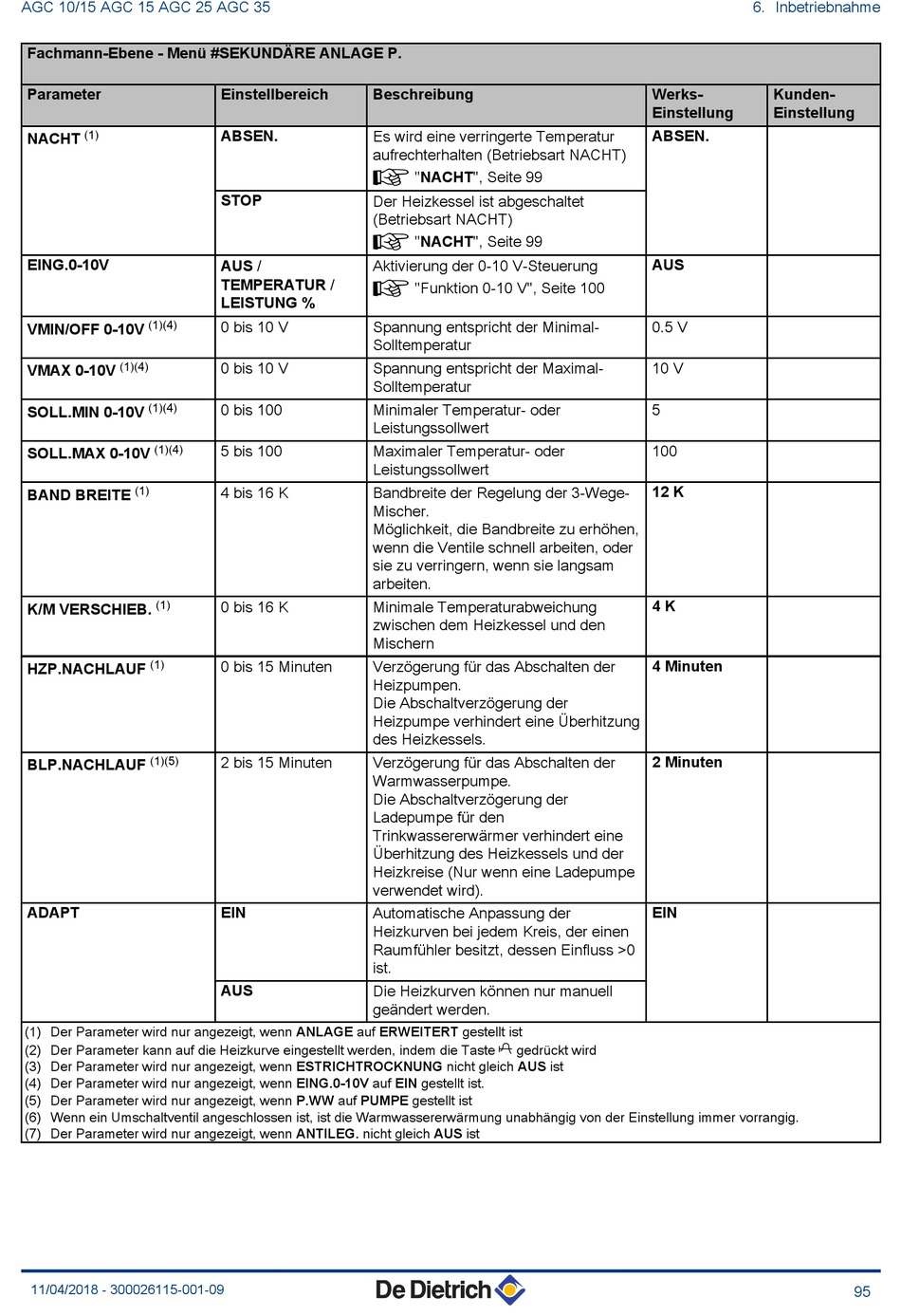

Fachmann-Ebene - Menü #SEKUNDÄRE ANLAGE P.
Parameter
(1)
NACHT
EING.0-10V
(1)(4)
VMIN/OFF 0-10V
(1)(4)
VMAX 0-10V
(1)(4)
SOLL.MIN 0-10V
(1)(4)
SOLL.MAX 0-10V
(1)
BAND BREITE
(1)
K/M VERSCHIEB.
(1)
HZP.NACHLAUF
(1)(5)
BLP.NACHLAUF
ADAPT
(1) Der Parameter wird nur angezeigt, wenn ANLAGE auf ERWEITERT gestellt ist
(2) Der Parameter kann auf die Heizkurve eingestellt werden, indem die Taste f gedrückt wird
(3) Der Parameter wird nur angezeigt, wenn ESTRICHTROCKNUNG nicht gleich AUS ist
(4) Der Parameter wird nur angezeigt, wenn EING.0-10V auf EIN gestellt ist.
(5) Der Parameter wird nur angezeigt, wenn P.WW auf PUMPE gestellt ist
(6) Wenn ein Umschaltventil angeschlossen ist, ist die Warmwassererwärmung unabhängig von der Einstellung immer vorrangig.
(7) Der Parameter wird nur angezeigt, wenn ANTILEG. nicht gleich AUS ist
11/04/2018 - 300026115-001-09
Einstellbereich
Beschreibung
Es wird eine verringerte Temperatur
ABSEN.
aufrechterhalten (Betriebsart NACHT)
¼ "NACHT", Seite 99
Der Heizkessel ist abgeschaltet
STOP
(Betriebsart NACHT)
¼ "NACHT", Seite 99
AUS /
Aktivierung der 0-10 V-Steuerung
¼ "Funktion 0-10 V", Seite 100
TEMPERATUR /
LEISTUNG %
0 bis 10 V
Spannung entspricht der Minimal-
Solltemperatur
0 bis 10 V
Spannung entspricht der Maximal-
Solltemperatur
0 bis 100
Minimaler Temperatur- oder
Leistungssollwert
5 bis 100
Maximaler Temperatur- oder
Leistungssollwert
4 bis 16 K
Bandbreite der Regelung der 3-Wege-
Mischer.
Möglichkeit, die Bandbreite zu erhöhen,
wenn die Ventile schnell arbeiten, oder
sie zu verringern, wenn sie langsam
arbeiten.
0 bis 16 K
Minimale Temperaturabweichung
zwischen dem Heizkessel und den
Mischern
0 bis 15 Minuten
Verzögerung für das Abschalten der
Heizpumpen.
Die Abschaltverzögerung der
Heizpumpe verhindert eine Überhitzung
des Heizkessels.
2 bis 15 Minuten
Verzögerung für das Abschalten der
Warmwasserpumpe.
Die Abschaltverzögerung der
Ladepumpe für den
Trinkwassererwärmer verhindert eine
Überhitzung des Heizkessels und der
Heizkreise (Nur wenn eine Ladepumpe
verwendet wird).
Automatische Anpassung der
EIN
Heizkurven bei jedem Kreis, der einen
Raumfühler besitzt, dessen Einfluss >0
ist.
Die Heizkurven können nur manuell
AUS
geändert werden.
6. Inbetriebnahme
Werks-
Kunden-
Einstellung
Einstellung
ABSEN.
AUS
0.5 V
10 V
5
100
12 K
4 K
4 Minuten
2 Minuten
EIN
95
