5. Anlage
1
2
42
Alle Anschlüsse erfolgen an den vorgesehenen Klemmleisten im
Schaltfeld. Die Anschlusskabel werden innerhalb des Heizkessels in
dem Raum zwischen der Abdeckhaube und der oberen hinteren
Verkleidung verlegt. Die Befestigung dieser Kabel im Schaltfeld
erfolgt durch Zugentlastungen (separat mitgeliefert) die auf dem
Schaltfeldboden angebracht werden.
Das Gerät über einen Stromkreis versorgen, der einen allpoligen
Schalter mit einem Kontaktabstand von mindestens 3 mm enthält.
Die pro Ausgang verfügbare Leistung beträgt 450 W (2 A, mit cos j
= 0.7), und der Anlaufstrom muss kleiner als 16 A sein. Überschreitet
die Belastung einen dieser Werte, muss die Steuerung über ein
Schütz, der nicht im Schaltfeld montiert werden darf, übertragen
werden.
ACHTUNG
Die Nichteinhaltung dieser Regeln kann Störungen
verursachen und zu Fehlfunktionen der Regelung führen,
bis hin zur Zerstörung der elektronischen Schaltkreise.
5.9.3.

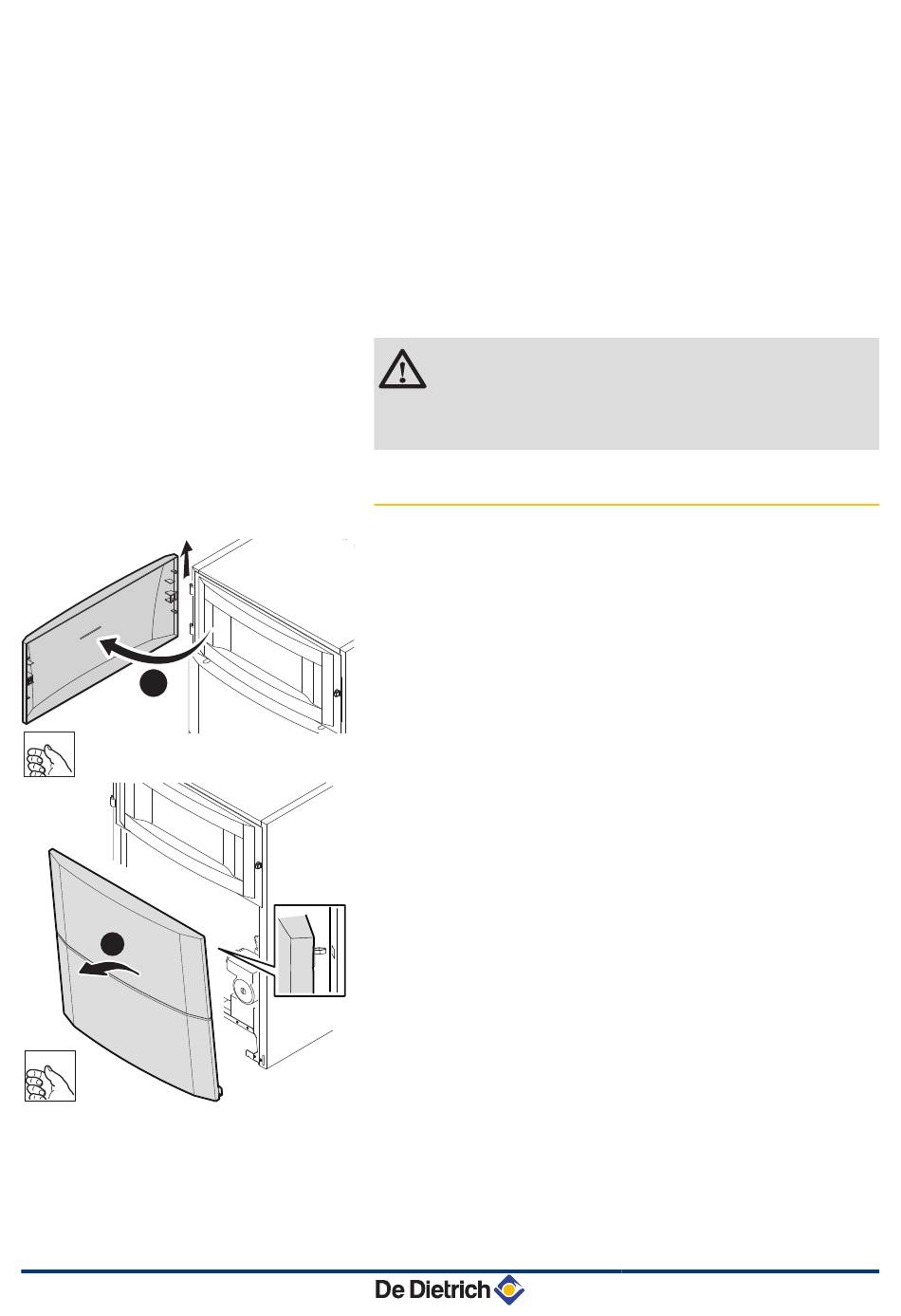

1. Die Klappe des Schaltfelds öffnen und abnehmen.
C003099-D
2. Die vordere Verkleidung abziehen, indem an beiden Seiten kräftig
gezogen wird.
C003101-C
AGC 10/15 AGC 15 AGC 25 AGC 35
Zugang zur Anschlussklemmenleiste
11/04/2018 - 300026115-001-09
