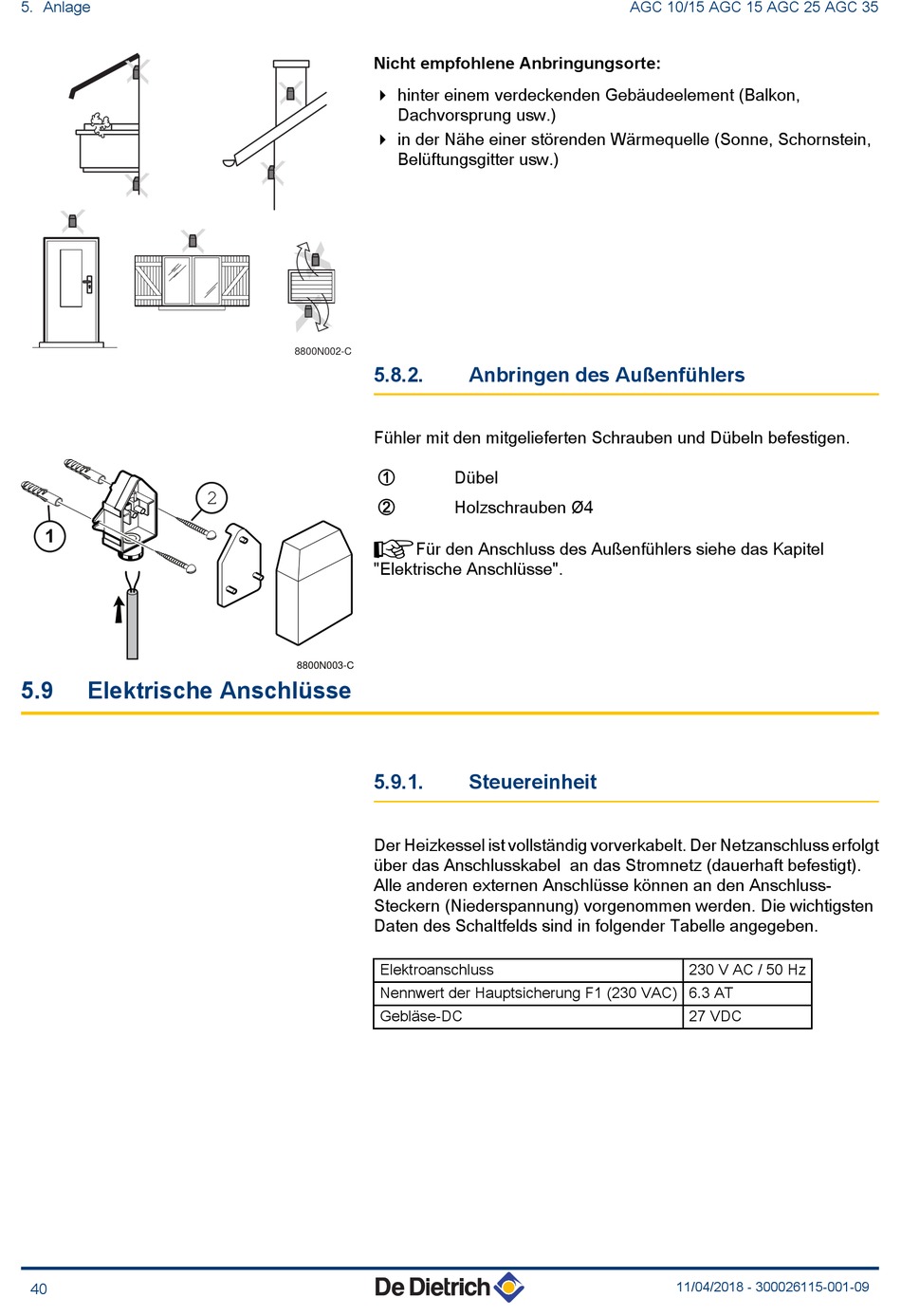

5. Anlage
5.9
Elektrische Anschlüsse
40
Nicht empfohlene Anbringungsorte:
4 hinter einem verdeckenden Gebäudeelement (Balkon,
4 in der Nähe einer störenden Wärmequelle (Sonne, Schornstein,
8800N002-C
5.8.2.
Fühler mit den mitgelieferten Schrauben und Dübeln befestigen.
2
¼Für den Anschluss des Außenfühlers siehe das Kapitel
"Elektrische Anschlüsse".
8800N003-C
5.9.1.
Der Heizkessel ist vollständig vorverkabelt. Der Netzanschluss erfolgt
über das Anschlusskabel an das Stromnetz (dauerhaft befestigt).
Alle anderen externen Anschlüsse können an den Anschluss-
Steckern (Niederspannung) vorgenommen werden. Die wichtigsten
Daten des Schaltfelds sind in folgender Tabelle angegeben.
Dachvorsprung usw.)
Belüftungsgitter usw.)
Anbringen des Außenfühlers
Dübel
A
Holzschrauben Ø4
Z
Steuereinheit
Elektroanschluss
Nennwert der Hauptsicherung F1 (230 VAC) 6.3 AT
Gebläse-DC
AGC 10/15 AGC 15 AGC 25 AGC 35
230 V AC / 50 Hz
27 VDC
