AGC 10/15 AGC 15 AGC 25 AGC 35
9

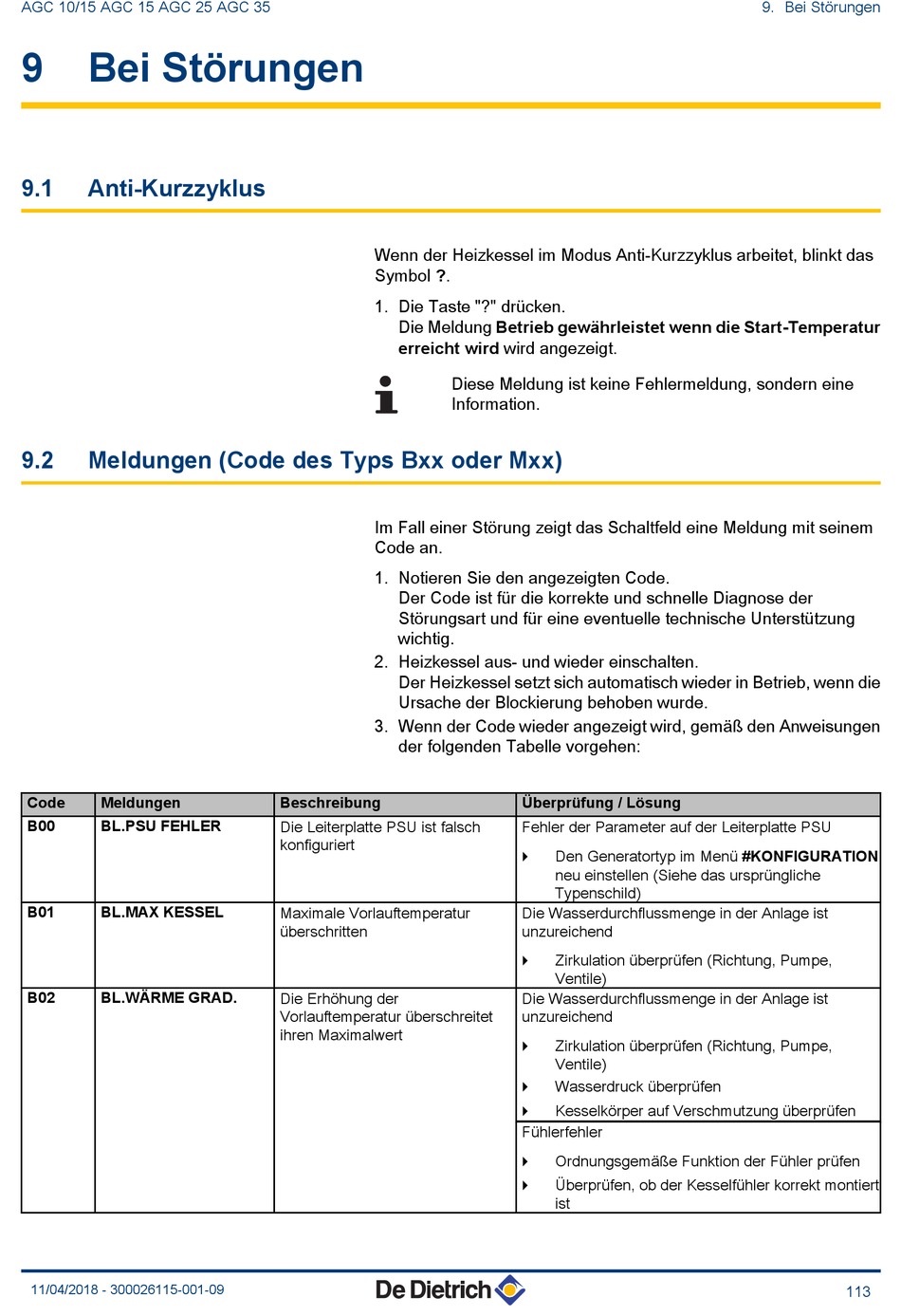

Bei Störungen
9.1
Anti-Kurzzyklus
9.2
Meldungen (Code des Typs Bxx oder Mxx)
Code
Meldungen
B00
BL.PSU FEHLER
B01
BL.MAX KESSEL
B02
BL.WÄRME GRAD.
11/04/2018 - 300026115-001-09
Wenn der Heizkessel im Modus Anti-Kurzzyklus arbeitet, blinkt das
Symbol ?.
1. Die Taste "?" drücken.
Die Meldung Betrieb gewährleistet wenn die Start-Temperatur
erreicht wird wird angezeigt.
Im Fall einer Störung zeigt das Schaltfeld eine Meldung mit seinem
Code an.
1. Notieren Sie den angezeigten Code.
Der Code ist für die korrekte und schnelle Diagnose der
Störungsart und für eine eventuelle technische Unterstützung
wichtig.
2. Heizkessel aus- und wieder einschalten.
Der Heizkessel setzt sich automatisch wieder in Betrieb, wenn die
Ursache der Blockierung behoben wurde.
3. Wenn der Code wieder angezeigt wird, gemäß den Anweisungen
der folgenden Tabelle vorgehen:
Beschreibung
Die Leiterplatte PSU ist falsch
konfiguriert
Maximale Vorlauftemperatur
überschritten
Die Erhöhung der
Vorlauftemperatur überschreitet
ihren Maximalwert
Diese Meldung ist keine Fehlermeldung, sondern eine
Information.
Überprüfung / Lösung
Fehler der Parameter auf der Leiterplatte PSU
Den Generatortyp im Menü #KONFIGURATION
4
neu einstellen (Siehe das ursprüngliche
Typenschild)
Die Wasserdurchflussmenge in der Anlage ist
unzureichend
Zirkulation überprüfen (Richtung, Pumpe,
4
Ventile)
Die Wasserdurchflussmenge in der Anlage ist
unzureichend
Zirkulation überprüfen (Richtung, Pumpe,
4
Ventile)
Wasserdruck überprüfen
4
Kesselkörper auf Verschmutzung überprüfen
4
Fühlerfehler
Ordnungsgemäße Funktion der Fühler prüfen
4
Überprüfen, ob der Kesselfühler korrekt montiert
4
ist
9. Bei Störungen
113
