9. Bei Störungen
9.6

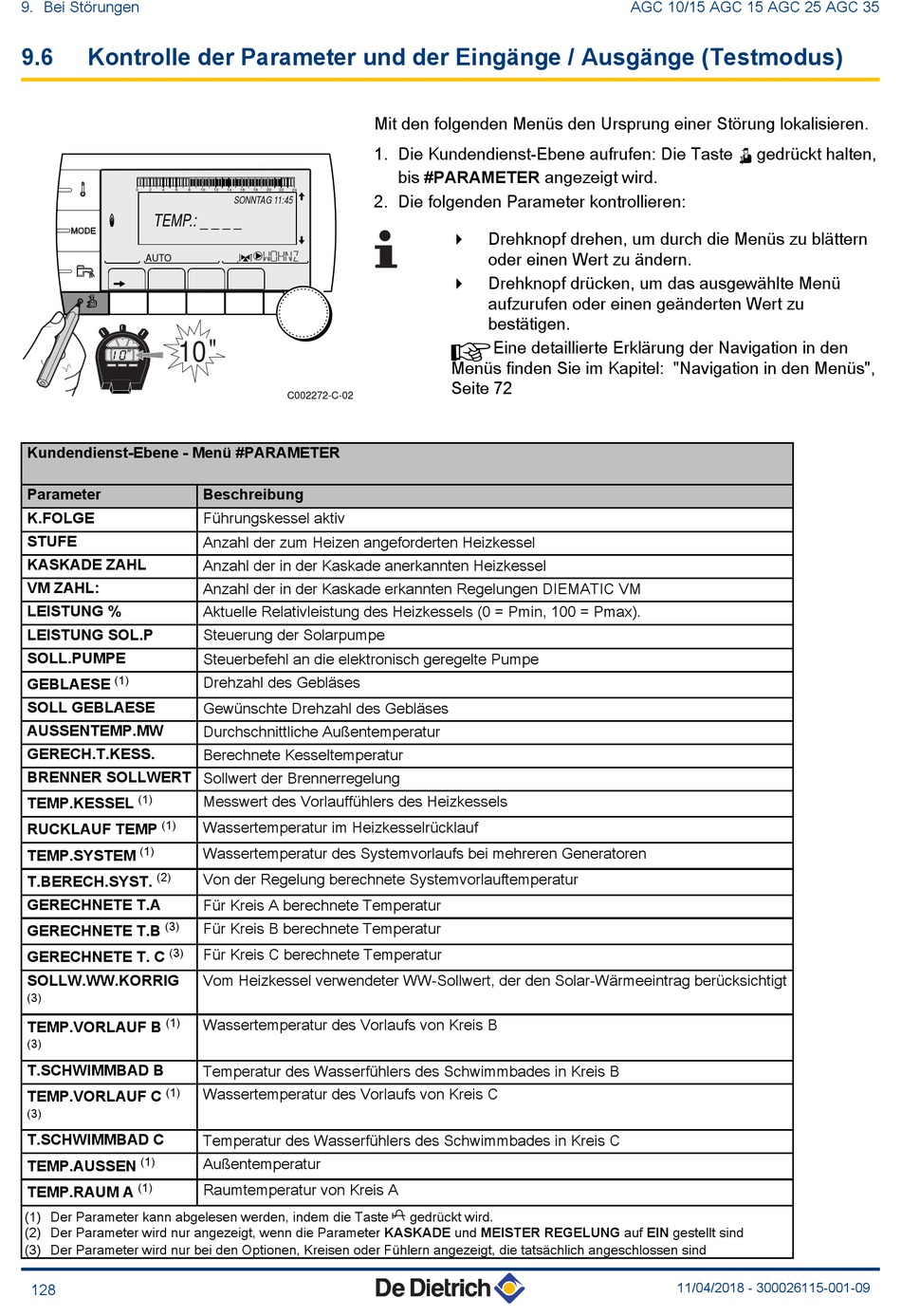

Kontrolle der Parameter und der Eingänge / Ausgänge (Testmodus)
0
2
4
6
8
E
1
TEMP.: _ _ _ _
2
1
D
2
bar
#
F
% $
AUTO
J
I
10 "
Kundendienst-Ebene - Menü #PARAMETER
Parameter
K.FOLGE
STUFE
KASKADE ZAHL
VM ZAHL:
LEISTUNG %
LEISTUNG SOL.P
SOLL.PUMPE
(1)
GEBLAESE
SOLL GEBLAESE
AUSSENTEMP.MW
GERECH.T.KESS.
BRENNER SOLLWERT Sollwert der Brennerregelung
(1)
TEMP.KESSEL
(1)
RUCKLAUF TEMP
(1)
TEMP.SYSTEM
(2)
T.BERECH.SYST.
GERECHNETE T.A
(3)
GERECHNETE T.B
(3)
GERECHNETE T. C
SOLLW.WW.KORRIG
(3)
(1)
TEMP.VORLAUF B
(3)
T.SCHWIMMBAD B
(1)
TEMP.VORLAUF C
(3)
T.SCHWIMMBAD C
(1)
TEMP.AUSSEN
(1)
TEMP.RAUM A
(1) Der Parameter kann abgelesen werden, indem die Taste f gedrückt wird.
(2) Der Parameter wird nur angezeigt, wenn die Parameter KASKADE und MEISTER REGELUNG auf EIN gestellt sind
(3) Der Parameter wird nur bei den Optionen, Kreisen oder Fühlern angezeigt, die tatsächlich angeschlossen sind
128
10
12
14
16
18
20
22
24
SONNTAG 11:45
!

:
<
STD
C002272-C-02
Beschreibung
Führungskessel aktiv
Anzahl der zum Heizen angeforderten Heizkessel
Anzahl der in der Kaskade anerkannten Heizkessel
Anzahl der in der Kaskade erkannten Regelungen DIEMATIC VM
Aktuelle Relativleistung des Heizkessels (0 = Pmin, 100 = Pmax).
Steuerung der Solarpumpe
Steuerbefehl an die elektronisch geregelte Pumpe
Drehzahl des Gebläses
Gewünschte Drehzahl des Gebläses
Durchschnittliche Außentemperatur
Berechnete Kesseltemperatur
Messwert des Vorlauffühlers des Heizkessels
Wassertemperatur im Heizkesselrücklauf
Wassertemperatur des Systemvorlaufs bei mehreren Generatoren
Von der Regelung berechnete Systemvorlauftemperatur
Für Kreis A berechnete Temperatur
Für Kreis B berechnete Temperatur
Für Kreis C berechnete Temperatur
Vom Heizkessel verwendeter WW-Sollwert, der den Solar-Wärmeeintrag berücksichtigt
Wassertemperatur des Vorlaufs von Kreis B
Temperatur des Wasserfühlers des Schwimmbades in Kreis B
Wassertemperatur des Vorlaufs von Kreis C
Temperatur des Wasserfühlers des Schwimmbades in Kreis C
Außentemperatur
Raumtemperatur von Kreis A
Mit den folgenden Menüs den Ursprung einer Störung lokalisieren.
1. Die Kundendienst-Ebene aufrufen: Die Taste - gedrückt halten,
bis #PARAMETER angezeigt wird.
2. Die folgenden Parameter kontrollieren:
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 72
AGC 10/15 AGC 15 AGC 25 AGC 35
11/04/2018 - 300026115-001-09
