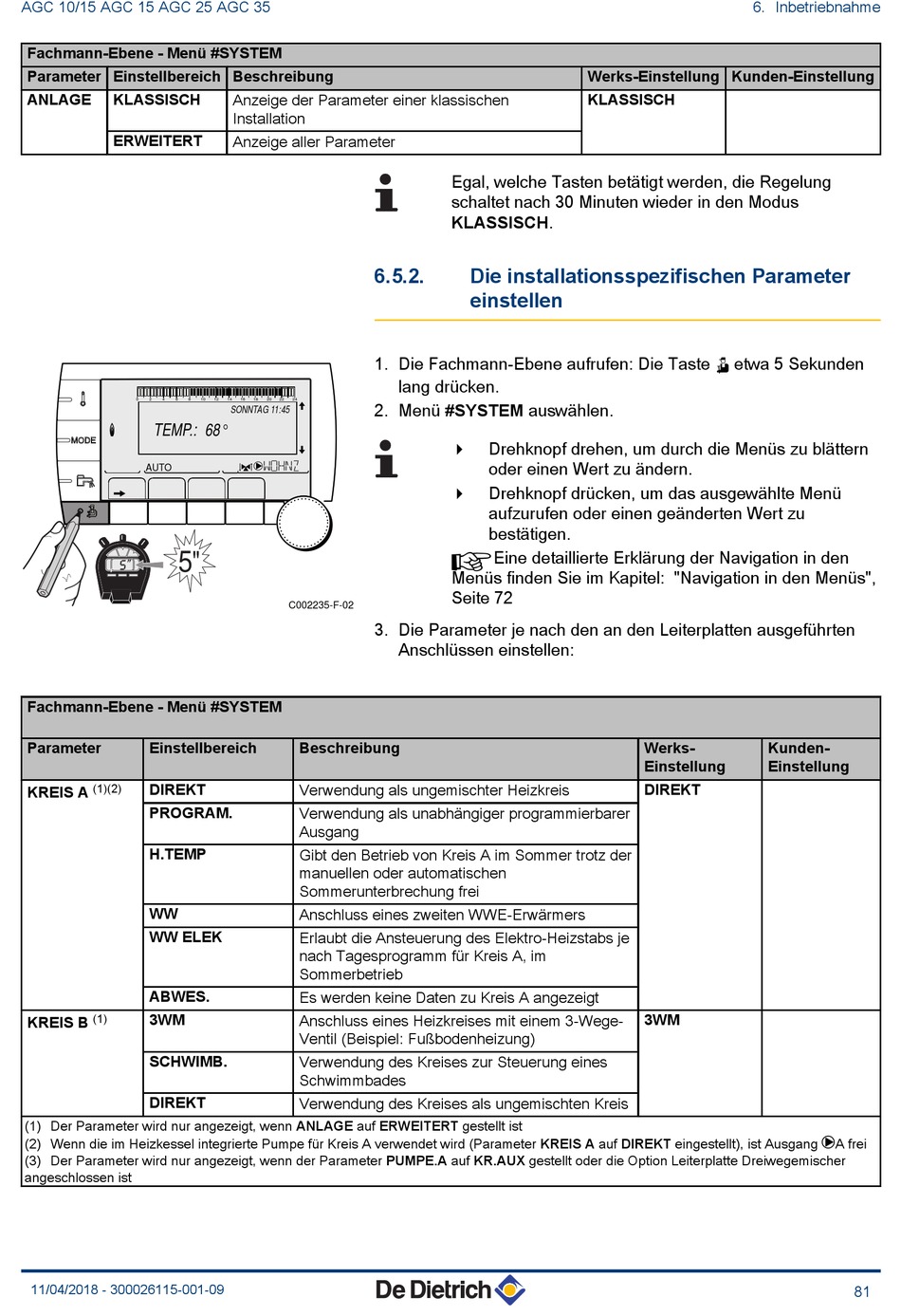

AGC 10/15 AGC 15 AGC 25 AGC 35
Fachmann-Ebene - Menü #SYSTEM
Parameter Einstellbereich Beschreibung
ANLAGE
KLASSISCH
ERWEITERT
0
2
4
6
8
E
1
TEMP.: 68°
2
1
D
2
#
F
% $
AUTO
J
I
5"
Fachmann-Ebene - Menü #SYSTEM
Parameter
Einstellbereich
(1)(2)
DIREKT
KREIS A
PROGRAM.
H.TEMP
WW
WW ELEK
ABWES.
(1)
3WM
KREIS B
SCHWIMB.
DIREKT
(1) Der Parameter wird nur angezeigt, wenn ANLAGE auf ERWEITERT gestellt ist
(2) Wenn die im Heizkessel integrierte Pumpe für Kreis A verwendet wird (Parameter KREIS A auf DIREKT eingestellt), ist Ausgang MA frei
(3) Der Parameter wird nur angezeigt, wenn der Parameter PUMPE.A auf KR.AUX gestellt oder die Option Leiterplatte Dreiwegemischer
angeschlossen ist
11/04/2018 - 300026115-001-09
Anzeige der Parameter einer klassischen
Installation
Anzeige aller Parameter
10
12
14
16
18
20
22
24
SONNTAG 11:45
!
:
<
STD
C002235-F-02
Beschreibung
Verwendung als ungemischter Heizkreis
Verwendung als unabhängiger programmierbarer
Ausgang
Gibt den Betrieb von Kreis A im Sommer trotz der
manuellen oder automatischen
Sommerunterbrechung frei
Anschluss eines zweiten WWE-Erwärmers
Erlaubt die Ansteuerung des Elektro-Heizstabs je
nach Tagesprogramm für Kreis A, im
Sommerbetrieb
Es werden keine Daten zu Kreis A angezeigt
Anschluss eines Heizkreises mit einem 3-Wege-
Ventil (Beispiel: Fußbodenheizung)
Verwendung des Kreises zur Steuerung eines
Schwimmbades
Verwendung des Kreises als ungemischten Kreis
Egal, welche Tasten betätigt werden, die Regelung
schaltet nach 30 Minuten wieder in den Modus
KLASSISCH.
6.5.2.
Die installationsspezifischen Parameter
einstellen
1. Die Fachmann-Ebene aufrufen: Die Taste - etwa 5 Sekunden
lang drücken.
2. Menü #SYSTEM auswählen.
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 72
3. Die Parameter je nach den an den Leiterplatten ausgeführten
Anschlüssen einstellen:
6. Inbetriebnahme
Werks-Einstellung Kunden-Einstellung
KLASSISCH
Werks-
Einstellung
DIREKT
3WM
Kunden-
Einstellung
81
