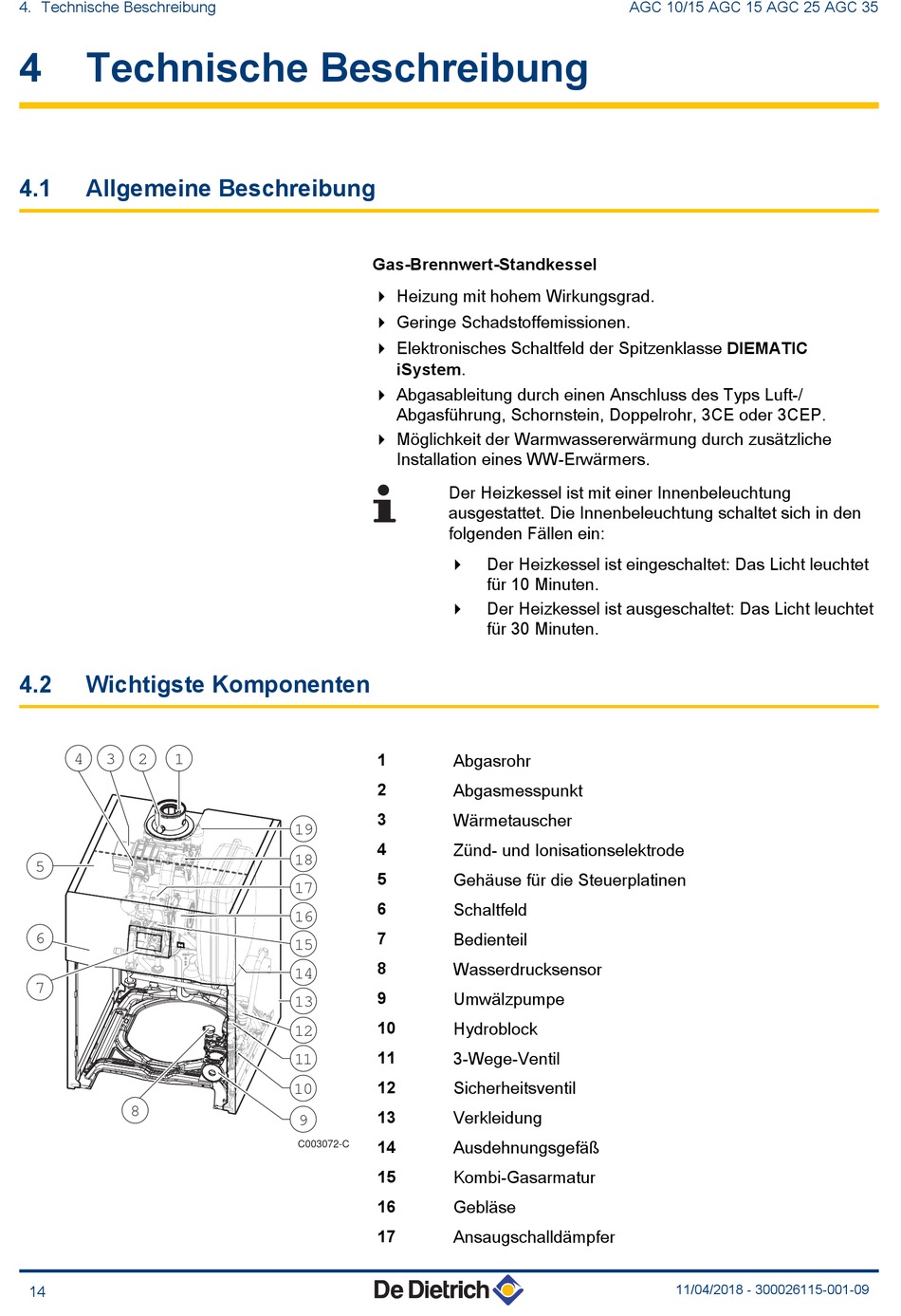

4. Technische Beschreibung

4 Technische Beschreibung
4.1

Allgemeine Beschreibung

4.2

Wichtigste Komponenten

4 3 2 1
5
6
7
8
14
Gas-Brennwert-Standkessel
4 Heizung mit hohem Wirkungsgrad.
4 Geringe Schadstoffemissionen.
4 Elektronisches Schaltfeld der Spitzenklasse DIEMATIC
iSystem.
4 Abgasableitung durch einen Anschluss des Typs Luft-/
Abgasführung, Schornstein, Doppelrohr, 3CE oder 3CEP.
4 Möglichkeit der Warmwassererwärmung durch zusätzliche
Installation eines WW-Erwärmers.
Der Heizkessel ist mit einer Innenbeleuchtung
ausgestattet. Die Innenbeleuchtung schaltet sich in den
folgenden Fällen ein:
4
4
Abgasrohr
1
Abgasmesspunkt
2
Wärmetauscher
3
19
Zünd- und Ionisationselektrode
4
18
Gehäuse für die Steuerplatinen
5
17
Schaltfeld
6
16
Bedienteil
7
15
Wasserdrucksensor
8
14
Umwälzpumpe
9
13
Hydroblock
10
12
3-Wege-Ventil
11
11
Sicherheitsventil
12
10
Verkleidung
13
9
Ausdehnungsgefäß
14
C003072-C
Kombi-Gasarmatur
15
Gebläse
16
Ansaugschalldämpfer
17
AGC 10/15 AGC 15 AGC 25 AGC 35
Der Heizkessel ist eingeschaltet: Das Licht leuchtet
für 10 Minuten.
Der Heizkessel ist ausgeschaltet: Das Licht leuchtet
für 30 Minuten.
