AGC 10/15 AGC 15 AGC 25 AGC 35
6
1
47
44
41
38
35
32
29
26
23
2
20
00:00
00:00
00:00
10
9
8
7
6
4
11/04/2018 - 300026115-001-09
5
4
5
4
3
2
1

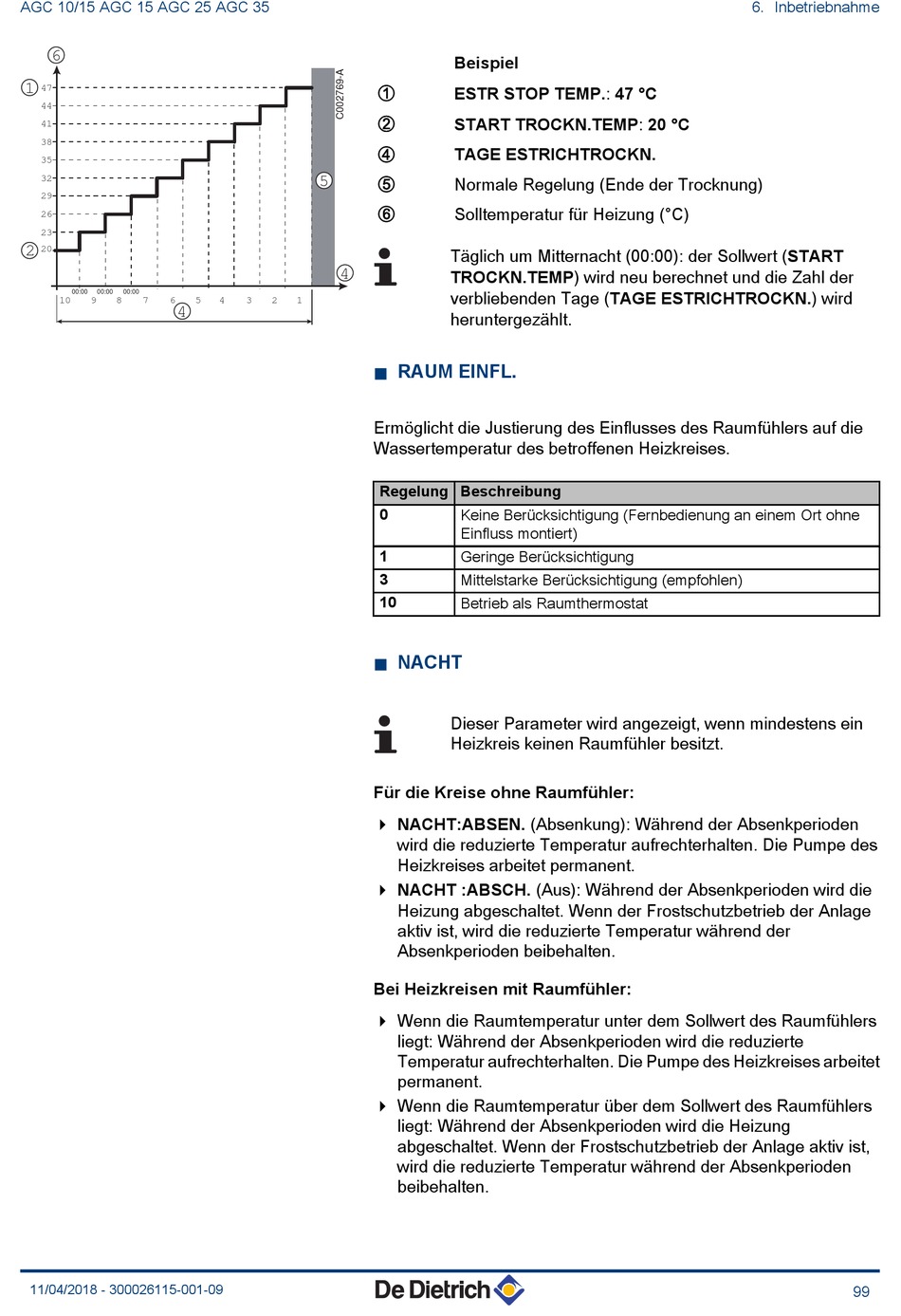

Beispiel
ESTR STOP TEMP.: 47 °C
A
Z
START TROCKN.TEMP: 20 °C
TAGE ESTRICHTROCKN.
R
Normale Regelung (Ende der Trocknung)
T
Solltemperatur für Heizung (°C)
Y
Täglich um Mitternacht (00:00): der Sollwert (START
TROCKN.TEMP) wird neu berechnet und die Zahl der
verbliebenden Tage (TAGE ESTRICHTROCKN.) wird
heruntergezählt.
n RAUM EINFL.
Ermöglicht die Justierung des Einflusses des Raumfühlers auf die
Wassertemperatur des betroffenen Heizkreises.
Regelung Beschreibung
Keine Berücksichtigung (Fernbedienung an einem Ort ohne
0
Einfluss montiert)
Geringe Berücksichtigung
1
Mittelstarke Berücksichtigung (empfohlen)
3
Betrieb als Raumthermostat
10
n NACHT
Dieser Parameter wird angezeigt, wenn mindestens ein
Heizkreis keinen Raumfühler besitzt.
Für die Kreise ohne Raumfühler:
4 NACHT:ABSEN. (Absenkung): Während der Absenkperioden
wird die reduzierte Temperatur aufrechterhalten. Die Pumpe des
Heizkreises arbeitet permanent.
4 NACHT :ABSCH. (Aus): Während der Absenkperioden wird die
Heizung abgeschaltet. Wenn der Frostschutzbetrieb der Anlage
aktiv ist, wird die reduzierte Temperatur während der
Absenkperioden beibehalten.
Bei Heizkreisen mit Raumfühler:
4 Wenn die Raumtemperatur unter dem Sollwert des Raumfühlers
liegt: Während der Absenkperioden wird die reduzierte
Temperatur aufrechterhalten. Die Pumpe des Heizkreises arbeitet
permanent.
4 Wenn die Raumtemperatur über dem Sollwert des Raumfühlers
liegt: Während der Absenkperioden wird die Heizung
abgeschaltet. Wenn der Frostschutzbetrieb der Anlage aktiv ist,
wird die reduzierte Temperatur während der Absenkperioden
beibehalten.
6. Inbetriebnahme
99
