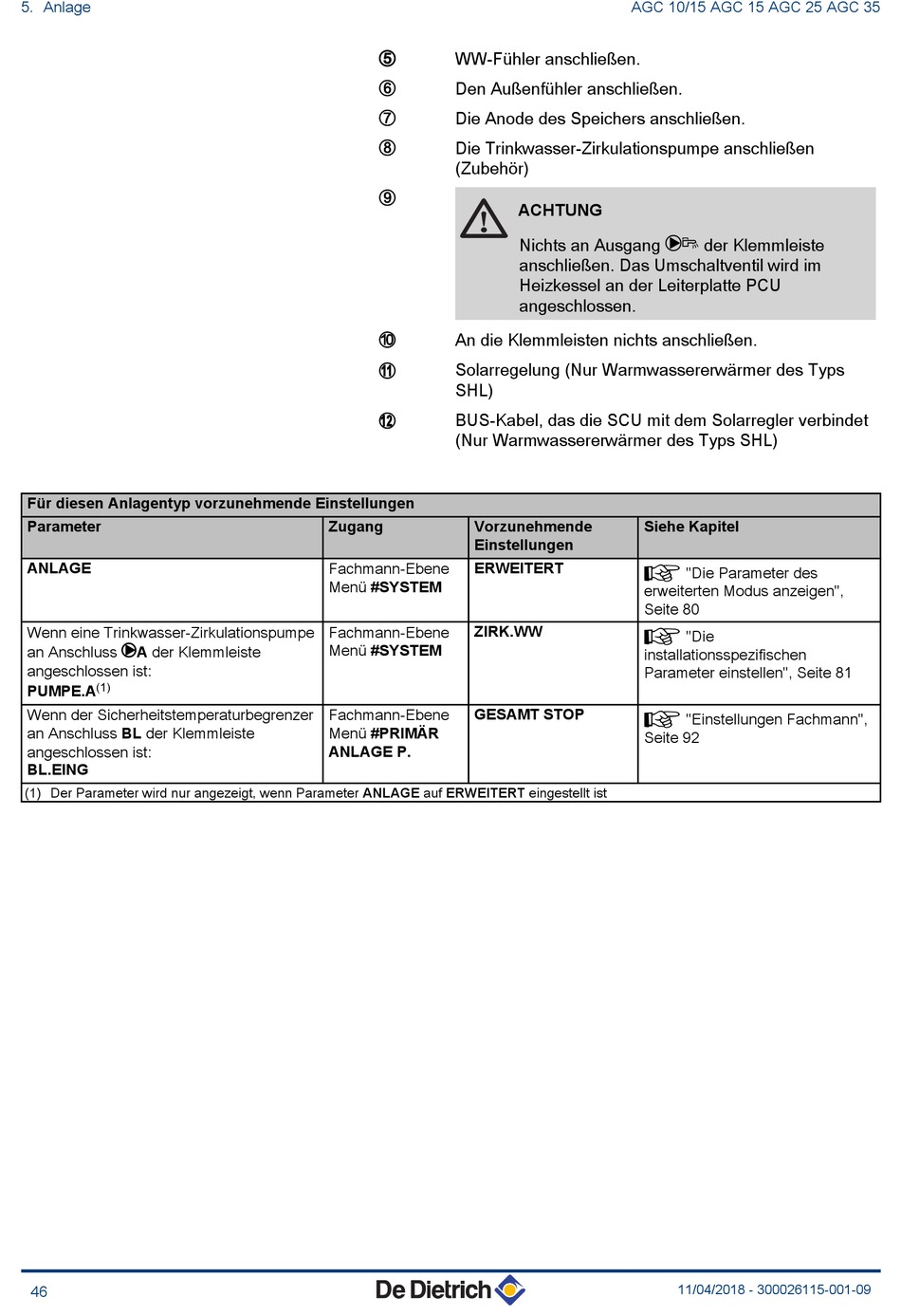

5. Anlage
Für diesen Anlagentyp vorzunehmende Einstellungen
Parameter
ANLAGE
Wenn eine Trinkwasser-Zirkulationspumpe
an Anschluss MA der Klemmleiste
angeschlossen ist:
(1)
PUMPE.A
Wenn der Sicherheitstemperaturbegrenzer
an Anschluss BL der Klemmleiste
angeschlossen ist:
BL.EING
(1) Der Parameter wird nur angezeigt, wenn Parameter ANLAGE auf ERWEITERT eingestellt ist
46
WW-Fühler anschließen.
T
Den Außenfühler anschließen.
Y
Die Anode des Speichers anschließen.
U
Die Trinkwasser-Zirkulationspumpe anschließen
I
(Zubehör)
O
An die Klemmleisten nichts anschließen.
P
Solarregelung (Nur Warmwassererwärmer des Typs
a
SHL)
BUS-Kabel, das die SCU mit dem Solarregler verbindet
z
(Nur Warmwassererwärmer des Typs SHL)
Zugang
Vorzunehmende
Einstellungen
Fachmann-Ebene
ERWEITERT
Menü #SYSTEM
Fachmann-Ebene
ZIRK.WW
Menü #SYSTEM
Fachmann-Ebene
GESAMT STOP
Menü #PRIMÄR
ANLAGE P.
AGC 10/15 AGC 15 AGC 25 AGC 35
ACHTUNG
Nichts an Ausgang Mr der Klemmleiste
anschließen. Das Umschaltventil wird im
Heizkessel an der Leiterplatte PCU
angeschlossen.
Siehe Kapitel
¼ "Die Parameter des
erweiterten Modus anzeigen",
Seite 80
¼ "Die
installationsspezifischen
Parameter einstellen", Seite 81
¼ "Einstellungen Fachmann",
Seite 92
11/04/2018 - 300026115-001-09
