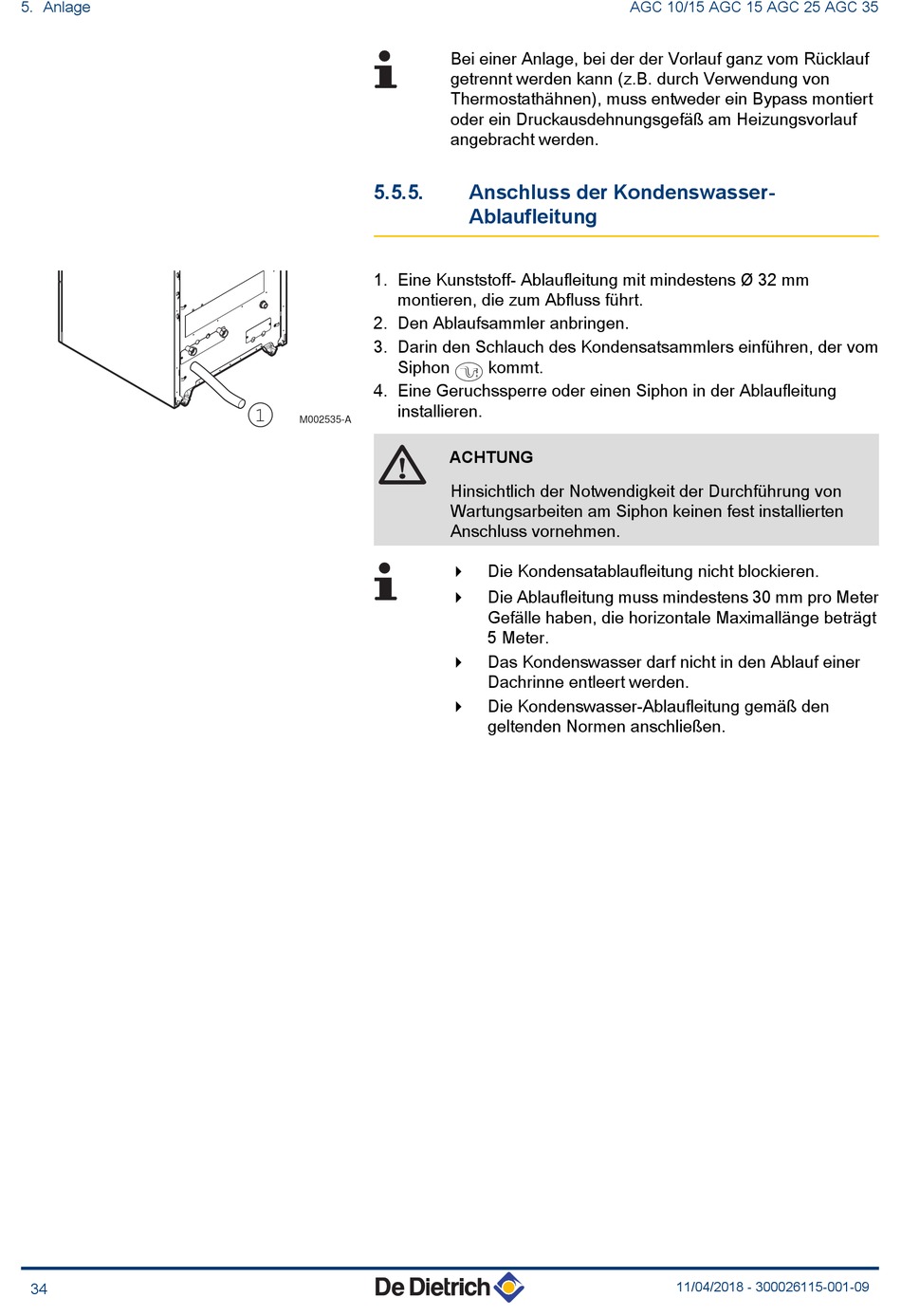

5. Anlage
34
5.5.5.
1. Eine Kunststoff- Ablaufleitung mit mindestens Ø 32 mm
montieren, die zum Abfluss führt.
2. Den Ablaufsammler anbringen.
3. Darin den Schlauch des Kondensatsammlers einführen, der vom
Siphon j kommt.
4. Eine Geruchssperre oder einen Siphon in der Ablaufleitung
installieren.
1
M002535-A
Bei einer Anlage, bei der der Vorlauf ganz vom Rücklauf
getrennt werden kann (z.B. durch Verwendung von
Thermostathähnen), muss entweder ein Bypass montiert
oder ein Druckausdehnungsgefäß am Heizungsvorlauf
angebracht werden.
Anschluss der Kondenswasser-
Ablaufleitung
ACHTUNG
Hinsichtlich der Notwendigkeit der Durchführung von
Wartungsarbeiten am Siphon keinen fest installierten
Anschluss vornehmen.
Die Kondensatablaufleitung nicht blockieren.
4
Die Ablaufleitung muss mindestens 30 mm pro Meter
4
Gefälle haben, die horizontale Maximallänge beträgt
5 Meter.
Das Kondenswasser darf nicht in den Ablauf einer
4
Dachrinne entleert werden.
Die Kondenswasser-Ablaufleitung gemäß den
4
geltenden Normen anschließen.
AGC 10/15 AGC 15 AGC 25 AGC 35
11/04/2018 - 300026115-001-09
