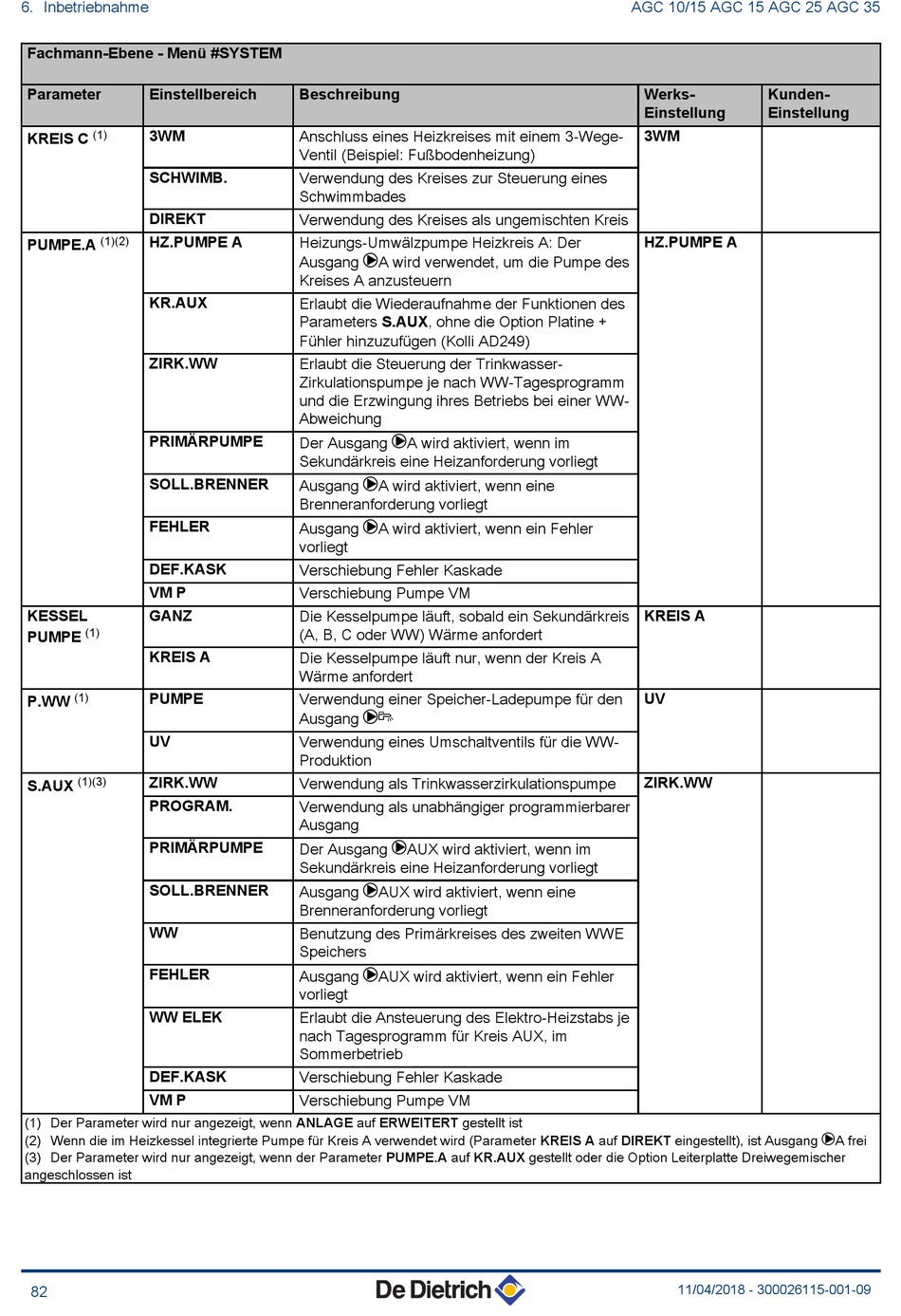

6. Inbetriebnahme
Fachmann-Ebene - Menü #SYSTEM
Parameter
Einstellbereich
(1)
3WM
KREIS C
SCHWIMB.
DIREKT
(1)(2)
HZ.PUMPE A
PUMPE.A
KR.AUX
ZIRK.WW
PRIMÄRPUMPE
SOLL.BRENNER
FEHLER
DEF.KASK
VM P
KESSEL
GANZ
(1)
PUMPE
KREIS A
(1)
PUMPE
P.WW
UV
(1)(3)
ZIRK.WW
S.AUX
PROGRAM.
PRIMÄRPUMPE
SOLL.BRENNER
WW
FEHLER
WW ELEK
DEF.KASK
VM P
(1) Der Parameter wird nur angezeigt, wenn ANLAGE auf ERWEITERT gestellt ist
(2) Wenn die im Heizkessel integrierte Pumpe für Kreis A verwendet wird (Parameter KREIS A auf DIREKT eingestellt), ist Ausgang MA frei
(3) Der Parameter wird nur angezeigt, wenn der Parameter PUMPE.A auf KR.AUX gestellt oder die Option Leiterplatte Dreiwegemischer
angeschlossen ist
82
Beschreibung
Anschluss eines Heizkreises mit einem 3-Wege-
Ventil (Beispiel: Fußbodenheizung)
Verwendung des Kreises zur Steuerung eines
Schwimmbades
Verwendung des Kreises als ungemischten Kreis
Heizungs-Umwälzpumpe Heizkreis A: Der
Ausgang MA wird verwendet, um die Pumpe des
Kreises A anzusteuern
Erlaubt die Wiederaufnahme der Funktionen des
Parameters S.AUX, ohne die Option Platine +
Fühler hinzuzufügen (Kolli AD249)
Erlaubt die Steuerung der Trinkwasser-
Zirkulationspumpe je nach WW-Tagesprogramm
und die Erzwingung ihres Betriebs bei einer WW-
Abweichung
Der Ausgang MA wird aktiviert, wenn im
Sekundärkreis eine Heizanforderung vorliegt
Ausgang MA wird aktiviert, wenn eine
Brenneranforderung vorliegt
Ausgang MA wird aktiviert, wenn ein Fehler
vorliegt
Verschiebung Fehler Kaskade
Verschiebung Pumpe VM
Die Kesselpumpe läuft, sobald ein Sekundärkreis
(A, B, C oder WW) Wärme anfordert
Die Kesselpumpe läuft nur, wenn der Kreis A
Wärme anfordert
Verwendung einer Speicher-Ladepumpe für den
Ausgang Mr
Verwendung eines Umschaltventils für die WW-
Produktion
Verwendung als Trinkwasserzirkulationspumpe
Verwendung als unabhängiger programmierbarer
Ausgang
Der Ausgang MAUX wird aktiviert, wenn im
Sekundärkreis eine Heizanforderung vorliegt
Ausgang MAUX wird aktiviert, wenn eine
Brenneranforderung vorliegt
Benutzung des Primärkreises des zweiten WWE
Speichers
Ausgang MAUX wird aktiviert, wenn ein Fehler
vorliegt
Erlaubt die Ansteuerung des Elektro-Heizstabs je
nach Tagesprogramm für Kreis AUX, im
Sommerbetrieb
Verschiebung Fehler Kaskade
Verschiebung Pumpe VM
AGC 10/15 AGC 15 AGC 25 AGC 35
Werks-
Kunden-
Einstellung
Einstellung
3WM
HZ.PUMPE A
KREIS A
UV
ZIRK.WW
11/04/2018 - 300026115-001-09
