5. Anlage
1
X20
PCU
X4
50
5.9.7.
2
3

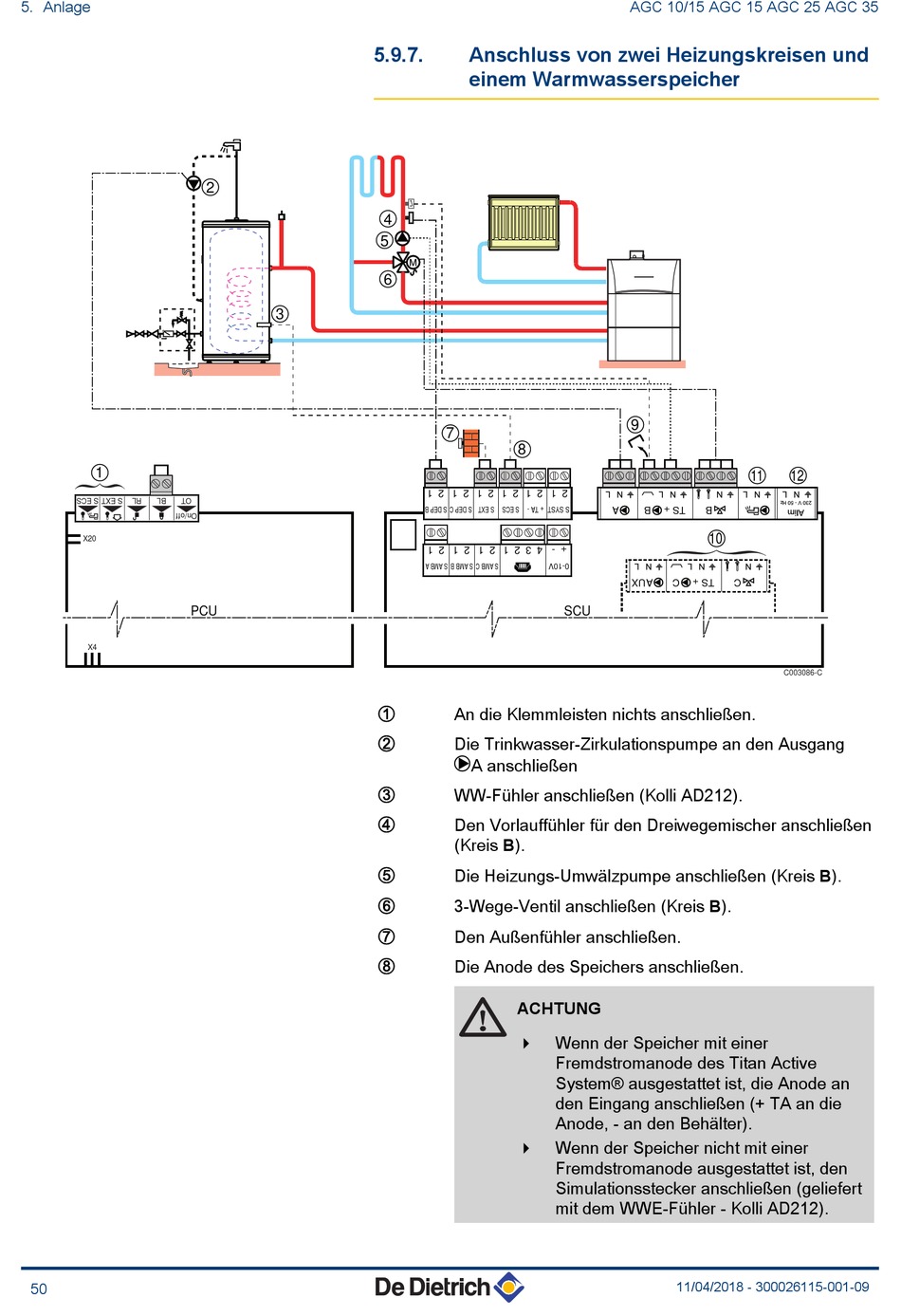

Anschluss von zwei Heizungskreisen und
einem Warmwasserspeicher
4
5
6
7
8
An die Klemmleisten nichts anschließen.
A
Die Trinkwasser-Zirkulationspumpe an den Ausgang
Z
MA anschließen
WW-Fühler anschließen (Kolli AD212).
E
Den Vorlauffühler für den Dreiwegemischer anschließen
R
(Kreis B).
Die Heizungs-Umwälzpumpe anschließen (Kreis B).
T
3-Wege-Ventil anschließen (Kreis B).
Y
Den Außenfühler anschließen.
U
Die Anode des Speichers anschließen.
I
ACHTUNG
4
4
AGC 10/15 AGC 15 AGC 25 AGC 35
9
10
SCU
Wenn der Speicher mit einer
Fremdstromanode des Titan Active
System® ausgestattet ist, die Anode an
den Eingang anschließen (+ TA an die
Anode, - an den Behälter).
Wenn der Speicher nicht mit einer
Fremdstromanode ausgestattet ist, den
Simulationsstecker anschließen (geliefert
mit dem WWE-Fühler - Kolli AD212).
