AGC 10/15 AGC 15 AGC 25 AGC 35
1
X20
X4
11/04/2018 - 300026115-001-09
2
PCU
3
4
5
6
7

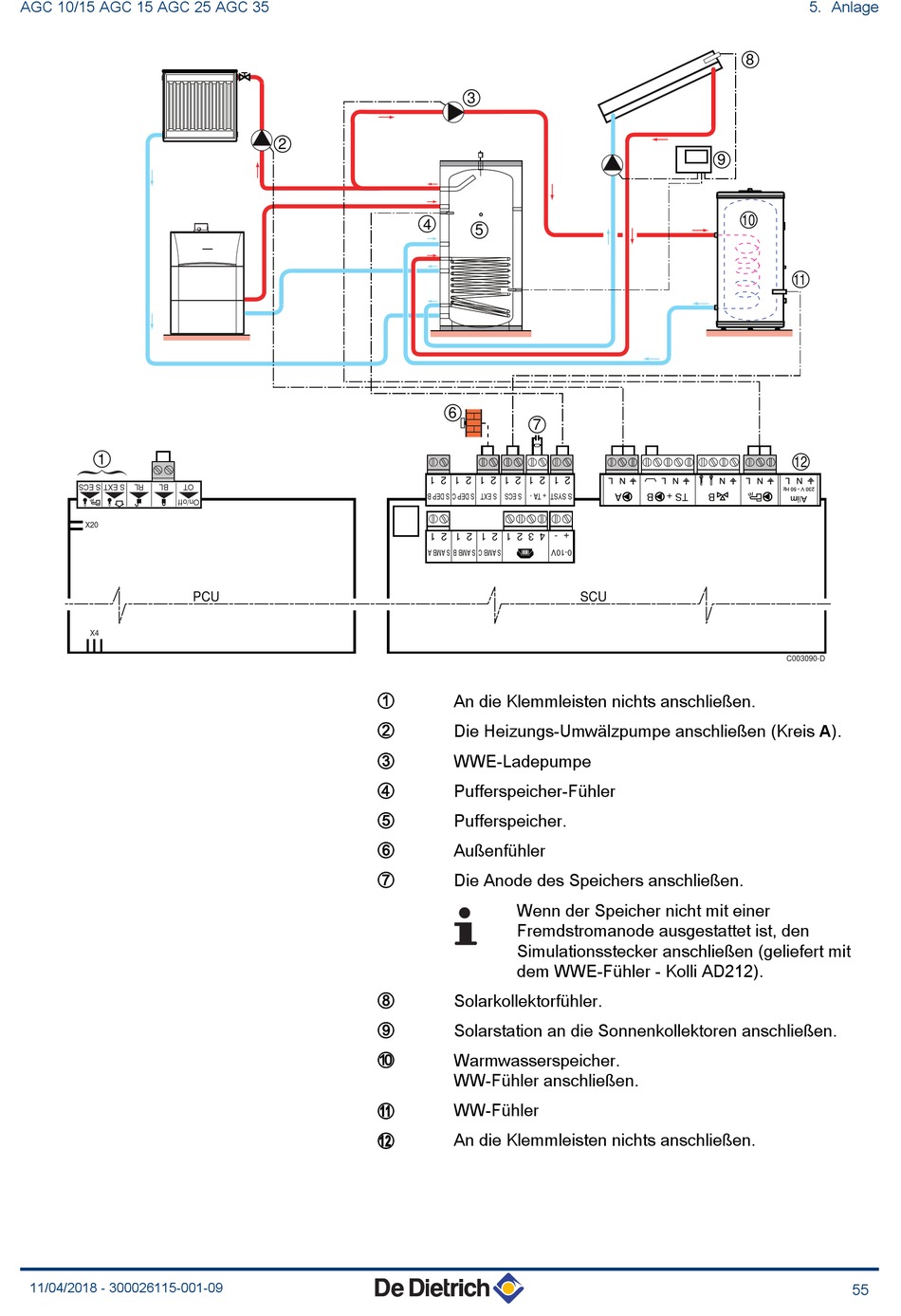

An die Klemmleisten nichts anschließen.
A
Die Heizungs-Umwälzpumpe anschließen (Kreis A).
Z
WWE-Ladepumpe
E
Pufferspeicher-Fühler
R
Pufferspeicher.
T
Außenfühler
Y
Die Anode des Speichers anschließen.
U
Wenn der Speicher nicht mit einer
Fremdstromanode ausgestattet ist, den
Simulationsstecker anschließen (geliefert mit
dem WWE-Fühler - Kolli AD212).
Solarkollektorfühler.
I
Solarstation an die Sonnenkollektoren anschließen.
O
Warmwasserspeicher.
P
WW-Fühler anschließen.
WW-Fühler
a
An die Klemmleisten nichts anschließen.
z
8
9
10
SCU
5. Anlage
11
12
C003090-D
