6. Inbetriebnahme
8
A
B
9
10
6.5
Überprüfungen und Einstellungen nach der Inbetriebnahme
0
2
4
6
8
E
1
TEMP.: 68°
2
1
D
2
F
#
% $
AUTO
J
I
5"
80
T001985-B
10
12
14
16
18
20
22
24
SONNTAG 11:45
!
:
<
STD
C002235-F-02
6.4.3.

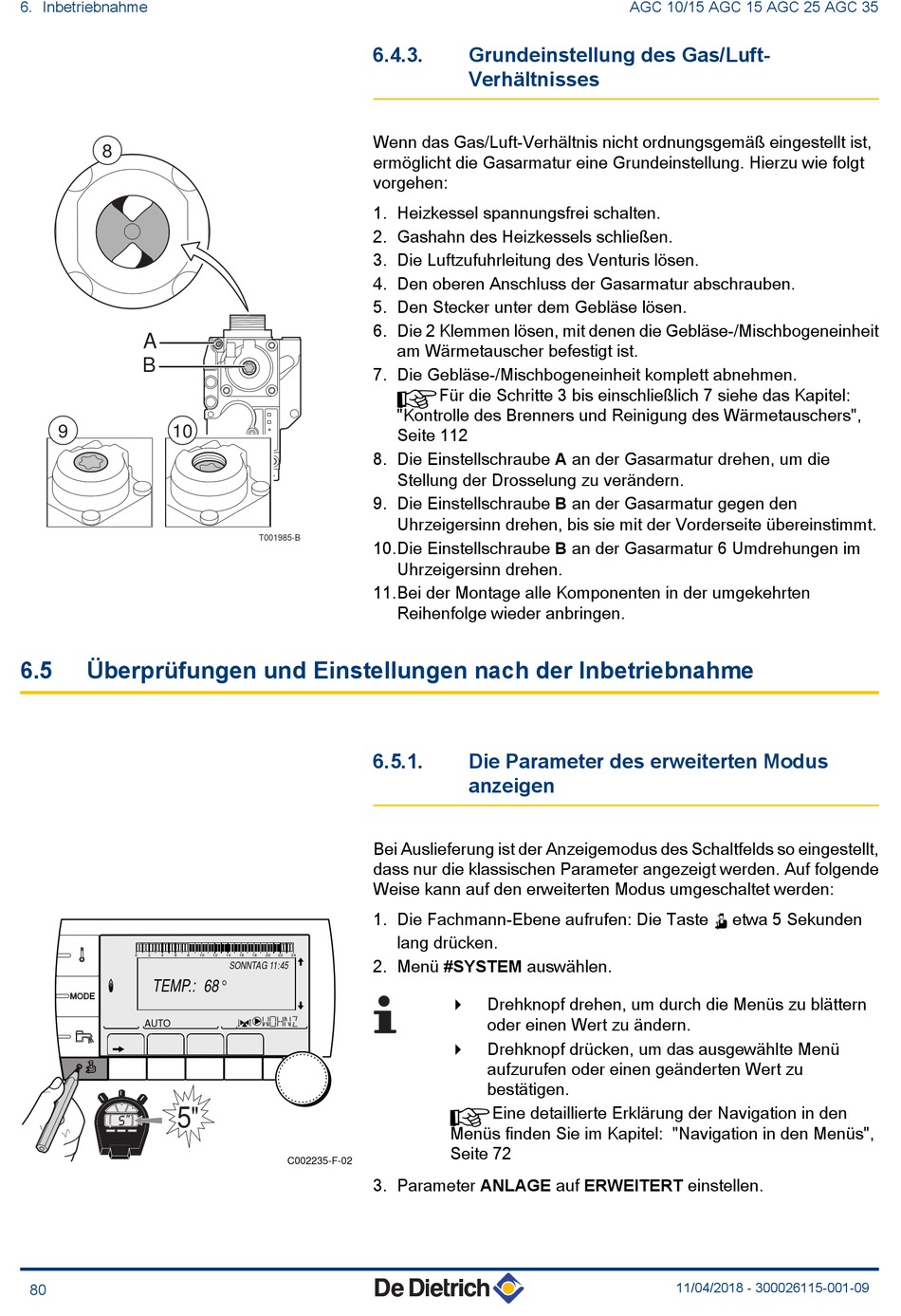

Grundeinstellung des Gas/Luft-
Verhältnisses
Wenn das Gas/Luft-Verhältnis nicht ordnungsgemäß eingestellt ist,
ermöglicht die Gasarmatur eine Grundeinstellung. Hierzu wie folgt
vorgehen:
1. Heizkessel spannungsfrei schalten.
2. Gashahn des Heizkessels schließen.
3. Die Luftzufuhrleitung des Venturis lösen.
4. Den oberen Anschluss der Gasarmatur abschrauben.
5. Den Stecker unter dem Gebläse lösen.
6. Die 2 Klemmen lösen, mit denen die Gebläse-/Mischbogeneinheit
am Wärmetauscher befestigt ist.
7. Die Gebläse-/Mischbogeneinheit komplett abnehmen.
¼ Für die Schritte 3 bis einschließlich 7 siehe das Kapitel:
"Kontrolle des Brenners und Reinigung des Wärmetauschers",
Seite 112
8. Die Einstellschraube A an der Gasarmatur drehen, um die
Stellung der Drosselung zu verändern.
9. Die Einstellschraube B an der Gasarmatur gegen den
Uhrzeigersinn drehen, bis sie mit der Vorderseite übereinstimmt.
10.Die Einstellschraube B an der Gasarmatur 6 Umdrehungen im
Uhrzeigersinn drehen.
11.Bei der Montage alle Komponenten in der umgekehrten
Reihenfolge wieder anbringen.
6.5.1.
Die Parameter des erweiterten Modus
anzeigen
Bei Auslieferung ist der Anzeigemodus des Schaltfelds so eingestellt,
dass nur die klassischen Parameter angezeigt werden. Auf folgende
Weise kann auf den erweiterten Modus umgeschaltet werden:
1. Die Fachmann-Ebene aufrufen: Die Taste - etwa 5 Sekunden
lang drücken.
2. Menü #SYSTEM auswählen.
Drehknopf drehen, um durch die Menüs zu blättern
4
oder einen Wert zu ändern.
Drehknopf drücken, um das ausgewählte Menü
4
aufzurufen oder einen geänderten Wert zu
bestätigen.
¼ Eine detaillierte Erklärung der Navigation in den
Menüs finden Sie im Kapitel: "Navigation in den Menüs",
Seite 72
3. Parameter ANLAGE auf ERWEITERT einstellen.
AGC 10/15 AGC 15 AGC 25 AGC 35
11/04/2018 - 300026115-001-09
