AGC 10/15 AGC 15 AGC 25 AGC 35
0
2
4
6
8
10
12
14
ANZAHL NETZELEMENT
SKLAVE ADDIEREN
E
1
NETZ LOSCHEN
2
1
D
2
#
F
!
% $
AUTO
J
I
STD
0
2
4
6
8
10
12
14
SKLAVE ADDIEREN
GENE: 2, 5,
E
1
VM: 29,
2
1
D
2
#
F
!
% $
AUTO
J
I
STD
0
2
4
6
8
10
12
14
NETZ LOSCHEN
GENE: 2, 5,
E
1
VM: 29,
2
1
D
2
#
F
!
% $
AUTO
J
I
STD
0
2
4
6
8
10
12
14
ANZAHL NETZELEMENT
GENE: 2, 5,
E
1
VM: 29,
2
1
D
2
#
F
!
% $
AUTO
J
I
STD
11/04/2018 - 300026115-001-09
16
18
20
22
24
4
9
<
C002410-C-02
16
18
20
22
24
4
9
<
C002412-B-02
16
18
20
22
24
4
9
<
C002413-B-02
16
18
20
22
24
4
9
<
C002411-C-02

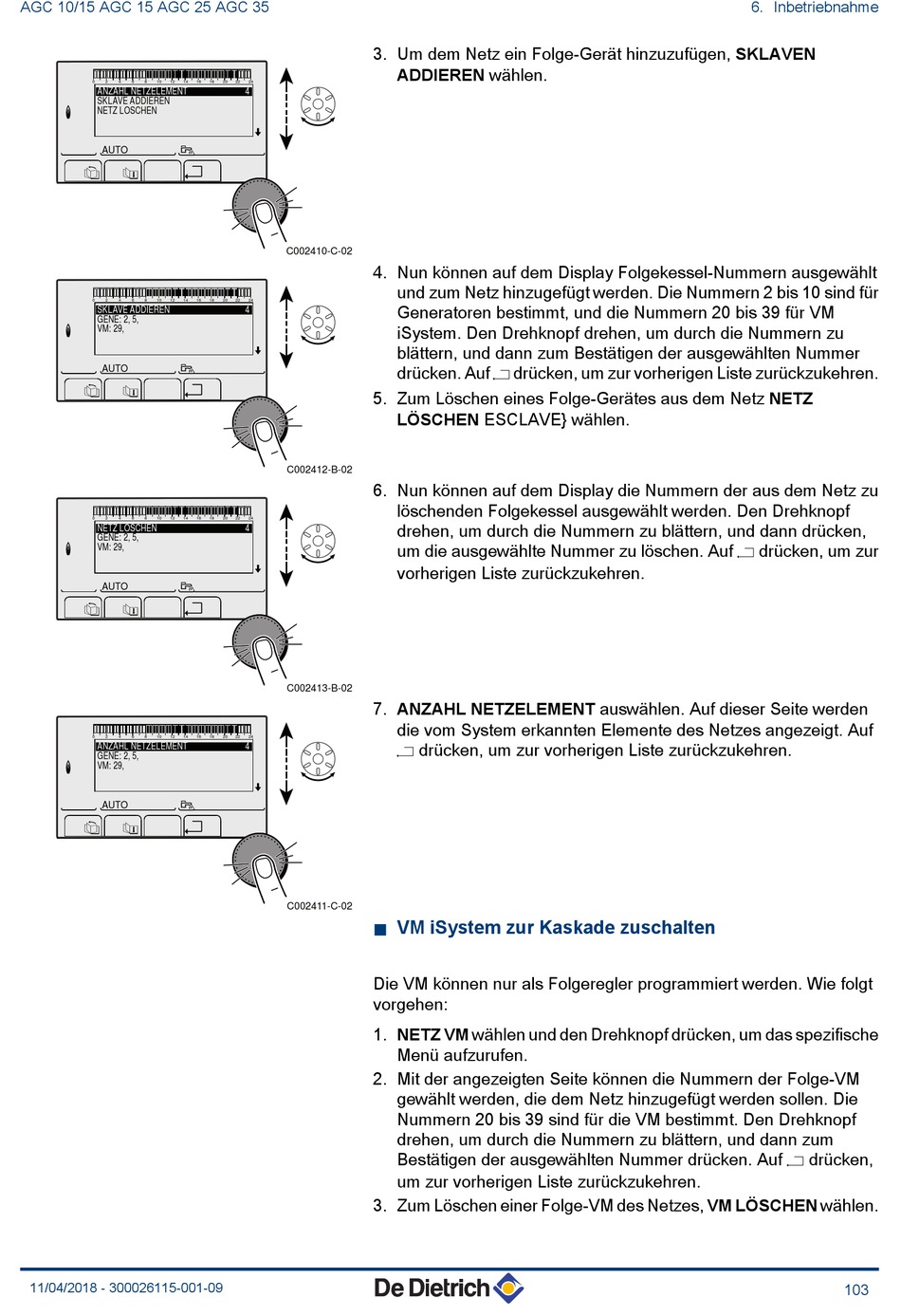

3. Um dem Netz ein Folge-Gerät hinzuzufügen, SKLAVEN
ADDIEREN wählen.
4. Nun können auf dem Display Folgekessel-Nummern ausgewählt
und zum Netz hinzugefügt werden. Die Nummern 2 bis 10 sind für
Generatoren bestimmt, und die Nummern 20 bis 39 für VM
iSystem. Den Drehknopf drehen, um durch die Nummern zu
blättern, und dann zum Bestätigen der ausgewählten Nummer
drücken. Auf j drücken, um zur vorherigen Liste zurückzukehren.
5. Zum Löschen eines Folge-Gerätes aus dem Netz NETZ
LÖSCHEN ESCLAVE} wählen.
6. Nun können auf dem Display die Nummern der aus dem Netz zu
löschenden Folgekessel ausgewählt werden. Den Drehknopf
drehen, um durch die Nummern zu blättern, und dann drücken,
um die ausgewählte Nummer zu löschen. Auf j drücken, um zur
vorherigen Liste zurückzukehren.
7. ANZAHL NETZELEMENT auswählen. Auf dieser Seite werden
die vom System erkannten Elemente des Netzes angezeigt. Auf
j drücken, um zur vorherigen Liste zurückzukehren.
n VM iSystem zur Kaskade zuschalten
Die VM können nur als Folgeregler programmiert werden. Wie folgt
vorgehen:
1. NETZ VM wählen und den Drehknopf drücken, um das spezifische
Menü aufzurufen.
2. Mit der angezeigten Seite können die Nummern der Folge-VM
gewählt werden, die dem Netz hinzugefügt werden sollen. Die
Nummern 20 bis 39 sind für die VM bestimmt. Den Drehknopf
drehen, um durch die Nummern zu blättern, und dann zum
Bestätigen der ausgewählten Nummer drücken. Auf j drücken,
um zur vorherigen Liste zurückzukehren.
3. Zum Löschen einer Folge-VM des Netzes, VM LÖSCHEN wählen.
6. Inbetriebnahme
103
