AGC 10/15 AGC 15 AGC 25 AGC 35
230V / 50Hz
Versorgung
0-10 V
Eintritt
Pumpe Kreis A
MA
Speicherladepumpe
Mr
Heizkesselpumpe
MBO PUMP
MSAN PUMP Warmwasserpumpe
F6.3AT
Sicherung 6.3A
Nur mit Speicher HL
*
HMI
Schaltfeld Schnittstelle
Fernsprechrelais
C
J - / X1...X20
Leiterplattenstecker SCU / PCU X111
L
Phase

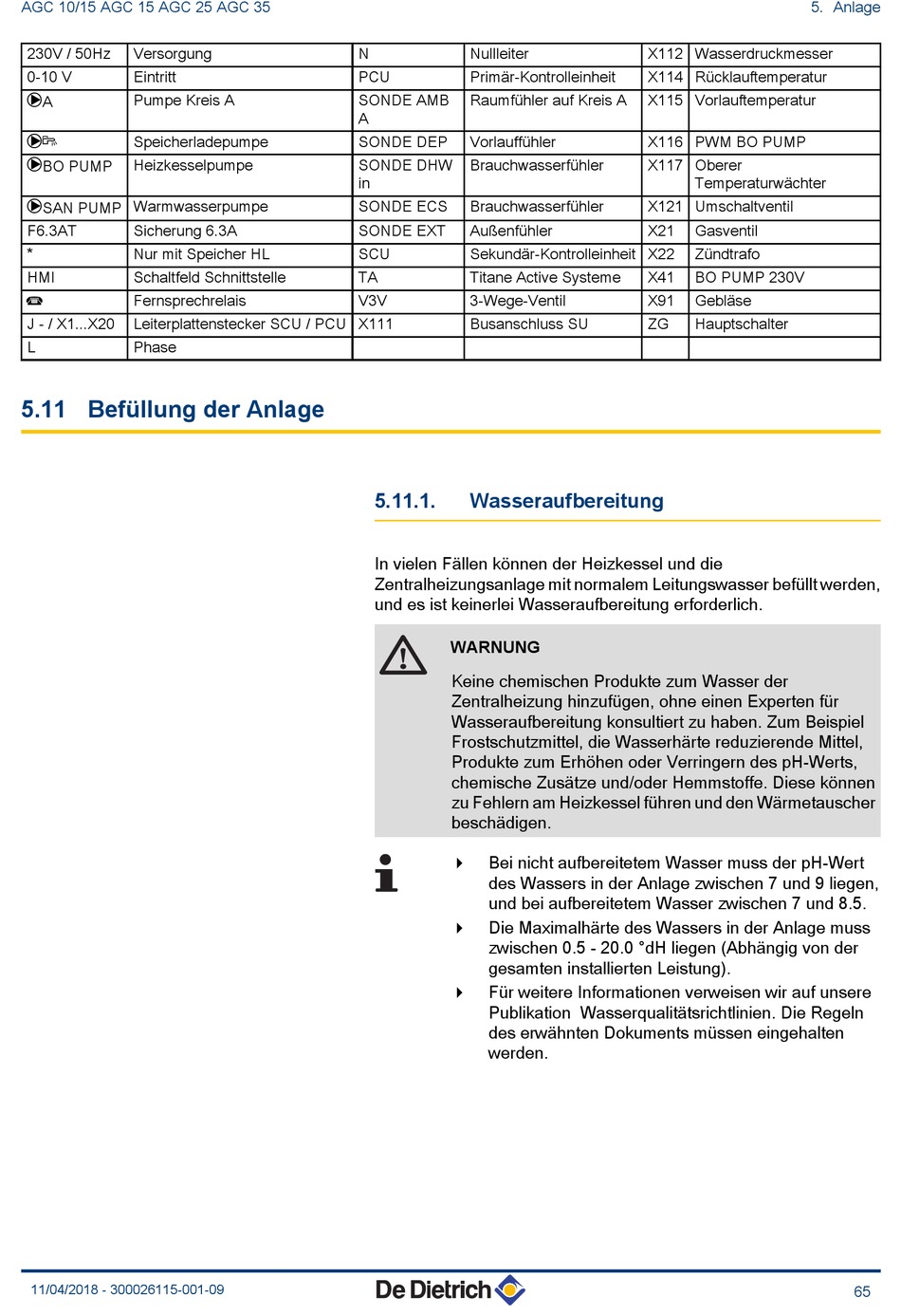

5.11 Befüllung der Anlage
11/04/2018 - 300026115-001-09
N
Nullleiter
PCU
Primär-Kontrolleinheit
SONDE AMB
Raumfühler auf Kreis A
A
SONDE DEP
Vorlauffühler
SONDE DHW
Brauchwasserfühler
in
SONDE ECS
Brauchwasserfühler
SONDE EXT
Außenfühler
SCU
Sekundär-Kontrolleinheit X22
TA
Titane Active Systeme
V3V
3-Wege-Ventil
Busanschluss SU
5.11.1.
Wasseraufbereitung
In vielen Fällen können der Heizkessel und die
Zentralheizungsanlage mit normalem Leitungswasser befüllt werden,
und es ist keinerlei Wasseraufbereitung erforderlich.
WARNUNG
Keine chemischen Produkte zum Wasser der
Zentralheizung hinzufügen, ohne einen Experten für
Wasseraufbereitung konsultiert zu haben. Zum Beispiel
Frostschutzmittel, die Wasserhärte reduzierende Mittel,
Produkte zum Erhöhen oder Verringern des pH-Werts,
chemische Zusätze und/oder Hemmstoffe. Diese können
zu Fehlern am Heizkessel führen und den Wärmetauscher
beschädigen.
Bei nicht aufbereitetem Wasser muss der pH-Wert
4
des Wassers in der Anlage zwischen 7 und 9 liegen,
und bei aufbereitetem Wasser zwischen 7 und 8.5.
Die Maximalhärte des Wassers in der Anlage muss
4
zwischen 0.5 - 20.0 °dH liegen (Abhängig von der
gesamten installierten Leistung).
Für weitere Informationen verweisen wir auf unsere
4
Publikation Wasserqualitätsrichtlinien. Die Regeln
des erwähnten Dokuments müssen eingehalten
werden.
5. Anlage
X112 Wasserdruckmesser
X114 Rücklauftemperatur
X115 Vorlauftemperatur
X116 PWM BO PUMP
X117 Oberer
Temperaturwächter
X121 Umschaltventil
X21
Gasventil
Zündtrafo
X41
BO PUMP 230V
X91
Gebläse
ZG
Hauptschalter
65
