8. Überprüfung und Wartung
4
4
1
3
X91
2
6
8
10
11
112

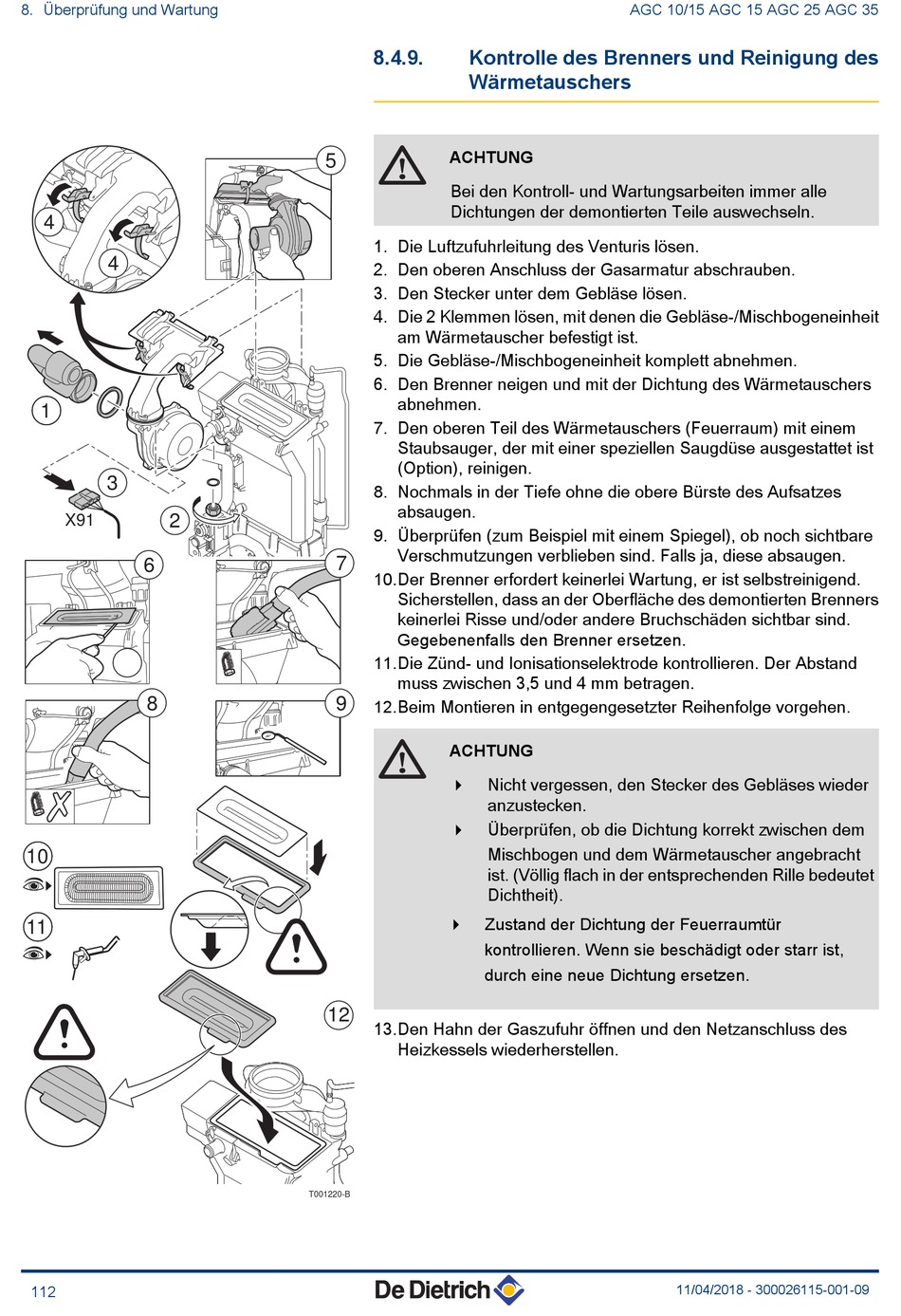

8.4.9.
Kontrolle des Brenners und Reinigung des
Wärmetauschers
ACHTUNG
5
Bei den Kontroll- und Wartungsarbeiten immer alle
Dichtungen der demontierten Teile auswechseln.
1. Die Luftzufuhrleitung des Venturis lösen.
2. Den oberen Anschluss der Gasarmatur abschrauben.
3. Den Stecker unter dem Gebläse lösen.
4. Die 2 Klemmen lösen, mit denen die Gebläse-/Mischbogeneinheit
am Wärmetauscher befestigt ist.
5. Die Gebläse-/Mischbogeneinheit komplett abnehmen.
6. Den Brenner neigen und mit der Dichtung des Wärmetauschers
abnehmen.
7. Den oberen Teil des Wärmetauschers (Feuerraum) mit einem
Staubsauger, der mit einer speziellen Saugdüse ausgestattet ist
(Option), reinigen.
8. Nochmals in der Tiefe ohne die obere Bürste des Aufsatzes
absaugen.
9. Überprüfen (zum Beispiel mit einem Spiegel), ob noch sichtbare
Verschmutzungen verblieben sind. Falls ja, diese absaugen.
7
10.Der Brenner erfordert keinerlei Wartung, er ist selbstreinigend.
Sicherstellen, dass an der Oberfläche des demontierten Brenners
keinerlei Risse und/oder andere Bruchschäden sichtbar sind.
Gegebenenfalls den Brenner ersetzen.
11.Die Zünd- und Ionisationselektrode kontrollieren. Der Abstand
muss zwischen 3,5 und 4 mm betragen.
12.Beim Montieren in entgegengesetzter Reihenfolge vorgehen.
9
ACHTUNG
4
4
4
12
13.Den Hahn der Gaszufuhr öffnen und den Netzanschluss des
Heizkessels wiederherstellen.
T001220-B
AGC 10/15 AGC 15 AGC 25 AGC 35
Nicht vergessen, den Stecker des Gebläses wieder
anzustecken.
Überprüfen, ob die Dichtung korrekt zwischen dem
Mischbogen und dem Wärmetauscher angebracht
ist. (Völlig flach in der entsprechenden Rille bedeutet
Dichtheit).
Zustand der Dichtung der Feuerraumtür
kontrollieren. Wenn sie beschädigt oder starr ist,
durch eine neue Dichtung ersetzen.
11/04/2018 - 300026115-001-09
