4. Anlage
4.5

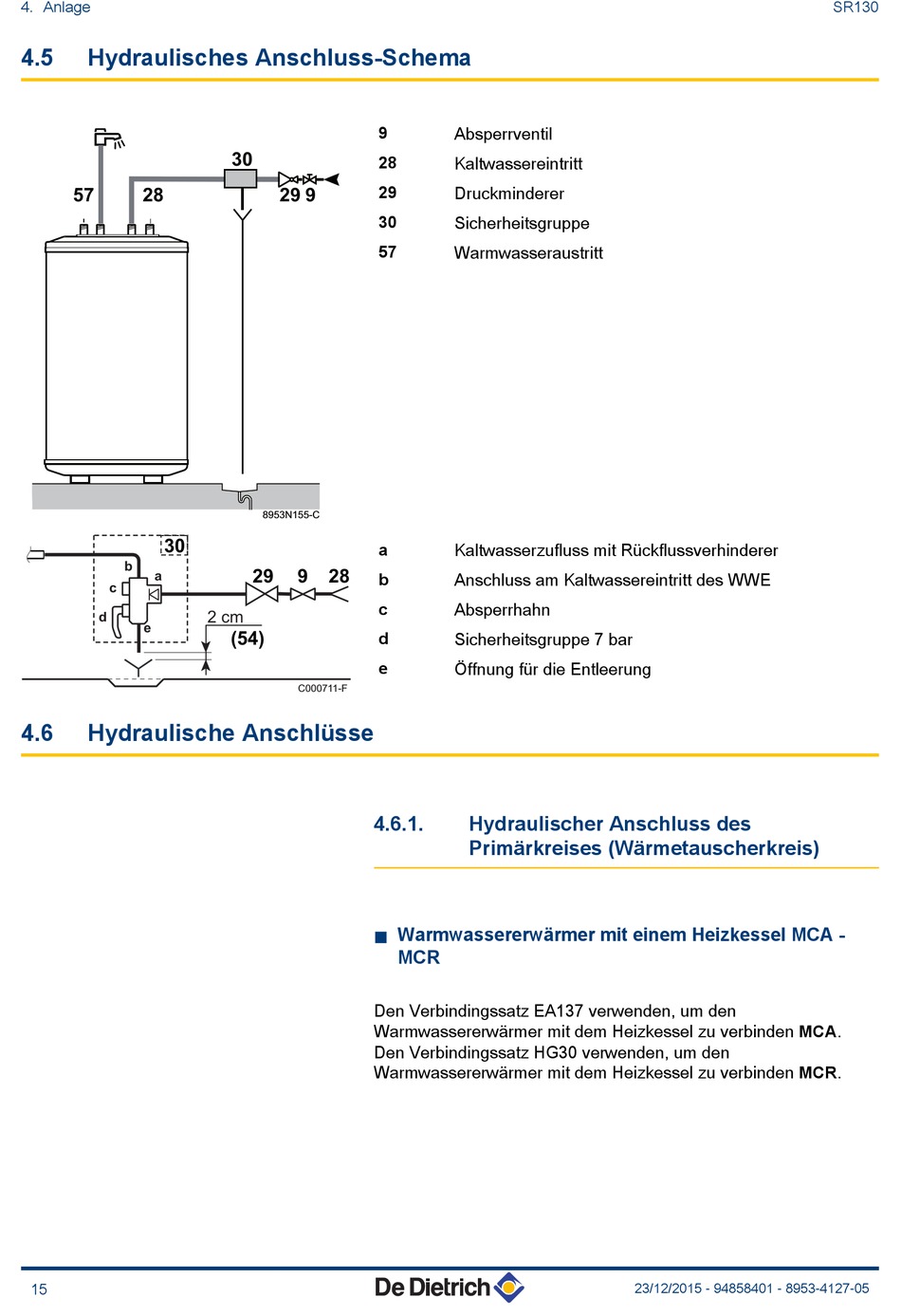

Hydraulisches Anschluss-Schema

57 28
30
b
a
c
d
e
4.6 Hydraulische Anschlüsse
15
30
29 9
8953N155-C
29 9 28
2 cm
(54)
C000711-F
4.6.1.
n Warmwassererwärmer mit einem Heizkessel MCA -
Den Verbindingssatz EA137 verwenden, um den
Warmwassererwärmer mit dem Heizkessel zu verbinden MCA.
Den Verbindingssatz HG30 verwenden, um den
Warmwassererwärmer mit dem Heizkessel zu verbinden MCR.
Absperrventil
9
Kaltwassereintritt
28
Druckminderer
29
Sicherheitsgruppe
30
Warmwasseraustritt
57
Kaltwasserzufluss mit Rückflussverhinderer
a
Anschluss am Kaltwassereintritt des WWE
b
Absperrhahn
c
Sicherheitsgruppe 7 bar
d
Öffnung für die Entleerung
e
Hydraulischer Anschluss des
Primärkreises (Wärmetauscherkreis)
MCR
23/12/2015 - 94858401 - 8953-4127-05
SR130
