Domoplus

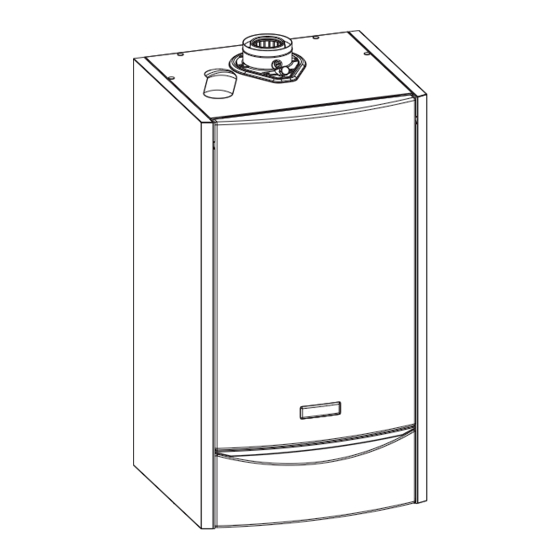

DPSM 3-15 LP, 3-25 LP
®
Gas-Brennwertkessel
Installations- und Wartungsanleitung
8531-4009 E
0293356-05/06.03 DE

Werbung

loading

Inhaltszusammenfassung für De Dietrich Domoplus DPSM 3-15 LP

  • Seite 1 Domoplus DPSM 3-15 LP, 3-25 LP ® Gas-Brennwertkessel Installations- und Wartungsanleitung 8531-4009 E 0293356-05/06.03 DE...
  • Seite 2 Inhalt Produktbeschreibung ....... 3 Umstellung auf Flüssiggas ..... 22 Anwendung ............ 3 Inbetriebnahmeprotokoll ......24 Produktmerkmale ........... 3 Wartung ............ 25 Aufbau Domoplus 3 ........4 Außerbetriebsetzung ........25 Sicherheitshinweise ........5 Kesselfronthaube entfernen ......25 Installationshinweise ........ 5 Brenner ausbauen ........
  • Seite 3 Produktbeschreibung Anwendung Der Gasbrennwertkessel Domoplus DPSM 3-15, 3-25 LP ist für geschlossene Warmwasserheizungs- anlagen mit maximaler Vorlauftemperatur bis 100 °C, einstellbar auf maximal 85 °C, vorzugsweise für Kondensationsbetrieb bestimmt. Produktmerkmale Leistungsbereich 3 bis 25 kW  Kategorie II für den Betrieb mit Erdgas ...
  • Seite 4 Produktbeschreibung...
  • Seite 5 Sicherheitshinweise VDI 2035 Richtlinien zur Verhütung von Bitte lesen Sie diese Schäden durch Korrosion und Installationsanleitung vor Steinbildung in Warmwasser- Installationsbeginn aufmerksam heizungsanlagen durch. VDE 0100 Starkstromanlagen bis 1000 V Für Schäden, die durch Nichtbeachtung Vorschriften und dieser Anleitung entstehen, entfallen Sonderanforderungen alle Haftungs- und Gewährleistungs- der Energieversorgungs-...
  • Seite 6 Installationshinweise Die Errichtung einer Brennwertfeuerstätte ist Allgemeine Hinweise der zuständigen Abwasserbehörde anzuzeigen. Bei der Erstellung und dem Betrieb der Maßgebend für die Einleitung von Kondens- Anlage müssen die bauaufsichtlichen Vorschrif- wasser in die öffentliche Kanalisation sind die ten und die gesetzlichen Bestimmungen beach- kommunalen Abwasserbestimmungen.
  • Seite 7 Installationshinweise Aufstellraum Der Gas-Brennwertkessel sollte in einem frost- freien, belüftbaren Raum installiert werden. Die Aufstellung in Räumen mit starkem Staubanfall, Wasch- oder Trockenräumen, ist nicht zulässig. Insbesondere bei raumluftabhängigem Betrieb darf er nicht in Räumen aufgestellt werden, in denen Lösungsmittel, chlorhaltige Reinigungs- mittel, Farben, Klebstoffe usw.
  • Seite 8 Installationshinweise...
  • Seite 9 Installationshinweise Zulässige Abgasleitungslängen nach DIN 4705 für Abgasrohre aus Aluminium bzw. PPS Domoplus Domoplus 3-15 LP 3-25 LP Abgasleitung max. max. Kessel- waage- senk- senk- senk- anschluss recht recht rechte rechte mm Ø mm Ø mm Ø Länge Länge Raumluftabhängig im Schacht B Raumluftunabhängig, Dachdurchführung C 60/100 60/100...
  • Seite 10 Installationshinweise Hydraulische Beispiele Domoplus DPSM 3-15 LP, 3-25 LP �������� Anlage mit einem direkten Heizkreis und Speicher �������� Anlage mit einem direkten Heizkreis ohne Mischer und einem Fußbodenheizkreis mit Mischer Heizungsvorlauf Außenfühler Heizungsrücklauf Vorlauffühler Sicherheitsventil 3 bar Wärmetauschereingang-Kesselkreis Automatischer Entlüfter Wärmetauscherausgang-Kesselkreis...
  • Seite 11 Installationshinweise �������� Anlage mit einem Heizkreis ohne Mischer und Solar-Set zur Wassererwärmung Kaskadenanlage mit einem Heizkörperkreis ohne Mischer und Speicher Temperaturwächter (Übertemperaturschutz) Solarkreispumpe Dreiwege-Umschaltventil Tacosetter zur Einstellung der Durchflussmenge Systemtrenner Sicherheitsventil auf 6 bar fest eingestellt Thermostatventil Ausdehnungsgefäß Thermometer Auffanggefäß für Solarwärmeträgerflüssigkeit Ungemischter Heizkreis Thermosyhonschleife Gemischter Heizkreis...
  • Seite 12 Installation Wandmontage Für den Betrieb von raumluft- ��� abhängigen Anlagen werden ��� �� besondere Anforderungen an die Be- und Entlüftung des Aufstell- raumes gestellt. Aufstellung nach den gültigen örtlichen Vorschriften vornehmen. Verpackung entfernen.  Kessel auf der Transportpalette belassen. Nicht auf die Anschlüsse stellen. Rückseite Aufstellort für Brennwertkessel (und Speicher) ...
  • Seite 13 Installation Gasanschluss ��� ��� �� Arbeiten an gasführenden Teilen dürfen nur von konzessionierten Fachfirmen durchgeführt werden. Nennweite der Gasanschlussleitung nach den  geltenden Vorschriften bestimmen. Die Installation eines thermisch auslösenden Gas-Absperrhahnes (TAS) ist vorgeschrieben. Gasabsperrhahn* montieren -  Verschraubung kesselseitig - Gasanschluss des Kessels mit Rohrzange gegenhalten.
  • Seite 14 Installation Restförderdruck der Speicherladepumpe DPSM 3 DPSM 3-15 LP DPSM 3-25 LP Volumenstrom in m Für Fußbodenheizungen aus nicht sauerstoff- Hydraulische Einbindung dichten Kunststoffrohren muss eine System- Das Diagramm „Restförderdruck der Speicher- trennung mit einem Wärmeübertrager erfolgen. ladepumpe“ gibt Auskunft über die Wasser- In diesem Fall muss der Fußbodenheizkreis menge, die in Abhängigkeit des Strömungswi- mit einem Sicherheitsventil und einem Aus-...
  • Seite 15 Bei besonderen Anforderungen an einen geräuscharmen Betrieb ist der Einbau eines Differenzdruckreglers (Einstellung 100-150 mbar) vorzusehen. Warmwasserbereitung Die Brennwertkessel Domoplus DPSM 3-15 LP und DPSM 3-25 LP sind mit einer Speicher- ladepumpe ausgerüstet. Die Inbetriebnahme der Speicher-Ladepumpe und die Regelung der Speichertemperatur er- folgen mittels Warmwasserfühler, der in den...
  • Seite 16 Installation 0296315 Elektrischer Anschluss Der elektrische Anschluss darf nur durch einen Fachmann ausgeführt werden. Es müssen die geltenden Richtlinien und die örtlichen Vorschriften beachtet werden. Bei Arbeiten an elektrischen Einrichtungen, Zuleitungen allpolig spannungsfrei schalten. Ansicht von unten Notschalter DIN VDE 0116 (DVGW-TRGI) (erforderlich bei einer Gesamt-Nennleistung >...
  • Seite 17 Installation Einbau der Mischerplatine* *Zubehör: Art.-Nr. 8575-7743, Kolli-Nr. FM 48 Schrauben lösen und Abdeckung  entfernen. Mischerplatine einsetzen.  Alle elektrischen Anschlüsse und Steck-  verbindungen auf festen Sitz prüfen. Abdeckung(en) wieder aufschrauben.  Schaltfeld wieder hochklappen und  festschrauben. Kondenswasserableitung Das Arbeitsblatt ATV- A251 „Kondensate aus Brennwertkessel“...
  • Seite 18 Inbetriebnahme Kesselanlage mit Wasser füllen Die Inbetriebnahme darf nur von einer konzessionierten Fachfirma durchgeführt werden. Vor der Inbetriebnahme muss die Heizungs- anlage vollständig entleert und gespült werden. Die anschließende Befüllung darf nur mit unbehandeltem, frischem Trinkwasser erfolgen. Der Betrieb ohne gefüllten Kondenswas- sersiphon kann zu Beschädigungen des Brennwertkessels führen! Für den Einsatz von Inhibitoren ist entweder...
  • Seite 19 , Anschlussdruck 20 mbar eingestellt. Werkseitig eingestellte Brennerbelastung bei Heizbetrieb: - Domoplus DPSM 3-15 LP: 10,8 kW - Domoplus DPSM 3-25 LP: 18,3 kW bei Brauchwasserbetrieb: - Domoplus DPSM 3-15 LP: 14,5 kW - Domoplus DPSM 3-25 LP: 24,5 kW Die Brennereinstellung erfolgt ausschließlich über...
  • Seite 20 Inbetriebnahme Kunststoff-Verschlussstopfen  Messstutzen entfernen. -Gehalt der Abgase mit Messgerät prüfen.  Erdgas E -Gehalt: 9,0 %, Luftzahl ca. 1,25 Erdgas LL -Gehalt: 8,8 %, Luftzahl ca. 1,25 Brennereinstellung ab ±0,5% Abweichung korrigieren. Gasdurchsatz an Einstellschraube einstellen  bis der erforderliche CO -Gehalt erreicht ist.
  • Seite 21 Inbetriebnahme Leistungsanpassung Einstelltabelle Brennerbelastung Heizbetrieb Über die Einstellung der prozentualen Kessel- Domoplus DPSM 3-15 LP leistung kann eine Anpassung der maximalen Belastung Gebläse- Einstellwert Belastung für Heizbetrieb erfolgen, siehe drehzahl Tabelle und Anleitung DIEMATIC 3. 1/min Für den Warmwasserbetrieb ist der Brenner...
  • Seite 22 Umstellung auf Flüssiggas Umrüstsatz Flüssiggas Domoplus DPSM 3-15: Art.-Nr. 8531-7021, Kolli-Nr. HC 31 Umrüstsatz Flüssiggas Domoplus DPSM 3-25: Art.-Nr. 8531-7022, Kolli-Nr. HC 32 Umrüstsatz einbauen Arbeiten an gasführenden Teilen dürfen nur durch konzessionierte Fachfirmen durchgeführt werden. Es sind die geltenden technischen Regeln zu beachten! Betriebsschalter auf Position "0"...
  • Seite 23 Umstellung auf Flüssiggas Gasabsperrhahn öffnen.  Messnippel und Gasarmatur mit  Lecksuchspray auf Dichtheit prüfen. Brennereinstellung Die Brennereinstellung erfolgt ausschließlich über die Kontrolle des CO -Gehaltes der Abgase bei maximaler Leistung. Brenner voreinstellen: Einstellschraube  eine Umdrehung nach rechts drehen. Betriebsschalter auf Position „I“...
  • Seite 24 Inbetriebnahmeprotokoll Bitte ausgeführte Arbeiten ankreuzen bzw. Messwerte eintragen π Anlage: Installationsfirma: 1. Gasleitung auf Dichtheit prüfen π 2. Zuluft- und Abgasführung überprüfen π 3. Abgasleitung auf Dichtigkeit prüfen π 4. Neutralisationseinrichtung, falls vorhanden, überprüfen π 5. Angaben auf dem Geräteschild mit der vorhandenen Gasart vergleichen π...
  • Seite 25 Wartung Es ist eine jährliche Wartung des Brennwertkessels durchzuführen. Diese darf nur durch einen � � � � � �� �� �� �� �� �� �� �� Fachmann erfolgen. � � Wir empfehlen den Abschluss eines War- tungsvertrages. Die Unterlassung von Wartungen erhöht das Sicherheitsrisiko.
  • Seite 26 Wartung Brenner ausbauen Brenner und Wärmetauscher können heiß sein - Verbrennungsgefahr! Zündkabel abziehen.  Gebläseanschlusstecker abziehen.  Schalldämpfer abziehen.  Sicherungsschraube Feuerungsautomat los-  schrauben und Feuerungsautomat entfernen. Gasanschluss-Überwurfmutter losschrauben.  Langmuttern losschrauben.  Ventilator mit Gas-Luft-Kanal anheben  und herausnehmen. Wenn der Brenner erkaltet ist: Zylinderbrenner komplett mit Deckel...
  • Seite 27 Wartung Bei großer Verschmutzung Wärmetauscher ausbauen Kesselvorlauf und Kesselrücklauf absperren.  Anschlusskabel abziehen.  Entleerungshahn öffnen.  Nach vollständiger Entleerung des Wärmetauschers: Kondenswasserablaufschlauch abziehen.  Überwurfmutter Vorlauf losschrauben.  Dichtung herausnehmen.  Überwurfmutter Rücklauf losschrauben.  Dichtung herausnehmen.  Arretierung hochbiegen und Abgasrohr ...
  • Seite 28 Wartung Zündelektrode überprüfen Zündelektrode auf Abbrand und Elektroden-  abstand überprüfen, ggf. erneuern. Erforderlicher Elektrodenabstand: 3,5 ± 0,5 mm Brenner einbauen Zylinderbrenner einsetzen.  Dichtung mit der Öffnung für die Zündkerze  nach vorne einsetzen. Ventilator mit Gas-Luft-Kanal aufsetzen.  Langmuttern aufschrauben.
  • Seite 29 Wartung Gasleitung prüfen Gasabsperrhahn öffnen.  Gasleitung vom Gasabsperrhahn bis einschließ-  lich Gasarmatur prüfen - mit antikorrosivem Lecksuchspray absprühen - nicht auf elektrische Leitungen sprühen. Max. zulässiger Prüfdruck der Gasarmatur 150 mbar. Kesselfronthaube aufsetzen Bei Feststellung von Undichtigkeiten Gasarmatur und Gasleitung prüfen, gegebenenfalls auswechseln.
  • Seite 30 Wartung ����� 3500 ����� 3000 ����� 2500 ����� 2000 ����� 1500 ����� 1000 ���� � � �� �� �� �� �� �� �� �� �� ��� ���������� �� �� Aussentemperatur in °C Widerstandskurve Außenfühler Widerstandskurve Fühler NTC 10 kOhm Fühlerwiderstand NTC 10 kOhm Fühlerwiderstand Außenfühler (Kesselvorlauf, Kesselrücklauf, Warmwasser, Abgas)
  • Seite 31 Schaltplan Domoplus DPSM 3-15 LP, 3-25 LP...
  • Seite 32 Technische Daten Domoplus DPSM 3-15 LP 3-25 LP Produkt-Ident-Nr. CE-0085 BL 0341 Nennwärmebelastung - min./max. 2,9-14,5 4,2-24,5 Nennwärmeleistung 40/30 °C - min./max. 3,2-14,8 4,5-24,9 Nennwärmeleistung 80/60 °C - min./max. 2,8-14,0 4,0-23,6 Leistungsverhältnis Normnutzungsgrad 40/30 °C DIN 4702 Teil 8 Normnutzungsgrad 75/60 °C DIN 4702 Teil 8 Mittlerer Abgasverlust bei 40/30 °C * Mittlerer Abgasverlust bei 75/60 °C * Mittlere Abgastemperatur bei 40/30 °C *...
  • Seite 33 Technische Daten �������������� ��� ���������������� ��� �������� ���� ����� ��� ���� ���� ��� ��� ��� � ��� ��� ��� ��� � ��� ��� � �������������� ��� ���� � �� � ��� ���� � �� ���� � ��� ���� ��� � �...
  • Seite 34 Technische Daten Abmessungen Domoplus DPSM 3-15 LP / 3-25 LP ��� ��� �� �� �� �� �� �� ��� ��� ��� ��� ��� ��� ��� ��� ���...
  • Seite 35 Technische Daten Hauptabmessungen mit Wandspeicher BS 80 ���� ���� ���� ��� ���� ���� ���� �� ��� ��� ��� � � � ������ ����� ��� ��� ��� �� �� �� �� �� ���� ��� ���� ����� ��� �� ���� ��� �� ���...
  • Seite 36 Technische Daten Hauptabmessungen mit Wandspeicher BC 80 ���� ���� ���� ��� ���� ���� ���� �� ���� ����������� ��� ��� � � � ������ ����� ��� ��� ���� ������� �� �� ��� �� ����������� ��� ����� ��� �� �� �� �� �������...
  • Seite 37 Technische Daten Hauptabmessungen mit Wandspeicher SR 130 ���� ���� ���� �������� ���� ���� ��� ��� ��� � � � ������ ����� ��� ��� �� ������� ���� �� �� ��� ����� ���� ������� ��� ��� ����� ��� ���� ��� �� �� �...
  • Seite 38 Lieferbares Zubehör Bezeichnung Kolli Nummer Seite Anschluss-Set Aufputz - Absperrhähne (Vor- und Rücklauf) HC 16 - TAE- Gasabsperrhahn - KFE- Hahn TAE- Gasabsperrhahn Rp 1⁄2 HC 27 Warmwasserfühler FM 45 Platine + Fühler für 1 Mischer FM 48 Neutralisationsbox HC 33 Wandkonsole für Neutralisationsbox HC 34 Umrüstsatz auf Flüssiggas DPSM 3-15...
  • Seite 39 ...
  • Seite 40 ����������������������������������������������������������������� ������������������ ������������������ ��� ������������������������ ��������������������� �������������������������� ���������������������� ���������������������������������������������������������������������� ������������������������������������������������������������������������ ���������������������������������������������������� ����������������������������� ������������������������ ��������������������������������������������������������������������� ����������������������������������������������������������������������� ������������������������������������������������������������������������������������������������ ������������������� ������������������ � ������������������������������������������������������������������������������������������������������������ �������������������������������������������� �������������������� ��� ����������������������������������������������������������������� ��������������������������������������������������������������������������� ������������������������������������� ����������������������������������������������������������������������������������������������������������� ������������������������������������������������ ������������������ �������������������������������������� ���������������������������������...
