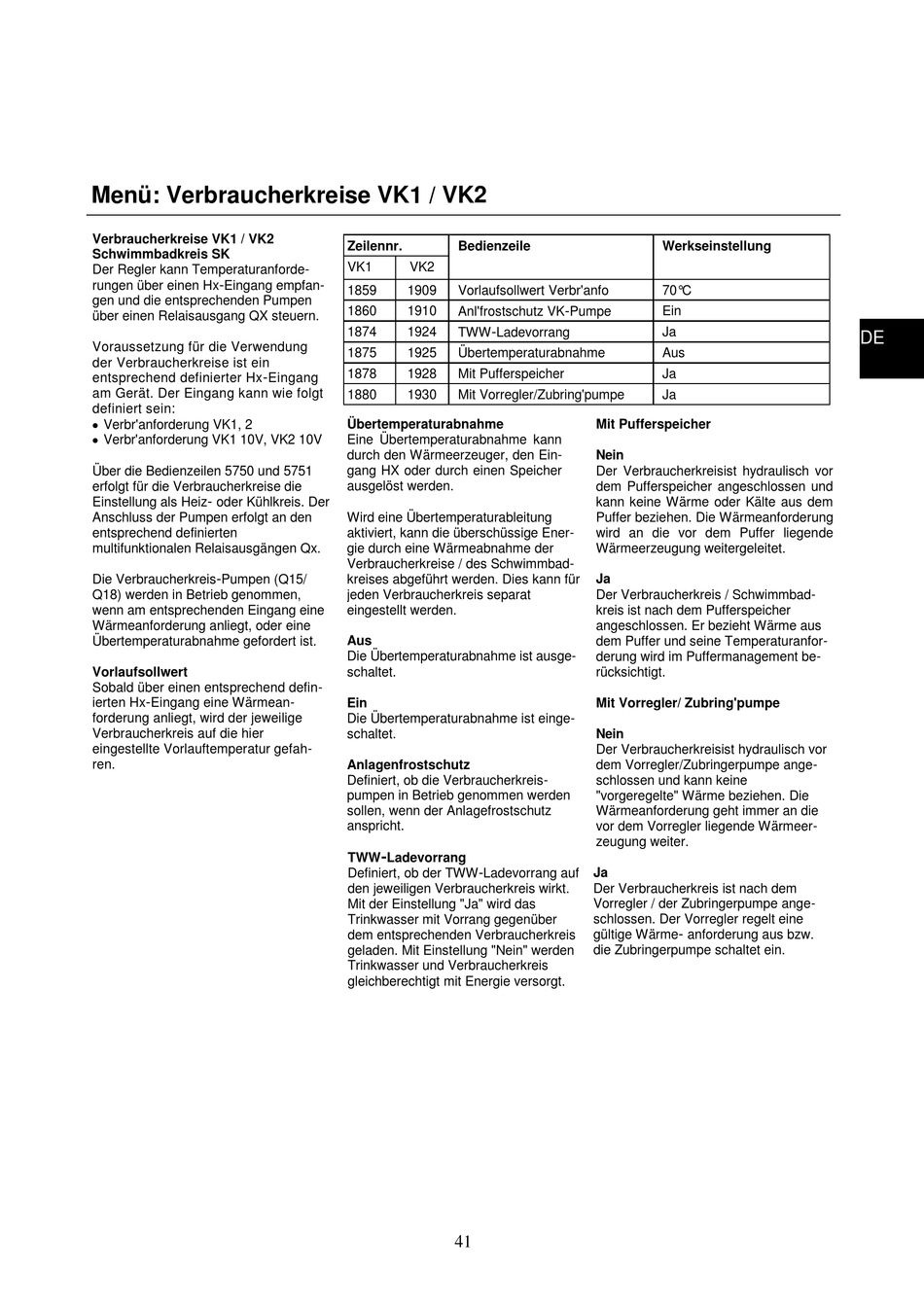

Menü: Verbraucherkreise VK1 / VK2
Verbraucherkreise VK1 / VK2
Schwimmbadkreis SK
Der Regler kann Temperaturanforde-
-
rungen über einen Hx
Eingang empfan-
gen und die entsprechenden Pumpen
über einen Relaisausgang QX steuern.
Voraussetzung für die Verwendung
der Verbraucherkreise ist ein
-
entsprechend definierter Hx
am Gerät. Der Eingang kann wie folgt
definiert sein:
Verbr'anforderung VK1, 2
Verbr'anforderung VK1 10V, VK2 10V
Über die Bedienzeilen 5750 und 5751
erfolgt für die Verbraucherkreise die
-
Einstellung als Heiz
oder Kühlkreis. Der
Anschluss der Pumpen erfolgt an den
entsprechend definierten
multifunktionalen Relaisausgängen Qx.
-
Die Verbraucherkreis
Pumpen (Q15/
Q18) werden in Betrieb genommen,
wenn am entsprechenden Eingang eine
Wärmeanforderung anliegt, oder eine
Übertemperaturabnahme gefordert ist.
Vorlaufsollwert
Sobald über einen entsprechend defin-
-
ierten Hx
Eingang eine Wärmean-
forderung anliegt, wird der jeweilige
Verbraucherkreis auf die hier
eingestellte Vorlauftemperatur gefah-
ren.
Zeilennr.
VK1
VK2
1859
1909
1860
1910
1874
1924
1875
1925
1878
1928
Eingang
1880
1930
Übertemperaturabnahme
Eine Übertemperaturabnahme kann
durch den Wärmeerzeuger, den Ein-
gang HX oder durch einen Speicher
ausgelöst werden.
Wird eine Übertemperaturableitung
aktiviert, kann die überschüssige Ener-
gie durch eine Wärmeabnahme der
Verbraucherkreise / des Schwimmbad-
kreises abgeführt werden. Dies kann für
jeden Verbraucherkreis separat
eingestellt werden.
Aus
Die Übertemperaturabnahme ist ausge-
schaltet.
Ein
Die Übertemperaturabnahme ist einge-
schaltet.
Anlagenfrostschutz
Definiert, ob die Verbraucherkreis-
pumpen in Betrieb genommen werden
sollen, wenn der Anlagefrostschutz
anspricht.
-
TWW
Ladevorrang
Definiert, ob der TWW
den jeweiligen Verbraucherkreis wirkt.
Mit der Einstellung "Ja" wird das
Trinkwasser mit Vorrang gegenüber
dem entsprechenden Verbraucherkreis
geladen. Mit Einstellung "Nein" werden
Trinkwasser und Verbraucherkreis
gleichberechtigt mit Energie versorgt.
Bedienzeile
Vorlaufsollwert Verbr'anfo
-
Anl'frostschutz VK
Pumpe
-
TWW
Ladevorrang
Übertemperaturabnahme
Mit Pufferspeicher
Mit Vorregler/Zubring'pumpe
Mit Pufferspeicher
Nein
Der Verbraucherkreisist hydraulisch vor
dem Pufferspeicher angeschlossen und
kann keine Wärme oder Kälte aus dem
Puffer beziehen. Die Wärmeanforderung
wird an die vor dem Puffer liegende
Wärmeerzeugung weitergeleitet.
Ja
Der Verbraucherkreis / Schwimmbad-
kreis ist nach dem Pufferspeicher
angeschlossen. Er bezieht Wärme aus
dem Puffer und seine Temperaturanfor-
derung wird im Puffermanagement be-
rücksichtigt.
Mit Vorregler/ Zubring'pumpe
Nein
Der Verbraucherkreisist hydraulisch vor
dem Vorregler/Zubringerpumpe ange-
schlossen und kann keine
"vorgeregelte" Wärme beziehen. Die
Wärmeanforderung geht immer an die
vor dem Vorregler liegende Wärmeer-
zeugung weiter.
-
Ja
Ladevorrang auf
Der Verbraucherkreis ist nach dem
Vorregler / der Zubringerpumpe ange-
schlossen. Der Vorregler regelt eine
gültige Wärme
die Zubringerpumpe schaltet ein.
41
Werkseinstellung
70°C
Ein
Ja
Aus
Ja
Ja
-
anforderung aus bzw.
