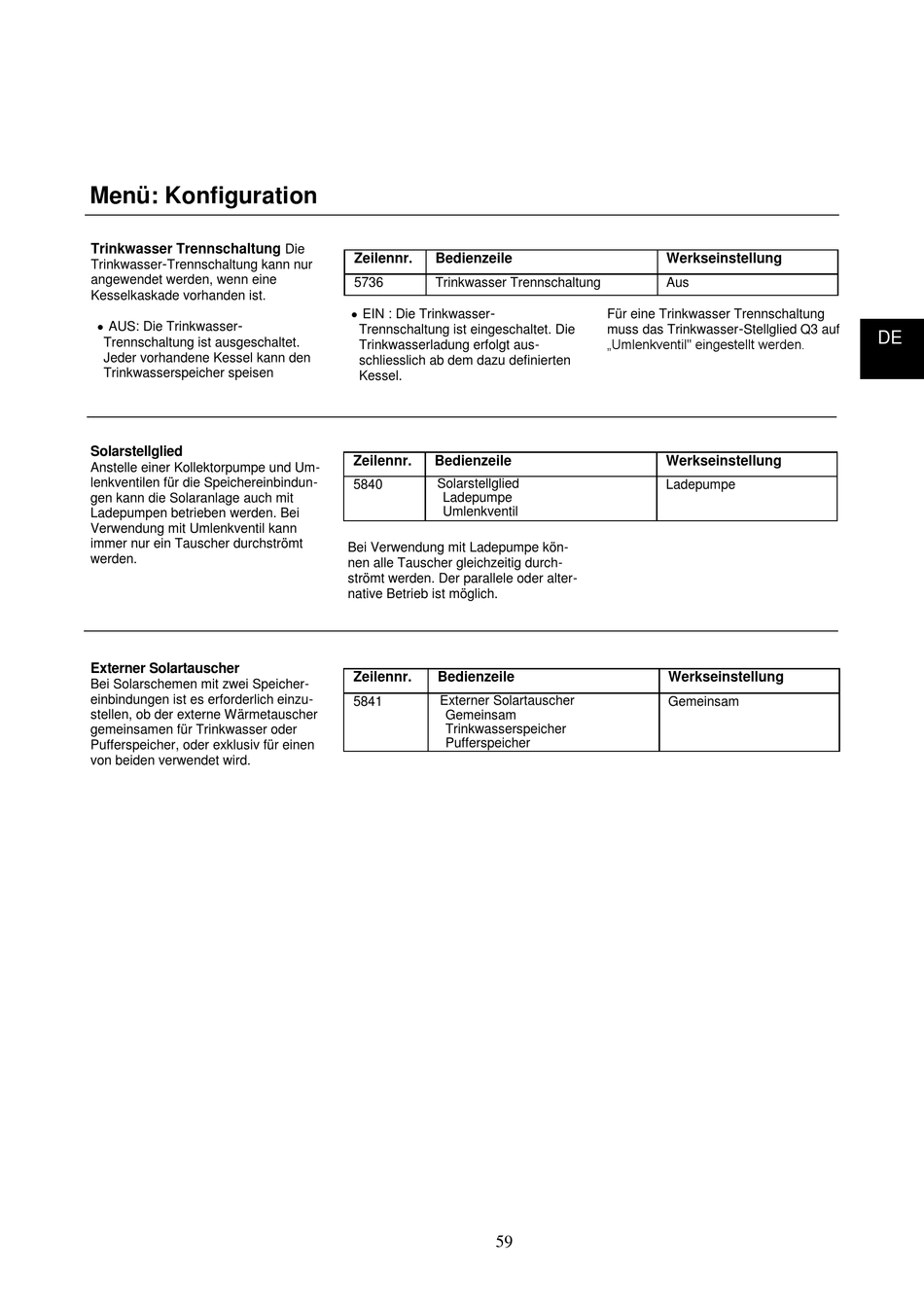

Menü: Konfiguration
Trinkwasser Trennschaltung
-
Trinkwasser Trennschaltung kann nur
angewendet werden, wenn eine
Kesselkaskade vorhanden ist.
 AUS: Die Trinkwasser
-
Trennschaltung ist ausgeschaltet.
Jeder vorhandene Kessel kann den
Trinkwasserspeicher speisen
Solarstellglied
Anstelle einer Kollektorpumpe und Um-
lenkventilen für die Speichereinbindun-
gen kann die Solaranlage auch mit
Ladepumpen betrieben werden. Bei
Verwendung mit Umlenkventil kann
immer nur ein Tauscher durchströmt
werden.
Externer Solartauscher
Bei Solarschemen mit zwei Speicher-
einbindungen ist es erforderlich einzu-
stellen, ob der externe Wärmetauscher
gemeinsamen für Trinkwasser oder
Pufferspeicher, oder exklusiv für einen
von beiden verwendet wird.
Die
Zeilennr. Bedienzeile
5736 Trinkwasser Trennschaltung
 EIN : Die Trinkwasser
Trennschaltung ist eingeschaltet. Die
Trinkwasserladung erfolgt aus-
schliesslich ab dem dazu definierten
Kessel.
Zeilennr. Bedienzeile
Solarstellglied
5840
Ladepumpe
Umlenkventil
Bei Verwendung mit Ladepumpe kön-
nen alle Tauscher gleichzeitig durch-
strömt werden. Der parallele oder alter-
native Betrieb ist möglich.
Zeilennr. Bedienzeile
Externer Solartauscher
5841
Gemeinsam
Trinkwasserspeicher
Pufferspeicher
-
Für eine Trinkwasser Trennschaltung
muss das Trinkwasser
„Umlenkventil" eingestellt werden.
59
Werkseinstellung
Aus
-
Stellglied Q3 auf
Werkseinstellung
Ladepumpe
Werkseinstellung
Gemeinsam
DE
