Menü: Heizkreise
Für die Heizkreise stehen verschiedene
Funktionen zur Verfügung, welche je-
weils für jeden Heizkreis individuell
einstellbar sind. Im Menü Konfiguration
können Heizkreis 2 und/oder Heizkreis
3 aktiviert werden (Zubehör erforder-
lich).
Betriebsart
Die Betriebsart der Heizkreise 1 und 2
werden direkt mittels der Betriebsart-
taste bedient, während dem die Be
triebsart für den Heizkreis P in der Pro-
grammierung (Bedienzeile 1300) einge-
stellt wird.
Mit der Einstellung kann zwischen den
einzelnen Betriebsarten gewechselt
werden.
Raum-Sollwerte
Raumtemperatur
Die Raumtemperatur kann nach unter-
schiedlichen Sollwerten geführt werden.
Je nach der gewählten Betriebsart
werden diese Sollwerte wirksam und
ergeben so unterschiedliche Tempera-
turniveaus in den Räumen.

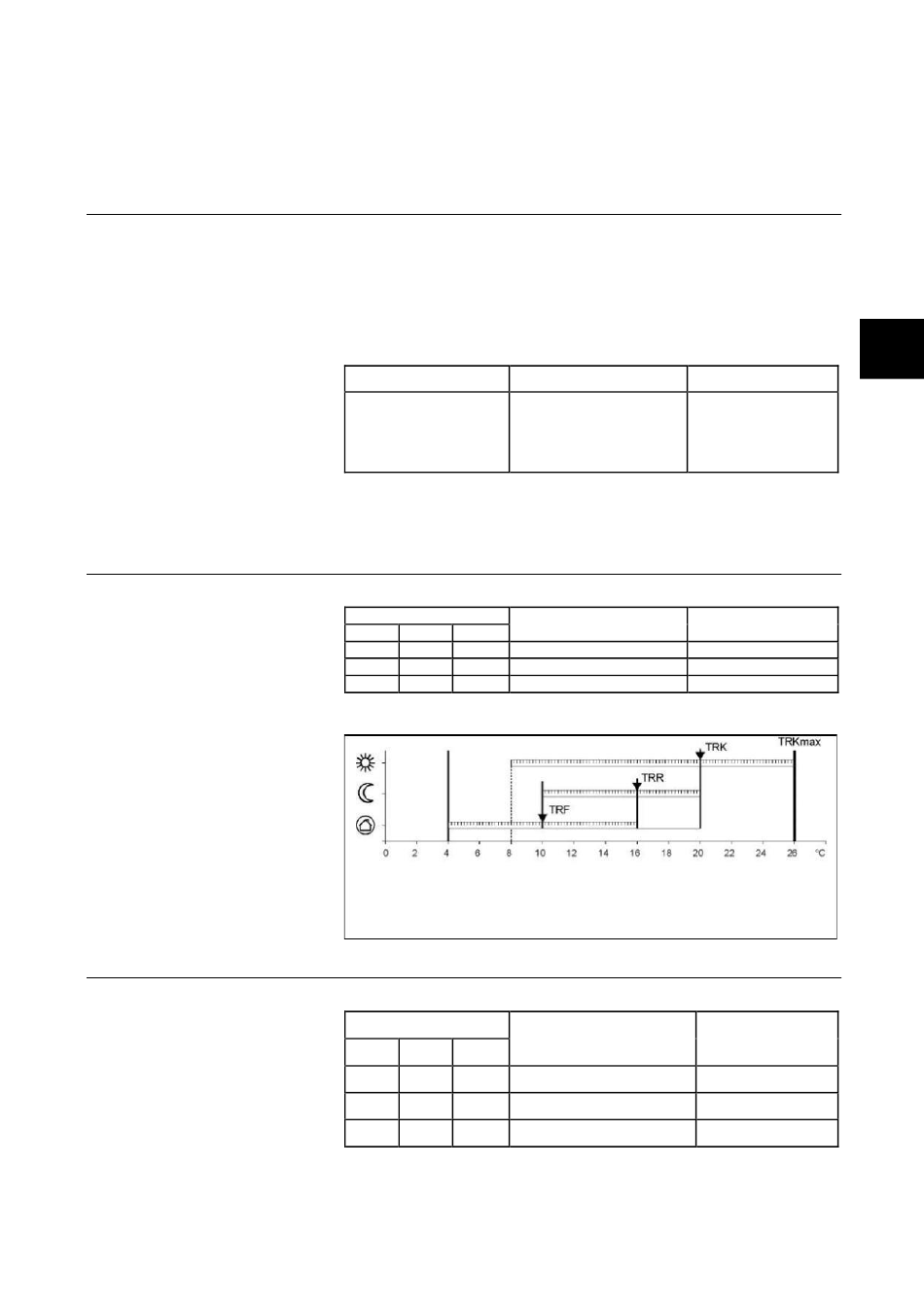

Die Bereiche der einstellbaren Sollwer-
te, ergibt sich durch die Abhängigkeit
untereinander, dies ist nebenstehend in
der Grafik ersichtlich.
Frostschutz
Im Schutzbetrieb wird automatisch ein
zu tiefes Absinken der Raumtemperatur
verhindert. Dabei wird auf den Raum-
- -
temperatur Frostschutz Sollwert gere-
gelt.
Heizkennlinie
Mittels der Heizkennlinie bildet sich der
-
Vorlauftemperatur Sollwert, welcher je
nach den herrschenden Witterungsver-
hältnissen zur Regelung auf eine ent-
sprechende Vorlauftemperatur verwen-
det wird. Die Heizkennlinie kann mit
verschiedenen Einstellungen ange-
passt werden, damit sich die Heizleis-
tung und somit die Raumtemperatur
entsprechend der persönlichen Bedürf-
nisse verhält.
Zeilennr.
1300
-
Die Funktionalität entspricht der Be-
triebsartenwahl mit der Betriebs
arttaste. Siehe dazu Kapitel
„Bedienung".
Zeilennr.
HK1 HK2 HK3
710 1010 1310
712 1012 1312
714 1014 1314
Zeilennr.
HK1 HK2 HK3
720 1020 1320
721 1021 1321
726 1026 1326
31
Bedienzeile
Betriebsart
Automatik
Komfort
Reduziert
Schutzbetrieb
-
Bedienzeile
Komfortsollwert
Reduziertsollwert
Frostschutzsollwert
TRKmax Komfortsollwert Maximum
TRK Komfortsollwert
TRR Reduziertsollwert
TRF Frostschutzsollwert
Bedienzeile
-
Kennlinie Steilheit
-
Kennlinie Verschiebung
-
Kennlinie Adaption
DE
Werkseinstellung
Automatik
Werkseinstellung
20°C
16°C
10°C
Werkseinstellung
1,5
0
Aus
