Menü: Vorregler/Zubringerpumpe
Menü: Kessel
Zubringerpumpe
Anl'frostschutz Zubringerp
Definiert, ob die Zubringerpumpe in
Betrieb genommen wird, wenn der
Anlagefrostschutz anspricht.
DE
Vorregler/Zubringerpumpe
Enthält die Anlage einen Pufferspei-
cher, muss hier eingestellt werden, ob
der Vorregler bzw. die Zubringerpumpe
hydraulisch vor oder nach dem Puffer-
speicher angeordnet ist.
Kessel
Allgemein gilt:
Das Kesselmenü ist erst aktiv, wenn
ein Kesselfühler an B2 angeschlossen
ist.
Freigabe unter / über Aussentemp
Der Kessel wird nur in Betrieb genom-
men wenn die gemessene Aussentem-
peratur unterhalb oder oberhalb dieser
Schwelle liegt.

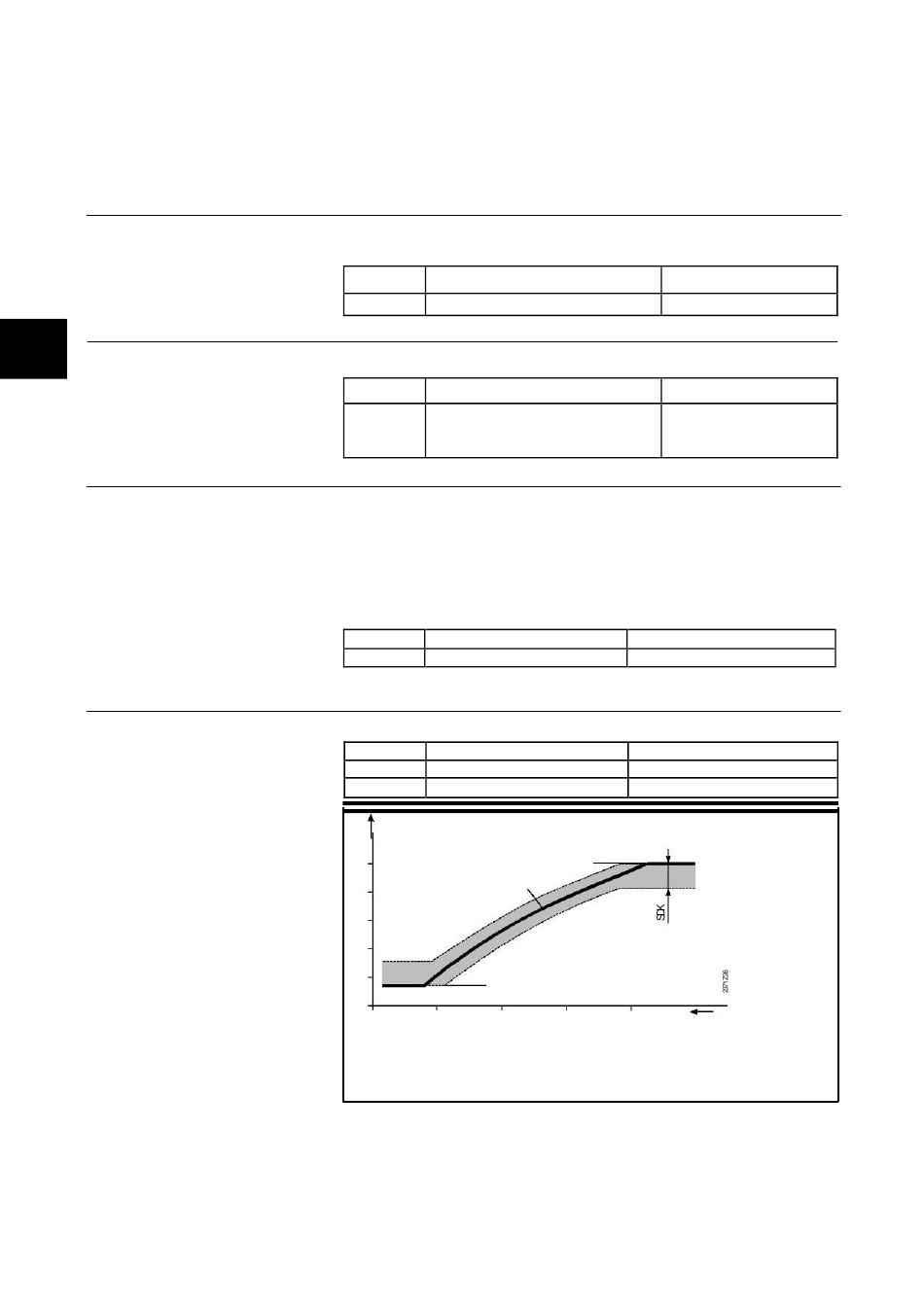

Sollwerte Kessel
Der geregelte Kesseltemperatursollwert
kann mit Sollwert Minimum und -
Maximum begrenzt werden. Diese Be-
grenzungen kommen einer Schutzfunk-
tion für den Kessel gleich.
-
Kesseltemperatur Minimalbegrenzung
ist im Normalbetrieb je nach Kesselbe-
triebsart der unterer Grenzwert für den
geregelten Kesselsollwert.
-
Kesseltemperatur Maximalbegrenzung
ist im Normalbetrieb oberer Grenzwert
für den geregelten Kesselsollwert. Der
Einstellbereich von Sollwert Minimum
und Maximum wird durch den Sollwert
Handbetrieb begrenzt.
Die Schaltdifferenz SDK = 8 K
Zeilennr. Bedienzeile
2120 Anl'frostschutz Zubringerp
Zeilennr. Bedienzeile
2150 Vorregler/Zubringerpumpe
Vor Pufferspeicher
Nach Pufferspeicher
Zeilennr. Bedienzeile
2203 Freigabe unter Aussentemp
Zeilennr. Bedienzeile
2210 Sollwert Minimum
2212 Sollwert Maximum
TK
°C
80
T K
70
60
50
40
TK
min
30
20 10 0
TK Kesseltemperatur
TKw Kesseltemperatur-Sollwert
TKmax Kesseltemperatur-
Maximalbegrenzung
42
Werkseinstellung
Ein
Werkseinstellung
Nach Pufferspeicher
Werkseinstellung
- - -
Werkseinstellung
40°C
80°C
TK
max
w
-10 -20 °C
TA
TKmin Kesseltemperatur-
Minimalbegrenzung
SDK Schaltdifferenz
TAgem Gemischte Aussentemperatur
gem
