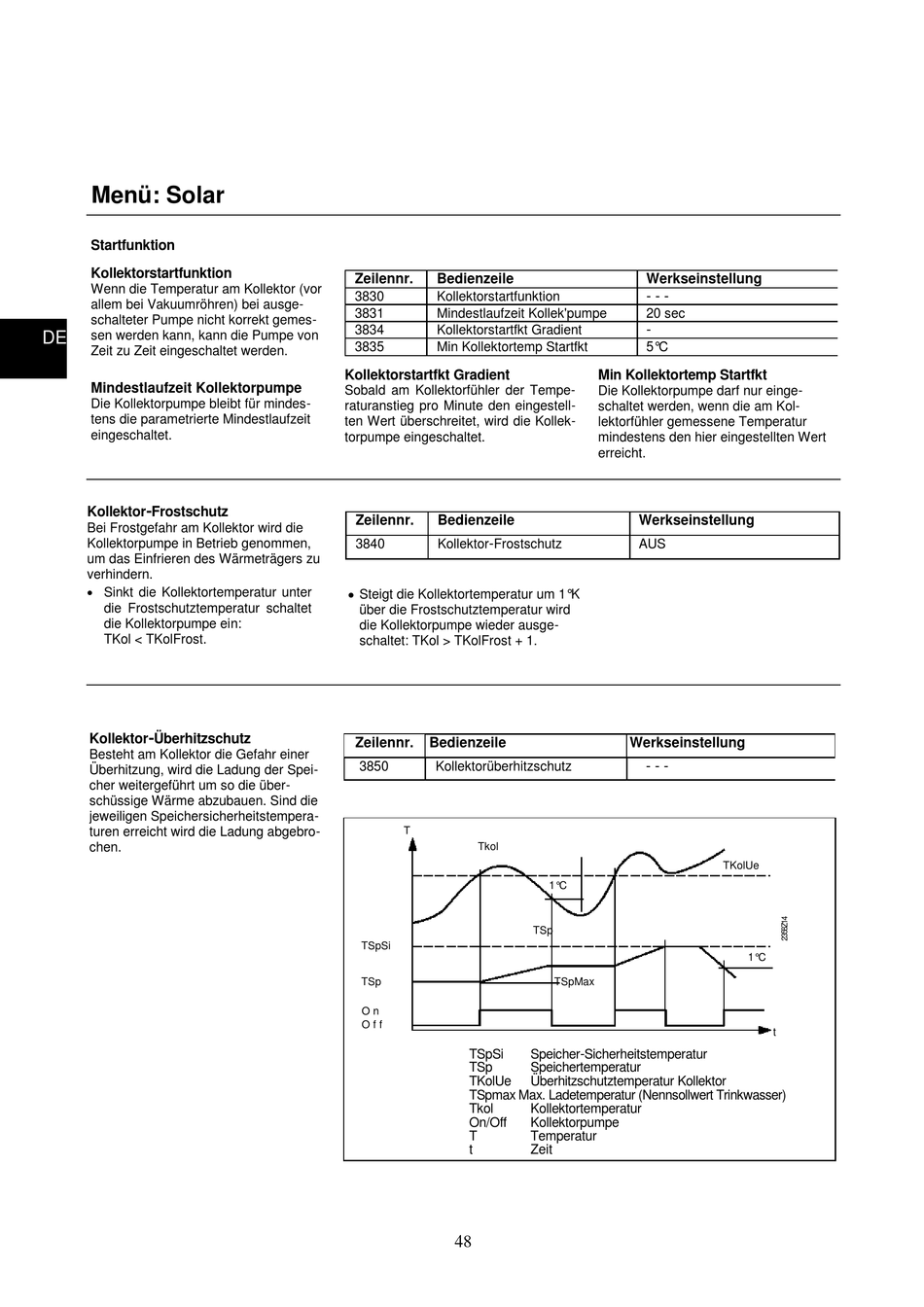

elco RVS43 Bedienungsanleitung Seite 48

Menü: Solar
Startfunktion
Kollektorstartfunktion
Wenn die Temperatur am Kollektor (vor
allem bei Vakuumröhren) bei ausge-
schalteter Pumpe nicht korrekt gemes-
sen werden kann, kann die Pumpe von
DE
Zeit zu Zeit eingeschaltet werden.
Mindestlaufzeit Kollektorpumpe
Die Kollektorpumpe bleibt für mindes-
tens die parametrierte Mindestlaufzeit
eingeschaltet.
Kollektor-Frostschutz
Bei Frostgefahr am Kollektor wird die
Kollektorpumpe in Betrieb genommen,
um das Einfrieren des Wärmeträgers zu
verhindern.

Sinkt die Kollektortemperatur unter
die Frostschutztemperatur schaltet
die Kollektorpumpe ein:
TKol < TKolFrost.
Kollektor-Überhitzschutz
Besteht am Kollektor die Gefahr einer
Überhitzung, wird die Ladung der Spei-
cher weitergeführt um so die über-
schüssige Wärme abzubauen. Sind die
jeweiligen Speichersicherheitstempera-
turen erreicht wird die Ladung abgebro-
chen.
Zeilennr. Bedienzeile
3830 Kollektorstartfunktion
3831 Mindestlaufzeit Kollek'pumpe
3834 Kollektorstartfkt Gradient
3835 Min Kollektortemp Startfkt
Kollektorstartfkt Gradient
Sobald am Kollektorfühler der Tempe-
raturanstieg pro Minute den eingestell-
ten Wert überschreitet, wird die Kollek-
torpumpe eingeschaltet.
Zeilennr. Bedienzeile
-
3840 Kollektor Frostschutz
 Steigt die Kollektortemperatur um 1°K
über die Frostschutztemperatur wird
die Kollektorpumpe wieder ausge-
schaltet: TKol > TKolFrost + 1.
Zeilennr. Bedienzeile
3850 Kollektorüberhitzschutz
T
Tkol
TSpSi
TSp
O n
O f f
TSpSi
TSp
TKolUe
TSpmax Max. Ladetemperatur (Nennsollwert Trinkwasser)
Tkol
On/Off
T
t
48
Werkseinstellung
- - -
20 sec
-
5°C
Min Kollektortemp Startfkt
Die Kollektorpumpe darf nur einge-
schaltet werden, wenn die am Kol-
lektorfühler gemessene Temperatur
mindestens den hier eingestellten Wert
erreicht.
Werkseinstellung
AUS
Werkseinstellung
- - -
1°C
TSp
TSpMax
-
Speicher Sicherheitstemperatur
Speichertemperatur
Überhitzschutztemperatur Kollektor
Kollektortemperatur
Kollektorpumpe
Temperatur
Zeit
TKolUe
1°C
t
