- Seite 1 Bedienungsanleitung für den Betreiber Kaskadenregler RVA 47.320 für modulierende Gasheizkessel 03/2005 Art. Nr. 12 047 679...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis ……………………………………………… 2 Bedienung Bedienelemente………………………….. Parametrierung Endbenutzer…………… Übersicht Parameter Endbenutzer…….. Betriebsstörungen………………………... 7... -
Seite 3: Bedienelemente

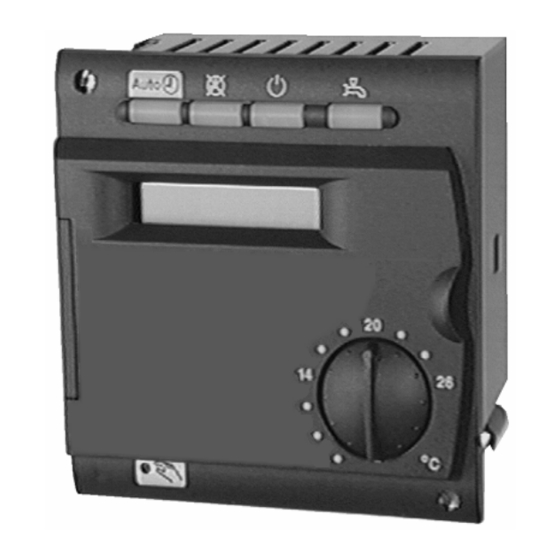

Bedienung Bedienelemente Raumtemperatur-Drehknopf Die Bedienungsanleitung ist auf der Rückseite des Deckels eingeschoben. Raumtemperatur-Sollwert Einstellung Einstell-Tasten Einstellung der Parameterwerte Zeilenwahl-Tasten Auswahl Parameter/Zeilen- umschaltung Anzeige Ablesung von Istwerten und Einstellungen Betriebsart-Tasten Betriebsumstellung auf: Automatikbetrieb Dauerbetrieb Standby Brauchwasser Ein/Aus Handbetrieb-Funktionstaste mit Kontrollleuchte Handbetrieb Ein/Aus PC-Tool Anschluss Diagnose und Service Anzeige... -
Seite 4: Parametrierung Endbenutzer
Bedienung Parametrierung Endbenutzer Beschreibung Einstellung für die individuellen Bedürfnisse des Endbenutzers Einstellung Taste Bemerkung Zeile Drücken Sie eine der beiden Zeilenwahltasten Dadurch gelangen Sie direkt auf die "Programmierebene Endbenutzer" Wählen Sie mit den Zeilenwahltasten die entsprechende Zeile an..In der folgenden Parameterliste sind alle möglichen Zeilen aufgeführt. -
Seite 5: Übersicht Parameter Endbenutzer
Bedienung Übersicht Endbenutzer-Parameter Zeile Funktion Bereich Einheit Auflösung Grundwerte Uhreinstellung Uhrzeit 0...23:59 Std / Min. 1 Min. Wochentag 1...7 1 Tag Datum (Tag, Monat) 01.01...31.13 tt.MM Jahr 1999...2099 jjjj Zeitschaltprogramm (Heizkreis) Wochentag - Vorwahl Heizkreis 1-7 / 1...7 1 Tag 1-7 = Wochenblock / 1...7 = Einzeltage Einschaltzeit 1. - Seite 6 Bedienung Übersicht Endbenutzer-Parameter Zeile Funktion Bereich Einheit Auflösung Grundwerte Zeitschaltprogramm Brauchwasser Wochentag - Vorwahl Brauchwasser 1-7 / 1...7 1 Tag 1-7 = Wochenblock / 1...7 = Einzeltage Einschaltzeit 1. Phase Brauchwasser 00:00...23:59 Std / Min. 10 Min. 06:00 Ausschaltzeit 1. Phase Brauchwasser 00:00...23:59 Std / Min.
-
Seite 7: Betriebsstörungen
Bedienung Betriebsstörungen Das Display des Reglers bleibt leer Eine Pumpe läuft nicht: Die Raumtemperatur stimmt nicht (keine Anzeige): mit dem gewünschten Wert Wird der richtige Anlagetyp überein: Ist der Hauptschalter der Heizung angezeigt. eingeschaltet? Ist der Raumtemperatur-Sollwert Ist die Pumpe richtig definiert? auf dem gewünschten Wert? Sind die Sicherungen in Ordnung? (Einstellknopf am Regler, ev. - Seite 8 ELCO GmbH Service: D - 64546 Mörfelden-Walldorf ELCO Austria GmbH A - 2544 Leobersdorf ELCOTHERM AG CH - 7324 Vilters ELCO-Rendamax B.V. NL - 1410 AB Naarden ELCO Belgium n.v./s.a. B - 1731 Zellik...
