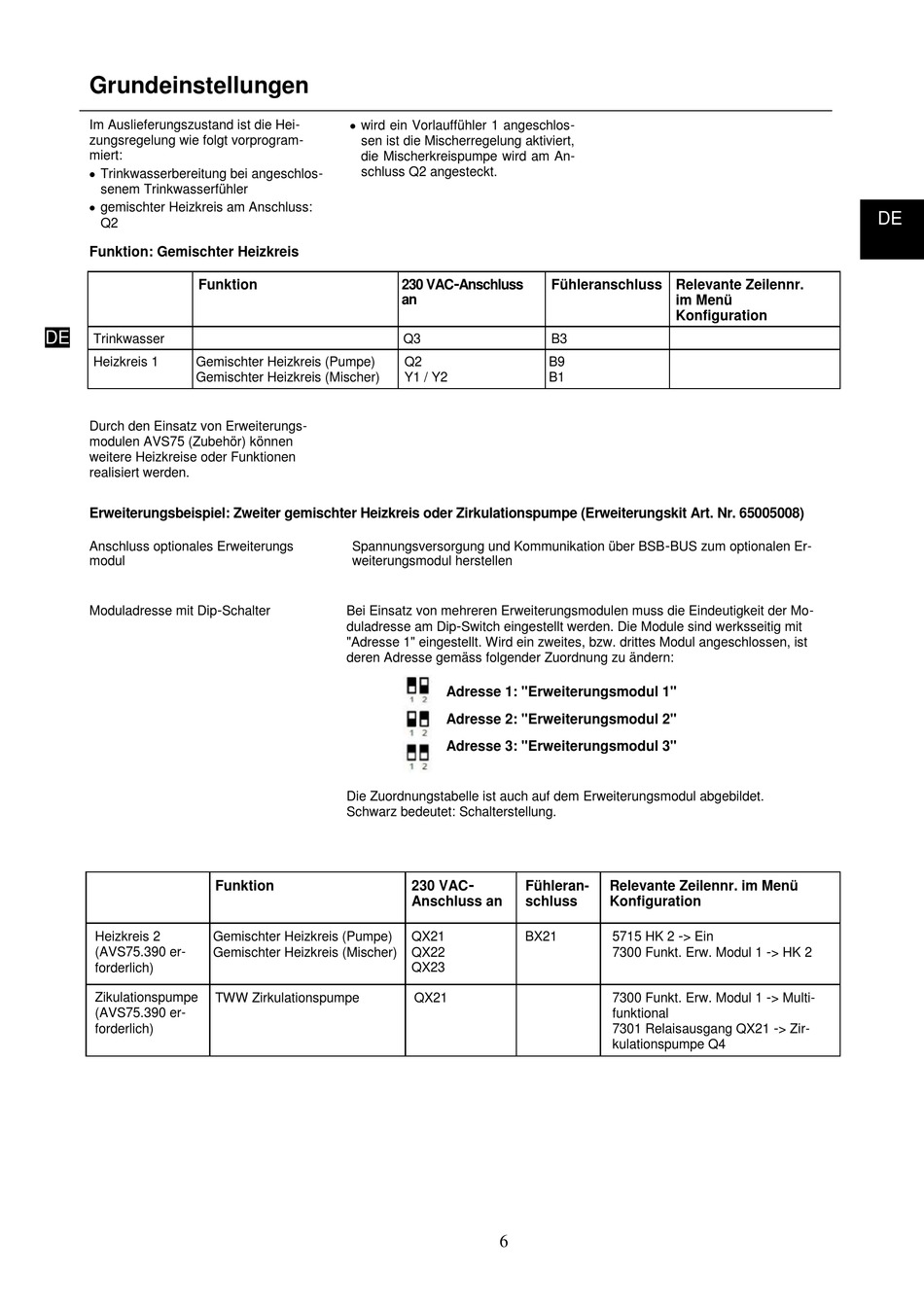

Grundeinstellungen
Im Auslieferungszustand ist die Hei-
zungsregelung wie folgt vorprogram-
miert:
Trinkwasserbereitung bei angeschlos-
senem Trinkwasserfühler
gemischter Heizkreis am Anschluss:
Q2
Funktion: Gemischter Heizkreis
Funktion
DE
Trinkwasser
Heizkreis 1
Gemischter Heizkreis (Pumpe)
Gemischter Heizkreis (Mischer)
Durch den Einsatz von Erweiterungs-
modulen AVS75 (Zubehör) können
weitere Heizkreise oder Funktionen
realisiert werden.
Erweiterungsbeispiel: Zweiter gemischter Heizkreis oder Zirkulationspumpe (Erweiterungskit Art. Nr. 65005008)
Anschluss optionales Erweiterungs
modul
-
Moduladresse mit Dip
Funktion
Heizkreis 2
Gemischter Heizkreis (Pumpe)
(AVS75.390 er-
Gemischter Heizkreis (Mischer)
forderlich)
Zikulationspumpe
TWW Zirkulationspumpe
(AVS75.390 er-
forderlich)
wird ein Vorlauffühler 1 angeschlos-
sen ist die Mischerregelung aktiviert,
die Mischerkreispumpe wird am An-
schluss Q2 angesteckt.
Spannungsversorgung und Kommunikation über BSB
weiterungsmodul herstellen
Schalter
Bei Einsatz von mehreren Erweiterungsmodulen muss die Eindeutigkeit der Mo-
duladresse am Dip
"Adresse 1" eingestellt. Wird ein zweites, bzw. drittes Modul angeschlossen, ist
deren Adresse gemäss folgender Zuordnung zu ändern:
Die Zuordnungstabelle ist auch auf dem Erweiterungsmodul abgebildet.
Schwarz bedeutet: Schalterstellung.
230 VAC-Anschluss
Fühleranschluss Relevante Zeilennr.
an
Q3
B3
Q2
B9
B1
Y1 / Y2
-
Switch eingestellt werden. Die Module sind werksseitig mit
Adresse 1: "Erweiterungsmodul 1"
Adresse 2: "Erweiterungsmodul 2"
Adresse 3: "Erweiterungsmodul 3"
230 VAC-
Fühleran-
Anschluss an
schluss
QX21
BX21
QX22
QX23
QX21
6
im Menü
Konfiguration
-
BUS zum optionalen Er-
Relevante Zeilennr. im Menü
Konfiguration
-
5715 HK 2
> Ein
-
7300 Funkt. Erw. Modul 1
> HK 2
-
7300 Funkt. Erw. Modul 1
> Multi-
funktional
-
7301 Relaisausgang QX21
> Zir-
kulationspumpe Q4
