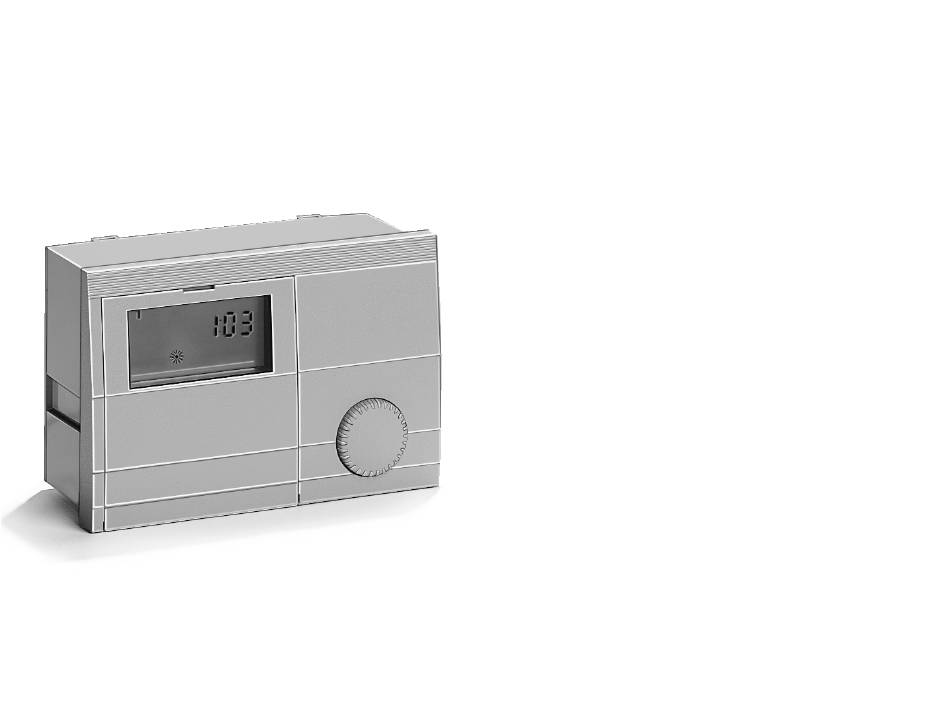

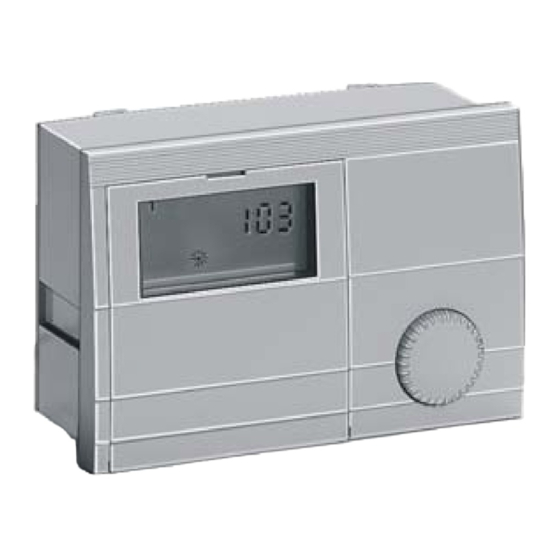

elco KKM8 Bedienungsanleitung
Systemmanager
Verwandte Anleitungen für elco KKM8
Inhaltszusammenfassung für elco KKM8
- Seite 1 KKM8 Systemmanager Bedienungsanleitung Bitte beachten Sie die Sicherheitshinweise und lesen Sie diese Anleitung vor Inbetrieb- nahme sorgfältig durch. DOC3015...
-
Seite 2: Allgemeines
Sicherheitshinweise Allgemeines Allgemeines Beschreibung Sicherheitshinweise Konformitätserklärung Netzanschlußvorschriften Beachten Sie die Bedingungen Ihres örtlichen Energiever- sorgungsunternehmens und die VDE-Vorschriften. Ihre Heizungsregelung darf nur von dafür autorisiertem Fachpersonal installiert und gewartet werden. Dieses Gerät entspricht bei Berücksichtigung der E Bei nicht fachgerechter Installation besteht Gefahr für zutreffenden Installationsvorschriften sowie der Leib und Leben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines Anlage Inhaltsverzeichnis Warmwasser Allgemeines Heizkreis I / II Sicherheitshinweise Solar/MF Netzanschlußvorschriften Teil 2: Übersicht der Anzeige- und Einstellwerte Gewährleistungsbedingungen Bereich Allgemein Wichtige Textstellen Datum/Zeit/Ferien Hinweis Service Beschreibung Codenummer Eingabe Konformitätserklärung RELAISTEST Funktion SENSORTEST Inhaltsverzeichnis SW-NR XXX-XX Teil1: Bedienung KASK HANDBTR (nur mit Code-Nr.) Bedienung im Normalbetrieb BRENN LAUFZ und BRENN STARTS... - Seite 4 Inhaltsverzeichnis Allgemeines Solar/MF Bereich Zeitprogramme Solareinbindung Auflistung der verfügbaren Zeitprogramme T-MF(1-4) Auswahl eines Zeitprogramms Einstellen der Zeit-/Heizprogramme Bereich Benutzer Anlage Bereich Fachmann DEUTSCH => Sprache Anlage KONTRAST CODENUMMER AUSWAHL ANZ BUS-KENNUNG 1 / 2 (Heizkreisnummer) HEIZPROG ANZ AF-SPANNUNG (Versorgung Außenfühler) Warmwasser BUSABSCHLUSS (Bus Abschlußwiderstand) 1X WWASSER (1x Warmwasser)
- Seite 5 Inhaltsverzeichnis Allgemeines SPERRZEIT (aktueller Restwert) HYSTERESE WW (Warmwasserhysterese) MAX T-WE (Maximaltemperatur der WE) WW-NACHLAUF (Pumpennachlaufzeit) WE-DYN AUF (WE-Zuschaltung Dynamik [K]) 39 TH-EINGANG (Speicher mit Thermostat) WE-DYN AB (WE-Abschaltung Dynamik [K]) THERMENFKT (für modulierende WE) NACHST ZEIT (Nachstellzeit für I-Regler) DURCHLADEN (nur mit F12 = T-WW U) MODGRAD AN Heizkreis I/II MODGRAD AUS...
- Seite 6 Inhaltsverzeichnis Allgemeines EEPROM-Check Umwälzpumpenschaltung Schaltung nach Heizbedarf Schaltung nach Heizgrenzen Pumpen-Nachlauf Pumpenblockierschutz Mischerblockierschutz Teil 4: Anhang Zubehör Das Bedienmodul BM 8 Fernbedienung FBR2 DCF-Empfänger Telefonschalter Systembus Das Heizanlagensystem Fehlermeldungen Fehlersuche Technische Werte...
-
Seite 7: Teil1: Bedienung
Bedienung im Normalbetrieb Teil1: Bedienung Teil1: Bedienung d Betriebsartenwahl Teil1: Bedienung Durch Drehen des Knopfes können Sie die gewünschte Für die erste Inbetriebnahme bzw. für die Betriebsart wählen. Die gewählte Betriebsart wird durch ein „Ebene Installation“ lesen Sie bitte die Symbol unten in der Anzeige dargestellt. -
Seite 8: Wirkung Der Betriebsart
Bedienung im Normalbetrieb Teil1: Bedienung Service (automatische Rücksetzung nach 15 min) Kessel regelt auf Kesselsolltemperatur = maximale Kesseltemperatur => siehe Seite 35; sowie die Kesseltemperatur von 65°C erreicht ist, regeln die Verbraucher auf ihre maximale Vorlauftemperatur zur Abführung der Wärme (Kühlfunktion). Die Kühlfunktion muss in den Verbraucherkreisen über einen Einstellwert explizit freigegeben werden. -
Seite 9: Anzeige Im Normalbetrieb
Bedienung im Normalbetrieb Teil1: Bedienung Erläuterungen Anzeige im Normalbetrieb aktuelle Uhrzeit Frei wählbare Anzeige (siehe Parameter „AUSWAHL ANZ“) DCF Empfang OK (nur bei angeschlossenem Empfänger über eBUS) Bus-Symbol (wenn dieses Symbol nicht erscheint Datenleitung zu angeschlossenen CAN Reglern überprüfen => eBUS über Ebene ANZEIGEN prüfen) Darstellung des aktiven Heizprogramms für den Aufgrund der Toleranzen von Fühlern sind... - Seite 10 Bedienung im Normalbetrieb Teil1: Bedienung Anzeige der Anzahl der aktiven Wärmeerzeuger (nur bei Kaskaden)
-
Seite 11: Veränderung Der Einstellungen
Veränderung der Einstellungen Teil1: Bedienung Veränderung der Einstellungen Bedienelemente A => Drehgeber Zum Verändern oder Abfragen von Einstellwerten muss Wert/Ebene suchen oder Wert verstellen zunächst die Bedienklappe geöffnet werden. => Regler schaltet in den Bedien-Modus B => Programmier-Taste • Auswahl einer Werteebene Anzeige •... -
Seite 12: Bedienebenen
Veränderung der Einstellungen Teil1: Bedienung Bedienebenen Die Bedienung ist in verschiedene Bereiche unterteilt: Allgemein - Anzeigen - Benutzer - Zeitprogramme – Allgemein SERVICE Fachmann. Beim Öffnen der Bedien-Klappe gelangt DATUM/ZEIT/FERIEN man automatisch in den Anzeigenbereich. Bedien d Links drehen • Klappe Im Display wird für kurze Zeit (1 Uhrlauf) der aktuelle d Rechts drehen... -
Seite 13: Bereiche
Veränderung der Einstellungen Teil1: Bedienung Bereiche Ebenen Allgemein Die Einstellwerte in den verschiedenen Bereichen sind in Bedienebenen sortiert Zusammenfassung einer Auswahl von Werten • Anlage Service => für den Servicetechniker • Warmwasser Datum/Zeit/Ferien => für den Benutzer • Heizkreis I Anzeigen •... -
Seite 14: Teil 2: Übersicht Der Anzeige- Und Einstellwerte
Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte Teil 2: Übersicht der Anzeige- und Einstellwerte Teil 2: Übersicht der Anzeige- / Einstellwerte a Klappe AUF nach links Ebene suchen, mit öffnen Bereich Allgemein Wenn ein Regler der Heizanlage als ZEITMASTER (Hauptebene mit d wählen und mit öffnen) eingestellt wurde (Zeitvorgabe für alle Regler siehe... - Seite 15 Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte Geben Sie bitte nicht den Reisetag, sondern den Ferien => Wertegruppe ersten Ferientag als Startdatum ein (an diesem Tag (Ebene Allgemein-> Datum/Zeit/Ferien) wird nicht mehr geheizt). Alle Werte in dieser Ebene werden der Reihe nach eingestellt =>...
-
Seite 16: Service
Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte Service a Klappe AUF nach links Ebene suchen, mit öffnen In diesem Bereich sind Werte für den Kundendienst zusammengefaßt, um einen schnellen Zugriff zu Für diese Funktion ist die Eingabe der Codenummer ermöglichen. -
Seite 17: Sensortest
Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte SENSORTEST Weitere Einträge Sensortest => Wertegruppe (Ebene Allgemein-> Service) (Ebene Allgemein-> Service) Sensor/Fühler mit d auswählen => Wert wird angezeigt Wert mit d auswählen => Wert wird angezeigt Pufferspeichertemperatur Unten SW-NR XXX-XX Softwarenummer mit Index Pufferspeichertemperatur Mitte bzw. -
Seite 18: Kask Handbtr (Nur Mit Code-Nr.)
Bereich Allgemein Teil 2: Übersicht der Anzeige- und Einstellwerte KUNDENDIENST SW-NR XXX-XX Anzeige der Softwarenummer mit Index (bei Problemen / Eingabe der Werte für die jährliche Wartungsmeldung bzw. Fragen zum Regler bitte angeben) der Betriebsstunden. Löschen der aktiven Wartungsanzeige: KASK HANDBTR (nur mit Code-Nr.) Bedienklappe öffnen, 2x Prog.-Taste b drücken, mit d (Nur bei Kaskaden =>... -
Seite 19: Bereich Anzeigen
Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte T-AUSSEN Bereich Anzeigen Die gemessene Außentemperatur wird für die Regelung Nur Anzeige - kein Verstellen möglich. Anzeige geglättet. Hier wird der geglättete Wert angezeigt. erfolgt nur, wenn der Fühler angeschlossen, bzw. der Wert T-EXT SOLL vorhanden ist, sonst „----„... -
Seite 20: Modgrad (Nur Bei We Über Bus-Anschluss)
Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte MODGRAD (nur bei WE über BUS-Anschluss) Nur wenn ein modulierender Wärmeerzeuger über BUS angeschlossen ist und diesen Wert sendet. -
Seite 21: Warmwasser
Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte Eine Anzeige erfolgt nur, wenn der Fühler Warmwasser angeschlossen, bzw. der Wert in der Anlage vorhanden ist. T-WW SOLL Aktuelle Warmwasser Solltemperatur Ist der Einstellwert nicht vorhanden, wird er ausgeblendet, nach Heizprogramm und Betriebsart oder es erscheinen Striche (- - - -) in der Anzeige. -
Seite 22: Solar/Mf
Bereich Anzeigen Teil 2: Übersicht der Anzeige- und Einstellwerte Auf diese Seite erscheinen nur die Parameter deren Solareinbindung entsprechende Funktionen implementiert und auch Siehe Beschreibung Multifunktion 1-4 unter Fachmann. aktiviert sind. T-MF(1-4) Den vier vorhandenen Multifunktionsrelais ist jeweils ein Solar/MF Fühler zugeordnet. -
Seite 23: Bereich Benutzer
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Benutzer a Klappe AUF nach rechts Ebene suchen, mit öffnen Alle Einstellwerte die durch den Betreiber der Anlage DEUTSCH => Sprache eingestellt werden. Einstellen der Sprache des Reglers KONTRAST Anlage Einstellen der Intensität der Anzeige Alle Einstellwerte, die keinem Verbraucherkreis AUSWAHL ANZ... -
Seite 24: Warmwasser
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte T-WW 1-3 (Warmwasser Solltemperatur) Warmwasser Einstellen der gewünschten Warmwassertemperatur Bezeichnung Wertebereich Standard T-WW 1 => wirkt in der ersten Freigabezeit, T-WW 2 => wirkt in der zweiten Freigabezeit, 1X WWASSER 00, 01 (AUS/EIN) 00 = AUS T-WW 3 =>... -
Seite 25: Antileg (Antilegionellenfunktion)
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte ANTILEG (Antilegionellenfunktion) 01 => Aktivierung der Antilegionellenfunktion. -
Seite 26: Heizkreis I / Ii
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte BETRIEBSART Heizkreis I / II - - - - => Hier gilt der Programmschalter des Reglers. Bezeichnung Wertebereich Standard Bei Einstellung einer abweichenden Betriebsart gilt diese BETRIEBSART - - - - ----, ,F1,F2, nur für den zugeordneten Heizkreis. -
Seite 27: Heizgrenze-T/Heizgrenze-N (Tag/Nacht)
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte HEIZGRENZE-T/HEIZGRENZE-N (Tag/Nacht) Vorlauftemperatur [°C] Nur gültig, wenn die Funktion aktiviert ist => Einstellwert “Fachmann/Heizkreis/BETRIEB HZKP = 01=> Pumpenschaltung nach Heizgrenze“ Übersteigt die durch den Regler gemessene und gemittelte Außentemperatur die hier eingestellte Heizgrenze, so wird die Beheizung gesperrt, die Pumpen schalten ab und die Mischer fahren zu. -
Seite 28: Heizk-Adap (Heizkurvenadaption)
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte HEIZK-ADAP (Heizkurvenadaption) RAUMEINFL (Raumfühlereinfluß) Nur aktiv bei Anschluss des analogen Raumgerätes FBR Nur aktiv bei Anschluss des analogen Raumgerätes FBR (Raumfühler + Wahl der Betriebsart) und eines (Raumfühler + Wahl der Betriebsart). Außenfühlers. -
Seite 29: Aufh-Optim (Aufheizoptimierung)
Bereich Benutzer Teil 2: Übersicht der Anzeige- und Einstellwerte ABSENK-OPTIM (Absenk-Optimierung) AUFH-OPTIM (Aufheizoptimierung) Automatische Optimierung der Sperrung des Brenners Aktivierung der Funktion zur automatischen Vorverlegung zum Ende der eingestellten Heizzeit. des Heizzeitbeginns. Während des eingestellten Zeitraums vor dem Heizzeit- Beispiel: Heizprogramm 6.00 Uhr – 22.30 Uhr ende (nur bei letzter Heizzeit) wird der Brenner nicht mehr AUS: Um 6.00 Uhr wird mit der Beheizung der Wohnung gestartet, wenn er nicht bereits in Betrieb ist. -
Seite 30: Bereich Zeitprogramme
Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Zeitprogramme a Klappe AUF nach rechts Ebene suchen, mit öffnen In diesem Bereich können alle Zeitprogramme eingestellt werden. Auswahl eines Zeitprogramms Auflistung der verfügbaren Zeitprogramme Bei maximaler Konfiguration des Reglers Klappe öffnen =>... -
Seite 31: Einstellen Der Zeit-/Heizprogramme
Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Einstellen der Zeit-/Heizprogramme d Wochentag (Mo-So) oder Block wählen (MO-FR => Montag-Freitag, SA-SO => Samstag-Sonntag, MO-SO => Montag-Sonntag) b Wochentag/Block öffnen (siehe links) => „I EIN 20°C“ Erste Einschaltzeit – Sollwert I = 20°C d erste Einschaltzeit einstellen =>... - Seite 32 Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Heizkreis 1 Heizkreis 2 Heizprogramm 1 => Werkseinstellung: Heizprogramm 1 => Werkseinstellung: Mo. bis Fr.: 06:00 bis 22.00 Mo. bis Fr.: 06:00 bis 22.00 Sa. und So.: 07:00 bis 23:00 Sa. und So.: 07:00 bis 23:00 Heizzeit 1 Heizzeit 2 Heizzeit 3...
- Seite 33 Bereich Zeitprogramme Teil 2: Übersicht der Anzeige- und Einstellwerte Warmwasser Zirkulation Werkseinstellung: Werkseinstellung: Mo. bis Fr.: 05:00 bis 21.00 Mo. bis Fr.: 05:00 bis 21.00 Sa. und So.: 06:00 bis 22:00 Sa. und So.: 06:00 bis 22:00 Heizzeit 1 Heizzeit 2 Heizzeit 3 Heizzeit 1 Heizzeit 2...
-
Seite 34: Bereich Fachmann
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Bereich Fachmann Klappe AUF nach rechts Ebene suchen, mit öffnen Die Veränderung dieser Einstellwerte ist erst nach Eingabe der Code-Nr. möglich (siehe Seite 16). CODENUMMER E Falsche Einstellungen dieser Werte können zu Nach Eingabe der Codenummer (siehe Seite 16) können Fehlfunktionen und Schäden an der Anlage führen. -
Seite 35: Ebus Versorg (Versorgung Für Ebus)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 00 = AUS => Der Widerstand wird nicht gesetzt MAX/MIN T-SAMML (nur bei Kaskade) 01 = EIN => Der Widerstand wird gesetzt Siehe T-WE 1/2 MAX/MIN.. EBUS VERSORG (Versorgung für eBUS) Ein- / Ausschalten der eBUS Versorgung nach angeschlossenen Geräten (Strombilanz). -
Seite 36: 0-10 V Funktion
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte UA => Ab dieser Spannung folgt WE = AUS (Muss außerhalb der gültigen Spannungswerte liegen) 0-10 V Funktion Anlage Wenn der Regler dem WE die Solltemperatur über einen Bezeichnung Wertebereich Standard Spannungseingang vorgibt, kann der 0-10V Ausgang des ANFAHRENTL 10°C –... -
Seite 37: Hysterese (Dyn. Schalthysterese Stufe 1)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 00 = Minimalbegrenzung auf Heizkurve Bei längerem Brennerbetrieb (hohe Heizlast) wird die Der WE schaltet ein, wenn die von den Hysterese automatisch auf 5K reduziert. Dadurch wird das Verbrauchern geforderte Temperatur unterschritten Aufheizen des Kessels auf unnötig hohe Temperaturen wird. -
Seite 38: We Gefunden (Anzahl Der We)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte die Liste eingetragen. Dieser Wert kann anschließend WE FOLGE1 1 2 3 4 5 6 7 8 manuell korrigiert werden. WE FOLGE2 8 7 6 5 4 3 2 1 Wird nach einem Neustart oder nach Aktivierung des FOLGEMODUS 01 - 06 Parameters KONFIG NEU ein Kessel, der schon einmal... -
Seite 39: Regeldiff (Sammler-Regeldifferenz)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Die WW STUFEN müssen in der BUS-KENNUNG MAX T-WE (Maximaltemperatur der WE) unbedingt vorne liegen => 01 - xx. Schützt vor Überhitzung einzelner WE der Kaskade / verhindert das Auslösen des STB (Abregelwert). REGELDIFF (Sammler-Regeldifferenz) Anzeige der Sammler-Regeldifferenz Mit diesem Parameter kann eine Temperatur eingestellt... -
Seite 40: Nachst Zeit (Nachstellzeit Für I-Regler)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Berechnung: Erreicht die aufsummierte Regeldifferenz in WE FOLGE1 (Kesselfolge 1) Kelvin den eingestellten Wert, so bewirkt dies die Eingabe der Reihenfolge in der die Kessel bei Folge 1 in Abschaltung aller WE. Betrieb gehen. -
Seite 41: Folgewechsel (Zeit Bis Folgewechsel)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 2. Brenner bzw. Brennerstufe 2: siehe folgende Seite => Anlage (nur bei Kaskaden bzw. 2-stufigem Betrieb) Schaltverhalten bei 2-stufigen Brennern Bezeichnung Wertebereich Standard WE KUEHLFKT (Kühlfunktion für die WE) FOLGEWECHSEL 10 - 800 Std. 200 Std. -
Seite 42: Schaltverhalten Bei 2-Stufigen Brennern
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Schaltverhalten bei 2-stufigen Brennern Dieses Schaltverhalten wirkt auch für den Betrieb von zwei schaltenden Wärmeerzeugern über die 57°C Brennerrelais A6 und A7. 55°C Einschalten der 1. Brennerstufe bei unterschreiten der 50°C Solltemperatur des WE. -
Seite 43: We1 Typ (Art Des Primären Wärmeerzeugers)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 04 = 0-10V nur bei WE1 TYP = 01, 02 oder 03 Anlage (Konfiguration der Anlage) Brennerrelais werden parallel angesteuert Bezeichnung Wertebereich Standard Fühler KF [F8] muss angeschlossen werden WE1 TYP 00 –... -
Seite 44: Puffer (Speicherart Des Heizungspuffers)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 02 = Heizen gegen WW-Speicher => F6 Keine WE1 Sperrung bei EIN: T-WE2 > [F6 + HYST BRENN 2+ 5K] WE1-Typ = „Mehrstufig schaltend“ AUS: T-WE2 < [F6 + HYST BRENN 2] WE1-Typ = „Mehrstufig modulierend“... -
Seite 45: Estrichprogramm
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte Estrichprogramm Anlage ESTRICH (Aktivierung der Estrichtrocknung) Bezeichnung Wertebereich Standard Das Estrichprogramm kann für das Funktionsheizen nach ESTRICH 00, 01 (AUS/EIN) 00 = AUS DIN 4725 – 4 wie auch für das Belegreifheizen des frisch ESTRICH-PROG Siehe Erläuterung! verlegten Estrich genutzt werden. -
Seite 46: Warmwasser
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte PPL (Pumpenparallellauf) Warmwasser 00 => Warmwasservorrangbetrieb: Bei Bezeichnung Wertebereich Standard Warmwasserbereitung werden die Heizkreise gesperrt. Die LP SPERRE 00, 01 01 = EIN Mischer fahren zu und die Heizkreispumpen schalten ab. (AUS/EIN) 01 =>... -
Seite 47: T-We Ww (Überhöhung Bei Ww-Betrieb)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte T-WE WW (Überhöhung bei WW-Betrieb) TH-EINGANG (Speicher mit Thermostat) Kessel Solltemperatur bei Warmwasserbereitung = 00 => Warmwasserbereitung über Speicherfühler Warmwasser Solltemperatur + T-WE WW 01 => Warmwasserbereitung über Thermostat: Der Kessel muss bei der Warmwasserbereitung mit die Warmwasserbereitung wird bei Kurzschluß... -
Seite 48: Heizkreis I/Ii
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 02 => Schwimmbadregelung (nur für Heizkreis II) Die Parameter dieser Ebene ändern sich entsprechend der Diese Funktion kann zum Beheizen eines Schwimmbads gewählten Funktion für den Heizkreis [HZK-FUNKTION] genutzt werden. Der Mischer regelt die Vorlauftemperatur für den Schwimmbadwärmetauscher. -
Seite 49: Betrieb Hkp (Betriebsart Der Pumpen)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte • 04 => Rücklaufanhebung über Mischer Wiedereinschalten: Raumtemperatur < Raum Sollwert. Der Vorlauffühler des Heizkreises wird als Rücklauffühler Die Pumpe läuft, nach Einschalten, durch. des Kessels genutzt. Der Mischer regelt 24h auf den RAUMEINFL = “--„: •... -
Seite 50: Mischer Zu (Mischerdynamik Schließen)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte MISCHER ZU (Mischerdynamik Schließen) Die Heizkreispumpe des direkten Heizkreises wird erst abgeschaltet, wenn die Kesseltemperatur die Einstellen der Geschwindigkeit, mit der der Mischer bei eingestellte maximale Vorlauftemperatur um 8K einer Regelabweichung schließt. Eingegeben wird die übersteigt. -
Seite 51: Kurvenabst (Heizkurvenabstand)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte KURVENABST (Heizkurvenabstand) Die geforderte Kesseltemperatur eines Mischerkreises wird durch Addition der berechneten Solltemperatur für den Vorlauf des Heizkreises mit dem Heizkurvenabstand errechnet. Der Heizkurvenabstand gleicht Fühlertoleranzen und Wärmeverluste bis zum Mischer aus. ABNAHMEZWANG (Freigabe des Kreises) 00 =>... -
Seite 52: Funktionen Für Die Zusatzrelais
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte MF1 FUNKTION (Funktionswahl Relais MF1) Solar/MF T-MF1 SOLL (Schalttemperatur Relais MF1) Bezeichnung Wertebereich Standard MF1 HYST (Hysterese Relais MF1) MF(1-4) FUNKTION 00 - 26 00,00,01,02 T-MF(1-4) SOLL 30°C – 90°C 30°C 00 = Keine MF-Funktion 01 = Sammlerpumpe MF(1-4) HYST... -
Seite 53: Ein: T-Kollektor
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte 20 = Temperaturgesteuerte Zirkulationspumpe AUS: T-MF1 < [T-PUFFER U (F1) + MF1 HYST] T-ZIRK = Rücklauftemperatur der Zirkulationsleitung Anfahrentlastung: EIN: T-ZIRK < T-MF1 SOLL EIN: T-MF1 > T-MF1 SOLL AUS: T-ZIRK > [T-MF1 SOLL + MF1 HYST] AUS: T-MF1 <... - Seite 54 Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte AUS: T- KOLLEKTOR < HYST) [T-WW U + MF4 HYST] überschreitet. Das Einschalten der Pumpe erfolgt, wenn die Temperatur 25 = Rücklaufanhebung WE2 des Solarkollektors die Temperatur des Speichers im T-RUECKLAUF 2 = Rücklauftemperatur von der Anlage Bereich der Einspeisung (T-WW U) um die Hysterese EIN: T-RUECKLAUF 2 <...
-
Seite 55: F15 Funktion (Fühler Funktion F15)
Bereich Fachmann Teil 2: Übersicht der Anzeige- und Einstellwerte F15 FUNKTION (Fühler Funktion F15) 00 = Raumfühler für Heizkreis 2. Wird in dieser Position ein weiterer Fühler am Impulseingang [IMP] erkannt, so wird eine FBR ausgewertet. 01 = 0-10V Eingang => Für die Auswertung siehe Parameter SPG_KURVE in der Ebene Fachmann/Anlage. -
Seite 56: Teil 3: Allgemeine Funktionsbeschreibungen
Bereich Fachmann Teil 3: Allgemeine Funktionsbeschreibungen Teil 3: Allgemeine Funktionsbeschreibungen Warmwasserbereitung Teil 3: Allgemeine Funktionsbeschreibungen Die programmierte Warmwassertemperatur wird durch das Heizkreisregelung Schalten der Speicherladepumpe und des Brenners eingeregelt. Die Speicherladung startet, wenn die Witterungsabhängige Regelung eingestellte Solltemperatur im Speicher um 5K Über die eingestellte Heizkurve wird die Kessel- oder unterschritten wird. -
Seite 57: Eeprom-Check
Bereich Fachmann Teil 3: Allgemeine Funktionsbeschreibungen Die Funktion wird beendet, wenn die Außentemperatur um EEPROM-Check 1K über die eingestellte Frostschutztemperatur steigt. Alle 10 Minuten wird automatisch überprüft, ob die Einstellwerte des Reglers in den angegebenen Grenzen Kesselfrostschutz liegen. Wird ein Wert außerhalb der Grenzen festgestellt, Der Kesselfrostschutz wird aktiviert, wenn die so wird er durch den zugehörigen Standardwert ersetzt. -
Seite 58: Schaltung Nach Heizgrenzen
Bereich Fachmann Teil 3: Allgemeine Funktionsbeschreibungen Bei Raumfühlereinfluß „0“ läuft die Pumpe nach Die Vorlaufmaximaltemperatur wird überwacht. Abbruch einmaligem Heizbedarf in der Absenkzeit durch. bei Vorlaufmaximaltemperatur – 5K. Schaltung nach Heizgrenzen Übersteigt die durch den Regler gemessene und gemittelte Außentemperatur die eingestellte Heizgrenze, so wird die Beheizung gesperrt, die Pumpen schalten ab und die Mischer fahren zu. -
Seite 59: Teil 4: Anhang
Zubehör Teil 4: Anhang Teil 4: Anhang Fernbedienung FBR2 Zubehör Anschluss für HK1: Stecker I; (2+Sammelmasse+3) Das Bedienmodul BM 8 Anschluss für HK2: Stecker III; (1-3) (Nur für Reglertypen mit CAN-Bus Anschluss) Anschluss: Stecker IX; 1-4 Der Regler ermöglicht den Anschluss eines Bedienmoduls BM für jeden Heizkreis über eine Busleitung. -
Seite 60: Dcf-Empfänger
Zubehör Teil 4: Anhang DCF-Empfänger Telefonschalter Anschluss: Stecker VII; Klemme 1,2 Der Regler kann einen eBUS DCF Empfänger auf den eBUS FA-Klemmen auswerten. Ist der DCF Empfänger angeschlossen, wird die Uhrzeit des Reglers aktualisiert, sobald der DCF eine gültige Zeit auf dem BUS sendet. -
Seite 61: Systembus
Systembus Teil 4: Anhang Systembus Das Heizanlagensystem Dieser Regler kann durch Zusatzmodule, die über den integrierten BUS angeschlossen werden, modular erweitert werden. Das System kann in der Maximalausstattung zur Regelung der folgenden Komponenten einer Heizungsanlagen verwendet werden Kessel (modulierend oder schaltend) 1-15 gemischte witterungsgeführte Heizkreise 0-15 Raumregler (digital oder analog) Solarsystem (2 Kollektoren, 2 Speicher) -
Seite 62: Fehlermeldungen
Systembus Teil 4: Anhang Fehlermeldungen E 78 F8: Kesselfühler / Sammlerfühler (Kaskade) E 80 Raumfühler HK1, F2: Pufferfühler Mitte Fehler Fehlerbeschreibung E 83 Raumfühler HK2, Kommunikations-Fehler F15: Schwimmbadfühler (Speicher 3) E 90 Adr. 0 und 1 am Bus. Die Buskennungen 0 und 1 E 135 F12: WW-Speicherfühler unten, Multifunktion 2 dürfen nicht gleichzeitig verwendet werden. -
Seite 63: Fehlersuche
Fehlersuche Teil 4: Anhang Im Mischererweiterungsregler bei Verbindung zum Fehlersuche Kesselregler => Anzeige der Außen- und der Kesseltemperatur (siehe „Anzeigen/Anlage“) Allgemein Bediengerät => Anzeige der Raumtemperatur und Bei Fehlverhalten Ihrer Anlage sollten Sie zunächst die ausblenden der aktuelle Raum Solltemperatur „----“ (siehe korrekte Verkabelung der Regler und Reglerkomponenten „Anzeigen/Heizkreis“) überprüfen. -
Seite 64: Technische Werte
Technische Werte Technische Werte 230 V AC ± 10% Versorgungsspannung nach IEC 38 Brenner schaltet nicht Leistungsaufnahme max 8 VA rechtzeitig aus Schaltleistung der Relais 250V 2 (2) A Kesselminimaltemperatur und Max. Strom über Klemme L1´ 10 A Art der Minimalbegrenzung überprüfen =>...
