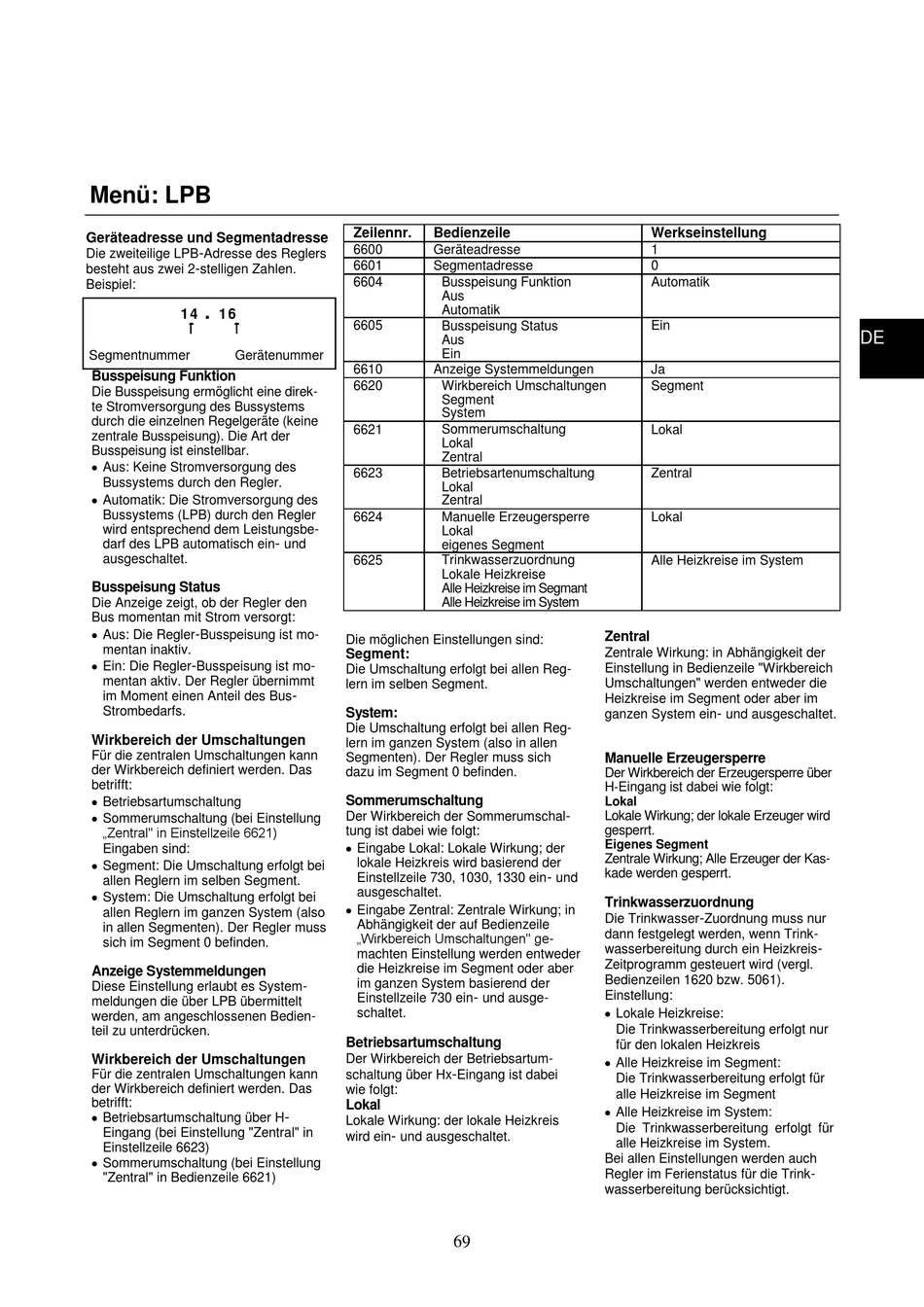

Menü: LPB
Geräteadresse und Segmentadresse
-
Die zweiteilige LPB Adresse des Reglers
-
besteht aus zwei 2 stelligen Zahlen.
Beispiel:
.
1 4 1 6
Segmentnummer Gerätenummer
Busspeisung Funktion
Die Busspeisung ermöglicht eine direk-
te Stromversorgung des Bussystems
durch die einzelnen Regelgeräte (keine
zentrale Busspeisung). Die Art der
Busspeisung ist einstellbar.
 Aus: Keine Stromversorgung des
Bussystems durch den Regler.
 Automatik: Die Stromversorgung des
Bussystems (LPB) durch den Regler
wird entsprechend dem Leistungsbe-
darf des LPB automatisch ein
ausgeschaltet.
Busspeisung Status
Die Anzeige zeigt, ob der Regler den
Bus momentan mit Strom versorgt:
 Aus: Die Regler
-
Busspeisung ist mo-
mentan inaktiv.
 Ein: Die Regler
-
Busspeisung ist mo-
mentan aktiv. Der Regler übernimmt
im Moment einen Anteil des Bus
Strombedarfs.
Wirkbereich der Umschaltungen
Für die zentralen Umschaltungen kann
der Wirkbereich definiert werden. Das
betrifft:
 Betriebsartumschaltung
 Sommerumschaltung (bei Einstellung
„Zentral" in Einstellzeile 6621)
Eingaben sind:
 Segment: Die Umschaltung erfolgt bei
allen Reglern im selben Segment.
 System: Die Umschaltung erfolgt bei
allen Reglern im ganzen System (also
in allen Segmenten). Der Regler muss
sich im Segment 0 befinden.
Anzeige Systemmeldungen
Diese Einstellung erlaubt es System-
meldungen die über LPB übermittelt
werden, am angeschlossenen Bedien-
teil zu unterdrücken.
Wirkbereich der Umschaltungen
Für die zentralen Umschaltungen kann
der Wirkbereich definiert werden. Das
betrifft:
 Betriebsartumschaltung über H
Eingang (bei Einstellung "Zentral" in
Einstellzeile 6623)
 Sommerumschaltung (bei Einstellung
"Zentral" in Bedienzeile 6621)
Zeilennr. Bedienzeile
6600 Geräteadresse
6601 Segmentadresse
6604 Busspeisung Funktion
Aus
Automatik
6605
Busspeisung Status
Aus
Ein
6610 Anzeige Systemmeldungen
6620 Wirkbereich Umschaltungen
Segment
System
6621 Sommerumschaltung
Lokal
Zentral
6623 Betriebsartenumschaltung
Lokal
Zentral
6624 Manuelle Erzeugersperre
Lokal
-
und
eigenes Segment
Trinkwasserzuordnung
6625
Lokale Heizkreise
Alle Heizkreise im Segmant
Alle Heizkreise im System
Die möglichen Einstellungen sind:
Segment:
Die Umschaltung erfolgt bei allen Reg-
lern im selben Segment.
-
System:
Die Umschaltung erfolgt bei allen Reg-
lern im ganzen System (also in allen
Segmenten). Der Regler muss sich
dazu im Segment 0 befinden.
Sommerumschaltung
Der Wirkbereich der Sommerumschal-
tung ist dabei wie folgt:
 Eingabe Lokal: Lokale Wirkung; der
lokale Heizkreis wird basierend der
Einstellzeile 730, 1030, 1330 ein
ausgeschaltet.
 Eingabe Zentral: Zentrale Wirkung; in
Abhängigkeit der auf Bedienzeile
„Wirkbereich Umschaltungen" ge-
machten Einstellung werden entweder
die Heizkreise im Segment oder aber
im ganzen System basierend der
Einstellzeile 730 ein
schaltet.
Betriebsartumschaltung
Der Wirkbereich der Betriebsartum-
schaltung über Hx
wie folgt:
Lokal
-
Lokale Wirkung: der lokale Heizkreis
-
wird ein und ausgeschaltet.
Zentral
Zentrale Wirkung: in Abhängigkeit der
Einstellung in Bedienzeile "Wirkbereich
Umschaltungen" werden entweder die
Heizkreise im Segment oder aber im
ganzen System ein
Manuelle Erzeugersperre
Der Wirkbereich der Erzeugersperre über
H - Eingang ist dabei wie folgt:
Lokal
Lokale Wirkung; der lokale Erzeuger wird
gesperrt.
Eigenes Segment
Zentrale Wirkung; Alle Erzeuger der Kas-
kade werden gesperrt.
-
und
Trinkwasserzuordnung
Die Trinkwasser
dann festgelegt werden, wenn Trink-
wasserbereitung durch ein Heizkreis
Zeitprogramm gesteuert wird (vergl.
Bedienzeilen 1620 bzw. 5061).
Einstellung:
-
und ausge-
 Lokale Heizkreise:
Die Trinkwasserbereitung erfolgt nur
für den lokalen Heizkreis
 Alle Heizkreise im Segment:
-
Eingang ist dabei
Die Trinkwasserbereitung erfolgt für
alle Heizkreise im Segment
 Alle Heizkreise im System:
Die Trinkwasserbereitung erfolgt für
alle Heizkreise im System.
Bei allen Einstellungen werden auch
Regler im Ferienstatus für die Trink-
wasserbereitung berücksichtigt.
69
Werkseinstellung
1
0
Automatik
Ein
Ja
Segment
Lokal
Zentral
Lokal
Alle Heizkreise im System
-
und ausgeschaltet.
-
Zuordnung muss nur
-
