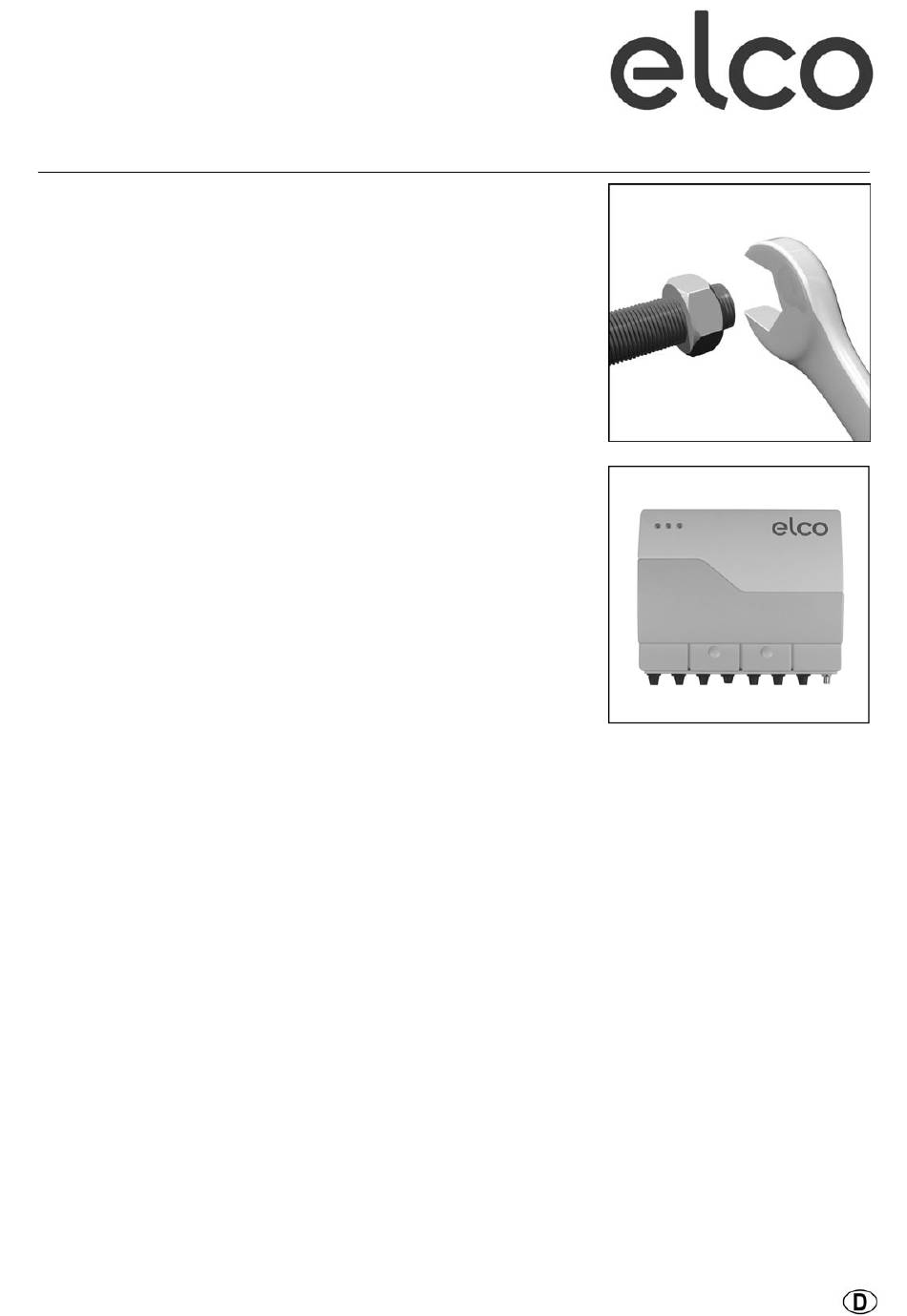

- Seite 1 Betriebsanleitung für die autorisierte Fachkraft REMOTE BOX für 7-poligen Brennerstecker 10/2005 Art.Nr. 12 053 709...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Normen und Vorschriften Allgemeine Hinweise Inhaltsverzeichnis Seite Normen und Vorschriften................2 Allgemeine Hinweise ..................2 Gewährleistungsbedingungen ................ 2 Produktbeschreibung..................3 Lieferumfang, Technische Daten ..............3 Abmessungen, Stromlaufplan................. 4 Montage ......................5 Elektroanschluss, Betriebszustände ............... 6 Antennenanschluss, GPRS/GSM Feldstärkenmessung........7 Erstinbetriebnahme.................. -
Seite 3: Produktbeschreibung

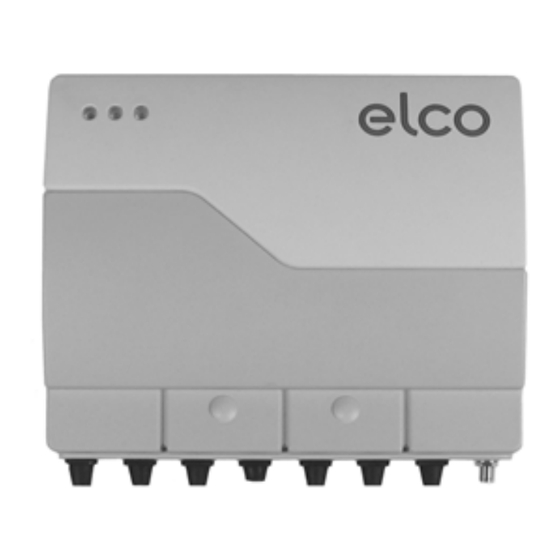

Produktbeschreibung Lieferumfang Technische Daten Produktbeschreibung Die REMOTE BOX ist ein Kommunika- tionssystem das die drahtlose Verbin- dung der Brennersteuerung mit dem Internet aufbaut. Es ist eine Fernalarmierung / Ferndiag- nose via Internet vom/durch den Servi- ce möglich. Die REMOTE BOX wird steckerfertig im Karton angeliefert. -
Seite 4: Abmessungen Stromlaufplan
Abmessungen Stromlaufplan... -
Seite 5: Montage
Der Montagerahmen kann als Bohr- schablone verwendet werden. REMOTE BOX am Rahmen montieren, hierzu • REMOTE BOX (3) in die oberen Bü- gel (4) des Montagerahmens einhän- gen, nach unten schieben und mit Befestigungsschraube (5) sichern. • Abdeckung (6) aufstecken und mit... -
Seite 6: Elektroanschluss, Betriebszustände
Rote LED REMOTE BOX ist ausgeschaltet (Pos.1) blinkend REMOTE BOX ist eingeschaltet, aber keine Verbindung zwischen REMOTE BOX und 7-poligem Stecker des Brenners REMOTE BOX ist eingeschaltet, Verbindung zwischen REMOTE BOX und 7-poligem Stecker des Brenners ist hergestellt. REMOTE BOX funktioniert nicht Grüne LED... -
Seite 7: Antennenanschluss Gprs/Gsm Feldstärkenmessung
5 x blinkende grüne LED = Maximaler GSM Netz Empfang Es müssen mindestens 2 Blinkim- pulse für einen dauerhaften GSM/GPRS-Empfang vorhanden sein. Die REMOTE BOX verlässt die GSM Feldstärkenmessung, wenn einer der folgenden Fälle auftritt • 10 Minuten nach Betätigen der Erstin- betriebnahmetaste. -
Seite 8: Erstinbetriebnahme
(rote LED (1) bleibt dauerhaft an) Erstinbetriebnahme Wird die Taste für die Erstinbetrieb- nahme (5) länger als 10 Sekunden be- tätigt, beginnt die REMOTE BOX die Daten der Anlage auszulesen. Die Da- ten werden von der REMOTE BOX verarbeitet und mit einer SMS zum Service gesendet. -
Seite 9: Störmeldetabelle
Wartungsarbeiten am Brenner die Aus- • Bei Erstinbetriebnahme (Taste 5). gabe von Störmeldungen zu unterdrü- • Automatisch nach einer Zeit von cken, kann die REMOTE BOX über den Taster Wartung (4) deaktiviert werden. 2 Stunden. Dazu Taster länger als 5sec. betätigen. • Nach Spannungsausfall •... -
Seite 10: Ersatzteile
Ersatzteile Pos. Bezeichnung Artikel-Nr. Stabantenne für REMOTE BOX mit Wandhalter 12 050 299 Verlängerungskabel für Antenne Länge 3m 12 050 310 Verlängerungskabel für Antenne Länge 7m 12 050 321 Wielandstecker Steckerteil 7-polig 13 009 670 Wielandstecker Buchsenteil 7-polig 13 009 672... - Seite 12 ELCO GmbH Service: D - 64546 Mörfelden-Walldorf ELCO Austria GmbH A - 2544 Leobersdorf ELCOTHERM AG CH - 7324 Vilters ELCO-Rendamax B.V. NL - 1410 AB Naarden ELCO Belgium n.v./s.a. B - 1731 Zellik...
