Montage
Elektrische Installation
DE
3

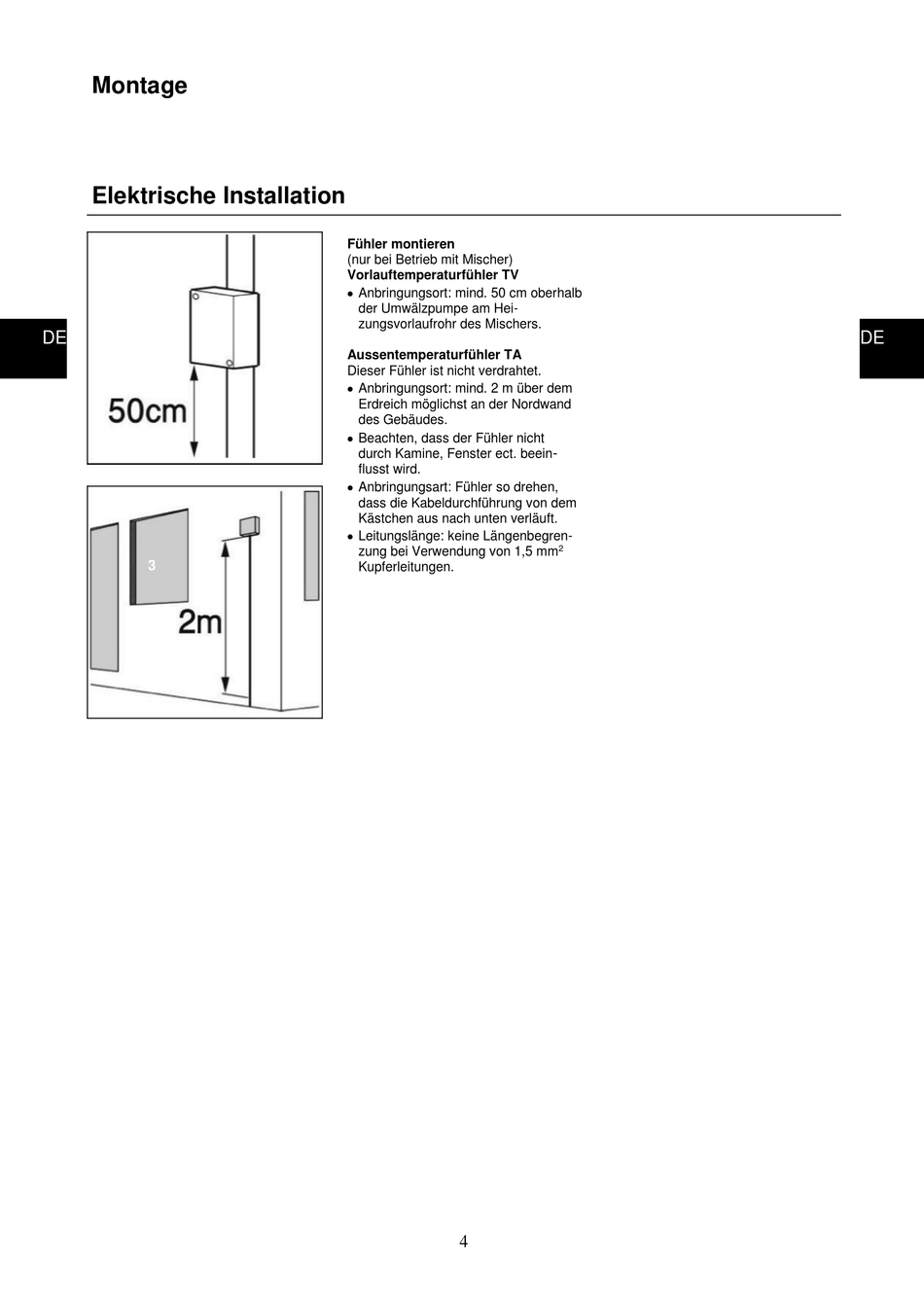

Fühler montieren
(nur bei Betrieb mit Mischer)
Vorlauftemperaturfühler TV
Anbringungsort: mind. 50 cm oberhalb
der Umwälzpumpe am Hei-
zungsvorlaufrohr des Mischers.
Aussentemperaturfühler TA
Dieser Fühler ist nicht verdrahtet.
Anbringungsort: mind. 2 m über dem
Erdreich möglichst an der Nordwand
des Gebäudes.
Beachten, dass der Fühler nicht
durch Kamine, Fenster ect. beein
flusst wird.
Anbringungsart: Fühler so drehen,
dass die Kabeldurchführung von dem
Kästchen aus nach unten verläuft.
Leitungslänge: keine Längenbegren-
zung bei Verwendung von 1,5 mm
Kupferleitungen.
