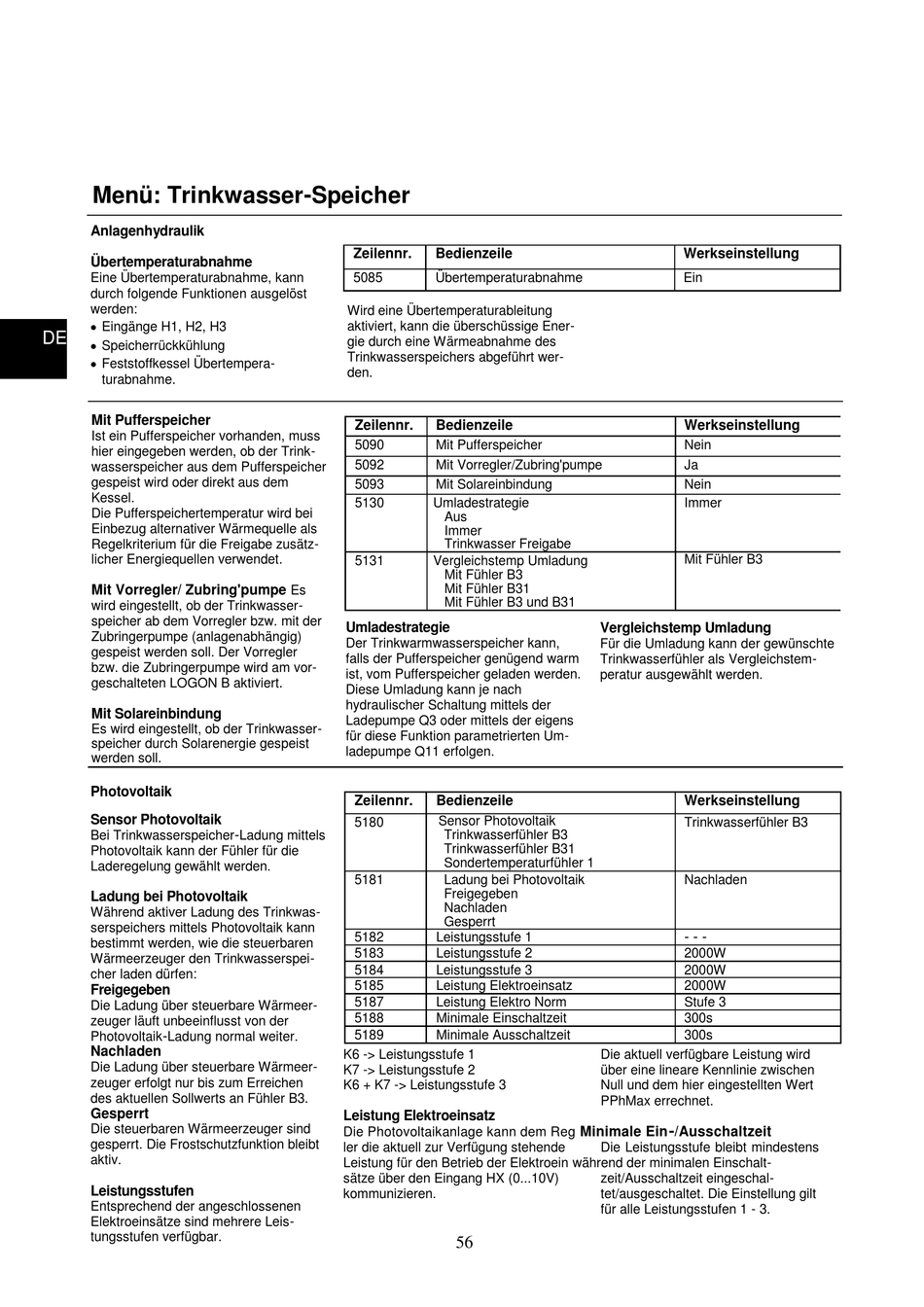

Menü: Trinkwasser - Speicher
Anlagenhydraulik
Übertemperaturabnahme
Eine Übertemperaturabnahme, kann
durch folgende Funktionen ausgelöst
werden:
 Eingänge H1, H2, H3
DE
 Speicherrückkühlung
 Feststoffkessel Übertempera-
turabnahme.
Mit Pufferspeicher
Ist ein Pufferspeicher vorhanden, muss
hier eingegeben werden, ob der Trink-
wasserspeicher aus dem Pufferspeicher
gespeist wird oder direkt aus dem
Kessel.
Die Pufferspeichertemperatur wird bei
Einbezug alternativer Wärmequelle als
Regelkriterium für die Freigabe zusätz-
licher Energiequellen verwendet.
Mit Vorregler/ Zubring'pumpe
wird eingestellt, ob der Trinkwasser-
speicher ab dem Vorregler bzw. mit der
Zubringerpumpe (anlagenabhängig)
gespeist werden soll. Der Vorregler
bzw. die Zubringerpumpe wird am vor-
geschalteten LOGON B aktiviert.
Mit Solareinbindung
Es wird eingestellt, ob der Trinkwasser-
speicher durch Solarenergie gespeist
werden soll.
Photovoltaik
Sensor Photovoltaik
Bei Trinkwasserspeicher
Photovoltaik kann der Fühler für die
Laderegelung gewählt werden.
Ladung bei Photovoltaik
Während aktiver Ladung des Trinkwas-
serspeichers mittels Photovoltaik kann
bestimmt werden, wie die steuerbaren
Wärmeerzeuger den Trinkwasserspei-
cher laden dürfen:
Freigegeben
Die Ladung über steuerbare Wärmeer-
zeuger läuft unbeeinflusst von der
-
Photovoltaik Ladung normal weiter.
Nachladen
Die Ladung über steuerbare Wärmeer-
zeuger erfolgt nur bis zum Erreichen
des aktuellen Sollwerts an Fühler B3.
Gesperrt
Die steuerbaren Wärmeerzeuger sind
gesperrt. Die Frostschutzfunktion bleibt
aktiv.
Leistungsstufen
Entsprechend der angeschlossenen
Elektroeinsätze sind mehrere Leis-
tungsstufen verfügbar.
Zeilennr.
5085
Wird eine Übertemperaturableitung
aktiviert, kann die überschüssige Ener-
gie durch eine Wärmeabnahme des
Trinkwasserspeichers abgeführt wer-
den.
Zeilennr.
5090
5092
5093
5130
5131
Es
Umladestrategie
Der Trinkwarmwasserspeicher kann,
falls der Pufferspeicher genügend warm
ist, vom Pufferspeicher geladen werden.
Diese Umladung kann je nach
hydraulischer Schaltung mittels der
Ladepumpe Q3 oder mittels der eigens
für diese Funktion parametrierten Um-
ladepumpe Q11 erfolgen.
Zeilennr.
5180
-
Ladung mittels
5181
5182
5183
5184
5185
5187
5188
5189
K6 -> Leistungsstufe 1
K7 -> Leistungsstufe 2
K6 + K7 -> Leistungsstufe 3
Leistung Elektroeinsatz
Die Photovoltaikanlage kann dem Reg
ler die aktuell zur Verfügung stehende
Leistung für den Betrieb der Elektroein während der minimalen Einschalt-
sätze über den Eingang HX (0...10V)
kommunizieren.
Bedienzeile
Übertemperaturabnahme
Bedienzeile
Mit Pufferspeicher
Mit Vorregler/Zubring'pumpe
Mit Solareinbindung
Umladestrategie
Aus
Immer
Trinkwasser Freigabe
Vergleichstemp Umladung
Mit Fühler B3
Mit Fühler B31
Mit Fühler B3 und B31
Vergleichstemp Umladung
Für die Umladung kann der gewünschte
Trinkwasserfühler als Vergleichstem-
peratur ausgewählt werden.
Bedienzeile
Sensor Photovoltaik
Trinkwasserfühler B3
Trinkwasserfühler B31
Sondertemperaturfühler 1
Ladung bei Photovoltaik
Freigegeben
Nachladen
Gesperrt
Leistungsstufe 1
Leistungsstufe 2
Leistungsstufe 3
Leistung Elektroeinsatz
Leistung Elektro Norm
Minimale Einschaltzeit
Minimale Ausschaltzeit
Die aktuell verfügbare Leistung wird
über eine lineare Kennlinie zwischen
Null und dem hier eingestellten Wert
PPhMax errechnet.
Minimale Ein-/Ausschaltzeit
Die Leistungsstufe bleibt mindestens
zeit/Ausschaltzeit eingeschal-
tet/ausgeschaltet. Die Einstellung gilt
für alle Leistungsstufen 1 - 3.
56
Werkseinstellung
Ein
Werkseinstellung
Nein
Ja
Nein
Immer
Mit Fühler B3
Werkseinstellung
Trinkwasserfühler B3
Nachladen
- - -
2000W
2000W
2000W
Stufe 3
300s
300s
