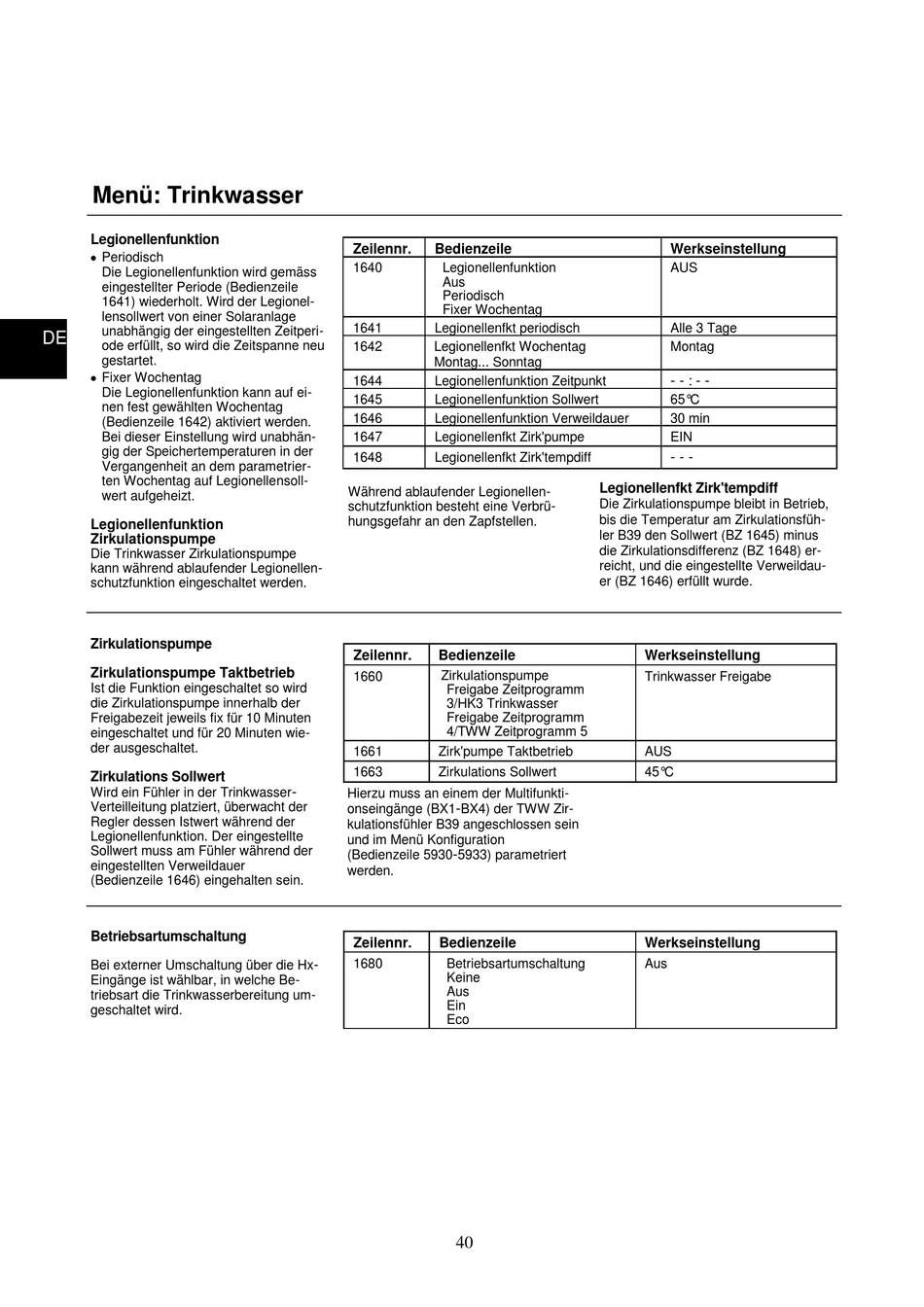

elco RVS43 Bedienungsanleitung Seite 40

Menü: Trinkwasser
Legionellenfunktion
 Periodisch
Die Legionellenfunktion wird gemäss
eingestellter Periode (Bedienzeile
1641) wiederholt. Wird der Legionel-
lensollwert von einer Solaranlage
unabhängig der eingestellten Zeitperi-
DE
ode erfüllt, so wird die Zeitspanne neu
gestartet.
 Fixer Wochentag
Die Legionellenfunktion kann auf ei-
nen fest gewählten Wochentag
(Bedienzeile 1642) aktiviert werden.
Bei dieser Einstellung wird unabhän-
gig der Speichertemperaturen in der
Vergangenheit an dem parametrier-
ten Wochentag auf Legionellensoll-
wert aufgeheizt.
Legionellenfunktion
Zirkulationspumpe
Die Trinkwasser Zirkulationspumpe
kann während ablaufender Legionellen-
schutzfunktion eingeschaltet werden.
Zirkulationspumpe
Zirkulationspumpe Taktbetrieb
Ist die Funktion eingeschaltet so wird
die Zirkulationspumpe innerhalb der
Freigabezeit jeweils fix für 10 Minuten
eingeschaltet und für 20 Minuten wie-
der ausgeschaltet.
Zirkulations Sollwert
Wird ein Fühler in der Trinkwasser
Verteilleitung platziert, überwacht der
Regler dessen Istwert während der
Legionellenfunktion. Der eingestellte
Sollwert muss am Fühler während der
eingestellten Verweildauer
(Bedienzeile 1646) eingehalten sein.
Betriebsartumschaltung
Bei externer Umschaltung über die Hx
Eingänge ist wählbar, in welche Be-
triebsart die Trinkwasserbereitung um-
geschaltet wird.
Zeilennr. Bedienzeile
1640 Legionellenfunktion
Aus
Periodisch
Fixer Wochentag
1641 Legionellenfkt periodisch
1642 Legionellenfkt Wochentag
Montag... Sonntag
1644 Legionellenfunktion Zeitpunkt
1645 Legionellenfunktion Sollwert
1646 Legionellenfunktion Verweildauer
1647 Legionellenfkt Zirk'pumpe
1648 Legionellenfkt Zirk'tempdiff
Während ablaufender Legionellen-
schutzfunktion besteht eine Verbrü-
hungsgefahr an den Zapfstellen.
Zeilennr. Bedienzeile
Zirkulationspumpe
1660
Freigabe Zeitprogramm
3/HK3 Trinkwasser
Freigabe Zeitprogramm
4/TWW Zeitprogramm 5
1661 Zirk'pumpe Taktbetrieb
1663 Zirkulations Sollwert
-
Hierzu muss an einem der Multifunkti-
-
onseingänge (BX1 BX4) der TWW Zir-
kulationsfühler B39 angeschlossen sein
und im Menü Konfiguration
-
(Bedienzeile 5930 5933) parametriert
werden.
Zeilennr. Bedienzeile
- 1680 Betriebsartumschaltung
Keine
Aus
Ein
Eco
40
Werkseinstellung
AUS
Alle 3 Tage
Montag
- - - -
:
65°C
30 min
EIN
- - -
Legionellenfkt Zirk'tempdiff
Die Zirkulationspumpe bleibt in Betrieb,
bis die Temperatur am Zirkulationsfüh-
ler B39 den Sollwert (BZ 1645) minus
die Zirkulationsdifferenz (BZ 1648) er-
reicht, und die eingestellte Verweildau-
er (BZ 1646) erfüllt wurde.
Werkseinstellung
Trinkwasser Freigabe
AUS
45°C
Werkseinstellung
Aus
