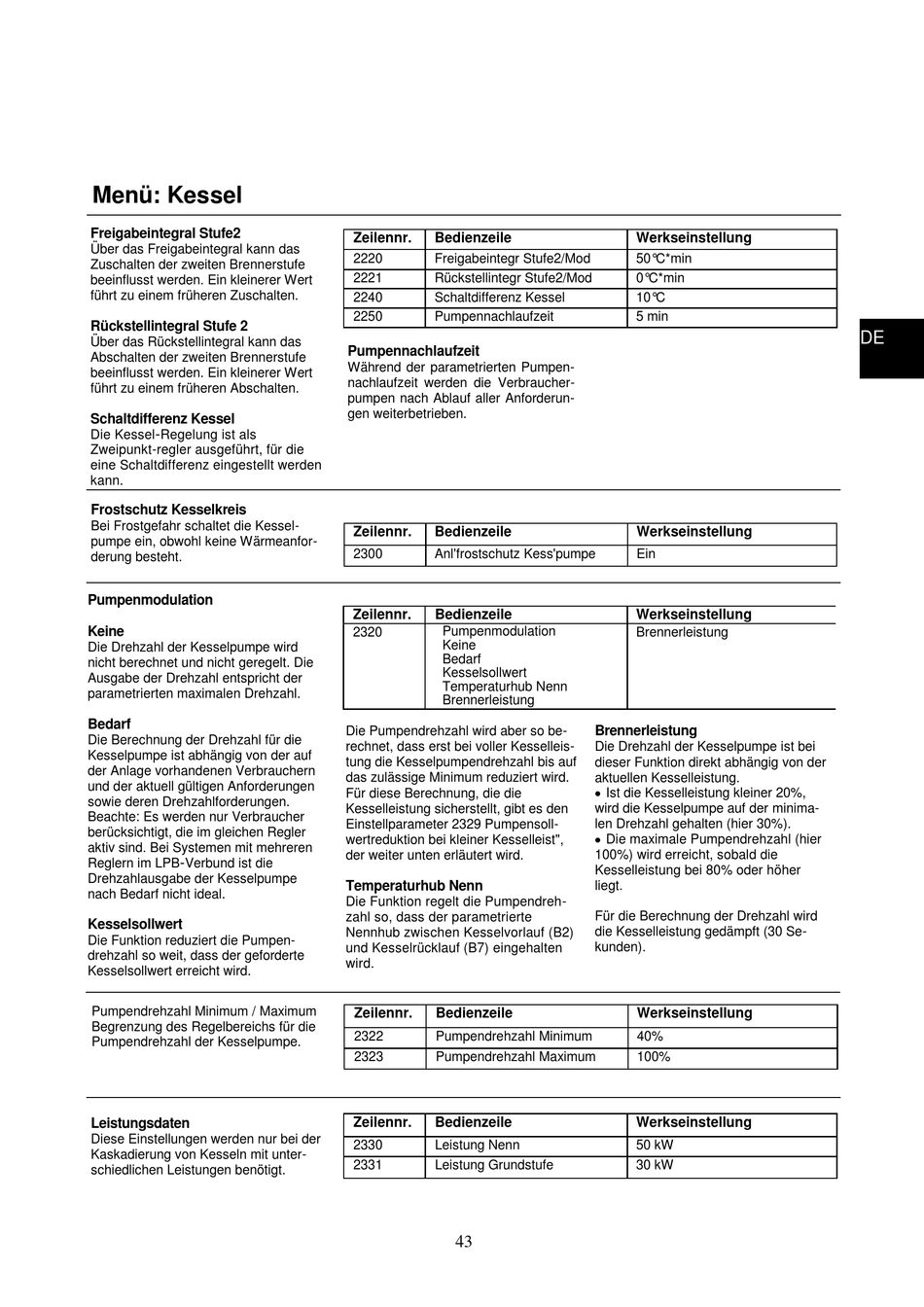

elco RVS43 Bedienungsanleitung Seite 43

Menü: Kessel
Freigabeintegral Stufe2
Über das Freigabeintegral kann das
Zuschalten der zweiten Brennerstufe
beeinflusst werden. Ein kleinerer Wert
führt zu einem früheren Zuschalten.
Rückstellintegral Stufe 2
Über das Rückstellintegral kann das
Abschalten der zweiten Brennerstufe
beeinflusst werden. Ein kleinerer Wert
führt zu einem früheren Abschalten.
Schaltdifferenz Kessel
-
Die Kessel Regelung ist als
Zweipunkt-regler ausgeführt, für die
eine Schaltdifferenz eingestellt werden
kann.
Frostschutz Kesselkreis
Bei Frostgefahr schaltet die Kessel-
pumpe ein, obwohl keine Wärmeanfor-
derung besteht.
Pumpenmodulation
Keine
Die Drehzahl der Kesselpumpe wird
nicht berechnet und nicht geregelt. Die
Ausgabe der Drehzahl entspricht der
parametrierten maximalen Drehzahl.
Bedarf
Die Berechnung der Drehzahl für die
Kesselpumpe ist abhängig von der auf
der Anlage vorhandenen Verbrauchern
und der aktuell gültigen Anforderungen
sowie deren Drehzahlforderungen.
Beachte: Es werden nur Verbraucher
berücksichtigt, die im gleichen Regler
aktiv sind. Bei Systemen mit mehreren
-
Reglern im LPB Verbund ist die
Drehzahlausgabe der Kesselpumpe
nach Bedarf nicht ideal.
Kesselsollwert
Die Funktion reduziert die Pumpen-
drehzahl so weit, dass der geforderte
Kesselsollwert erreicht wird.
Pumpendrehzahl Minimum / Maximum
Begrenzung des Regelbereichs für die
Pumpendrehzahl der Kesselpumpe.
Leistungsdaten
Diese Einstellungen werden nur bei der
Kaskadierung von Kesseln mit unter-
schiedlichen Leistungen benötigt.
Zeilennr. Bedienzeile
2220 Freigabeintegr Stufe2/Mod
2221 Rückstellintegr Stufe2/Mod
2240 Schaltdifferenz Kessel
2250 Pumpennachlaufzeit
Pumpennachlaufzeit
Während der parametrierten Pumpen-
nachlaufzeit werden die Verbraucher-
pumpen nach Ablauf aller Anforderun-
gen weiterbetrieben.
Zeilennr. Bedienzeile
2300 Anl'frostschutz Kess'pumpe
Zeilennr. Bedienzeile
Pumpenmodulation
2320
Keine
Bedarf
Kesselsollwert
Temperaturhub Nenn
Brennerleistung
Die Pumpendrehzahl wird aber so be-
rechnet, dass erst bei voller Kesselleis-
tung die Kesselpumpendrehzahl bis auf
das zulässige Minimum reduziert wird.
Für diese Berechnung, die die
Kesselleistung sicherstellt, gibt es den
Einstellparameter 2329 Pumpensoll-
wertreduktion bei kleiner Kesselleist",
der weiter unten erläutert wird.
Temperaturhub Nenn
Die Funktion regelt die Pumpendreh-
zahl so, dass der parametrierte
Nennhub zwischen Kesselvorlauf (B2)
und Kesselrücklauf (B7) eingehalten
wird.
Zeilennr. Bedienzeile
2322 Pumpendrehzahl Minimum
2323 Pumpendrehzahl Maximum
Zeilennr. Bedienzeile
2330 Leistung Nenn
2331 Leistung Grundstufe
43
Werkseinstellung
50°C*min
0°C*min
10°C
5 min
Werkseinstellung
Ein
Werkseinstellung
Brennerleistung
Brennerleistung
Die Drehzahl der Kesselpumpe ist bei
dieser Funktion direkt abhängig von der
aktuellen Kesselleistung.
 Ist die Kesselleistung kleiner 20%,
wird die Kesselpumpe auf der minima-
len Drehzahl gehalten (hier 30%).
 Die maximale Pumpendrehzahl (hier
100%) wird erreicht, sobald die
Kesselleistung bei 80% oder höher
liegt.
Für die Berechnung der Drehzahl wird
die Kesselleistung gedämpft (30 Se-
kunden).
Werkseinstellung
40%
100%
Werkseinstellung
50 kW
30 kW
