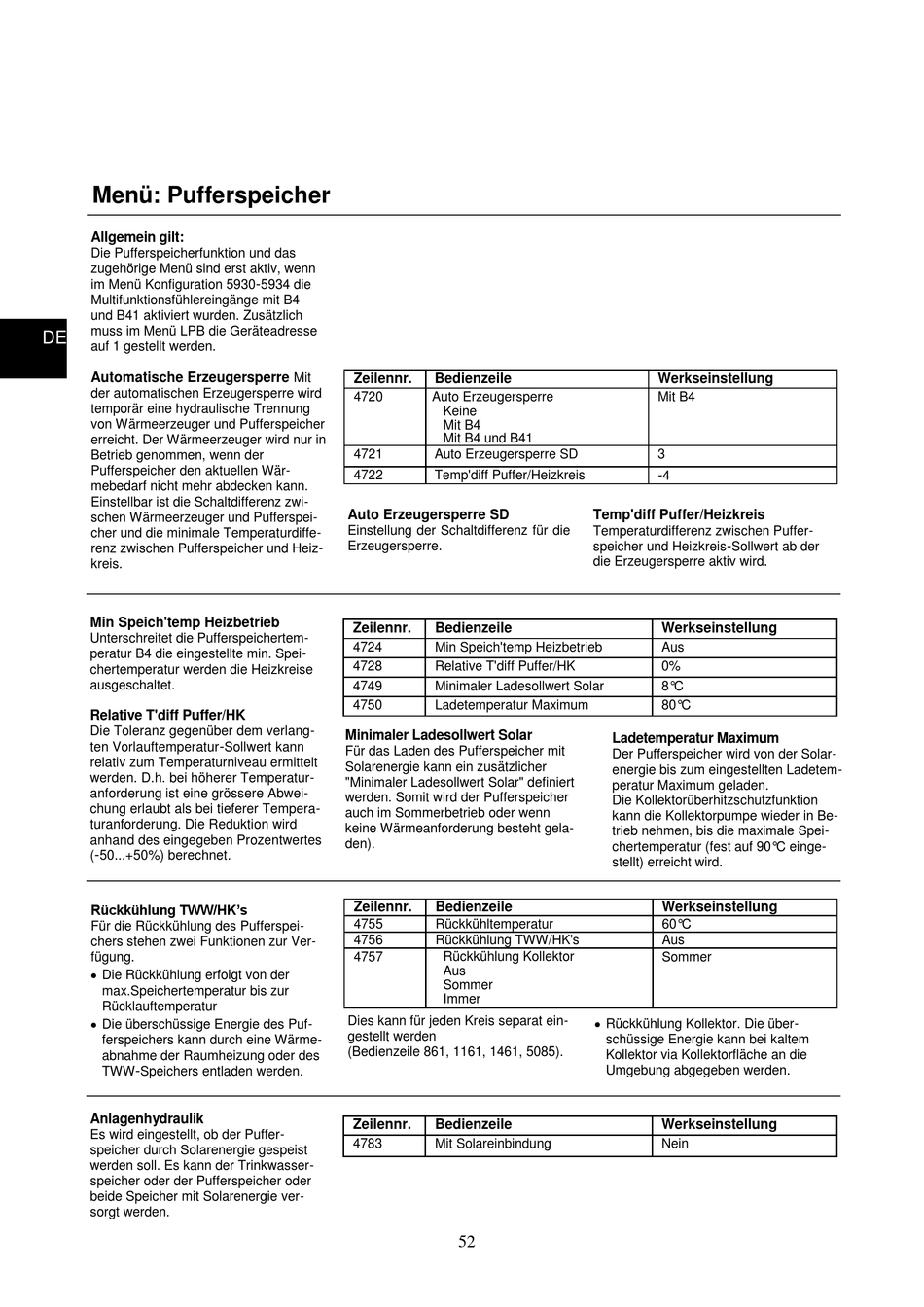

Menü: Pufferspeicher
Allgemein gilt:
Die Pufferspeicherfunktion und das
zugehörige Menü sind erst aktiv, wenn
im Menü Konfiguration 5930
Multifunktionsfühlereingänge mit B4
und B41 aktiviert wurden. Zusätzlich
muss im Menü LPB die Geräteadresse
DE
auf 1 gestellt werden.
Automatische Erzeugersperre
der automatischen Erzeugersperre wird
temporär eine hydraulische Trennung
von Wärmeerzeuger und Pufferspeicher
erreicht. Der Wärmeerzeuger wird nur in
Betrieb genommen, wenn der
Pufferspeicher den aktuellen Wär-
mebedarf nicht mehr abdecken kann.
Einstellbar ist die Schaltdifferenz zwi-
schen Wärmeerzeuger und Pufferspei-
cher und die minimale Temperaturdiffe-
renz zwischen Pufferspeicher und Heiz-
kreis.
Min Speich'temp Heizbetrieb
Unterschreitet die Pufferspeichertem-
peratur B4 die eingestellte min. Spei-
chertemperatur werden die Heizkreise
ausgeschaltet.
Relative T'diff Puffer/HK
Die Toleranz gegenüber dem verlang-
ten Vorlauftemperatur
relativ zum Temperaturniveau ermittelt
werden. D.h. bei höherer Temperatur-
anforderung ist eine grössere Abwei-
chung erlaubt als bei tieferer Tempera-
turanforderung. Die Reduktion wird
anhand des eingegeben Prozentwertes
-
( 50...+50%) berechnet.
Rückkühlung TWW/HK's
Für die Rückkühlung des Pufferspei-
chers stehen zwei Funktionen zur Ver-
fügung.
 Die Rückkühlung erfolgt von der
max.Speichertemperatur bis zur
Rücklauftemperatur
 Die überschüssige Energie des Puf-
ferspeichers kann durch eine Wärme-
abnahme der Raumheizung oder des
-
TWW Speichers entladen werden.
Anlagenhydraulik
Es wird eingestellt, ob der Puffer-
speicher durch Solarenergie gespeist
werden soll. Es kann der Trinkwasser-
speicher oder der Pufferspeicher oder
beide Speicher mit Solarenergie ver-
sorgt werden.
-
5934 die
Mit
Zeilennr.
4720
4721
4722
Auto Erzeugersperre SD
Einstellung der Schaltdifferenz für die
Erzeugersperre.
Zeilennr.
4724
4728
4749
4750
Minimaler Ladesollwert Solar
-
Sollwert kann
Für das Laden des Pufferspeicher mit
Solarenergie kann ein zusätzlicher
"Minimaler Ladesollwert Solar" definiert
werden. Somit wird der Pufferspeicher
auch im Sommerbetrieb oder wenn
keine Wärmeanforderung besteht gela-
den).
Zeilennr.
4755
4756
4757
Dies kann für jeden Kreis separat ein-
gestellt werden
(Bedienzeile 861, 1161, 1461, 5085).
Zeilennr.
4783
Bedienzeile
Auto Erzeugersperre
Keine
Mit B4
Mit B4 und B41
Auto Erzeugersperre SD
Temp'diff Puffer/Heizkreis
Temp'diff Puffer/Heizkreis
Temperaturdifferenz zwischen Puffer-
speicher und Heizkreis
die Erzeugersperre aktiv wird.
Bedienzeile
Min Speich'temp Heizbetrieb
Relative T'diff Puffer/HK
Minimaler Ladesollwert Solar
Ladetemperatur Maximum
Bedienzeile
Rückkühltemperatur
Rückkühlung TWW/HK's
Rückkühlung Kollektor
Aus
Sommer
Immer
 Rückkühlung Kollektor. Die über-
schüssige Energie kann bei kaltem
Kollektor via Kollektorfläche an die
Umgebung abgegeben werden.
Bedienzeile
Mit Solareinbindung
52
Werkseinstellung
Mit B4
3
-
4
-
Sollwert ab der
Werkseinstellung
Aus
0%
8°C
80°C
Ladetemperatur Maximum
Der Pufferspeicher wird von der Solar-
energie bis zum eingestellten Ladetem-
peratur Maximum geladen.
Die Kollektorüberhitzschutzfunktion
kann die Kollektorpumpe wieder in Be-
trieb nehmen, bis die maximale Spei-
chertemperatur (fest auf 90°C einge-
stellt) erreicht wird.
Werkseinstellung
60°C
Aus
Sommer
Werkseinstellung
Nein
