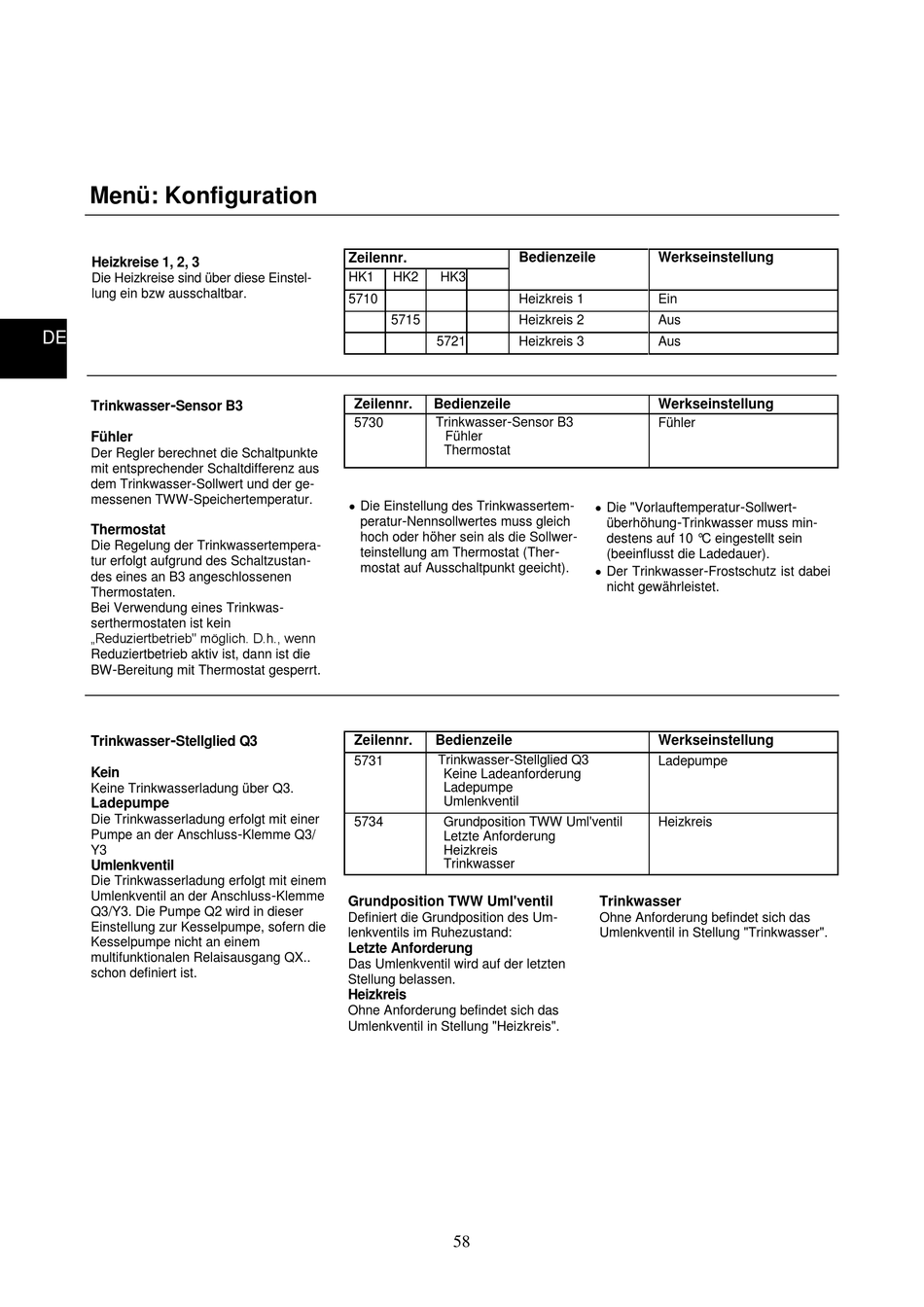

Menü: Konfiguration
Heizkreise 1, 2, 3
Die Heizkreise sind über diese Einstel-
lung ein bzw ausschaltbar.
DE
Trinkwasser-Sensor B3
Fühler
Der Regler berechnet die Schaltpunkte
mit entsprechender Schaltdifferenz aus
-
dem Trinkwasser Sollwert und der ge-
-
messenen TWW Speichertemperatur.
Thermostat
Die Regelung der Trinkwassertempera-
tur erfolgt aufgrund des Schaltzustan-
des eines an B3 angeschlossenen
Thermostaten.
Bei Verwendung eines Trinkwas-
serthermostaten ist kein
„Reduziertbetrieb" möglich. D.h., wenn
Reduziertbetrieb aktiv ist, dann ist die
-
BW Bereitung mit Thermostat gesperrt.
Trinkwasser-Stellglied Q3
Kein
Keine Trinkwasserladung über Q3.
Ladepumpe
Die Trinkwasserladung erfolgt mit einer
Pumpe an der Anschluss
Y3
Umlenkventil
Die Trinkwasserladung erfolgt mit einem
Umlenkventil an der Anschluss
Q3/Y3. Die Pumpe Q2 wird in dieser
Einstellung zur Kesselpumpe, sofern die
Kesselpumpe nicht an einem
multifunktionalen Relaisausgang QX..
schon definiert ist.
Zeilennr.
HK1 HK2
5710
5715
Zeilennr.
5730
 Die Einstellung des Trinkwassertem-
-
peratur Nennsollwertes muss gleich
hoch oder höher sein als die Sollwer-
teinstellung am Thermostat (Ther
mostat auf Ausschaltpunkt geeicht).
Zeilennr.
5731
5734
-
Klemme Q3/
-
Klemme
Grundposition TWW Uml'ventil
Definiert die Grundposition des Um-
lenkventils im Ruhezustand:
Letzte Anforderung
Das Umlenkventil wird auf der letzten
Stellung belassen.
Heizkreis
Ohne Anforderung befindet sich das
Umlenkventil in Stellung "Heizkreis".
Bedienzeile
HK3
Heizkreis 1
Heizkreis 2
5721 Heizkreis 3
Bedienzeile
-
Trinkwasser Sensor B3
Fühler
Thermostat
 Die "Vorlauftemperatur
überhöhung
destens auf 10 °C eingestellt sein
-
(beeinflusst die Ladedauer).
 Der Trinkwasser
nicht gewährleistet.
Bedienzeile
-
Trinkwasser Stellglied Q3
Keine Ladeanforderung
Ladepumpe
Umlenkventil
Grundposition TWW Uml'ventil
Letzte Anforderung
Heizkreis
Trinkwasser
Trinkwasser
Ohne Anforderung befindet sich das
Umlenkventil in Stellung "Trinkwasser".
58
Werkseinstellung
Ein
Aus
Aus
Werkseinstellung
Fühler
- -
Sollwert
-
Trinkwasser muss min-
-
Frostschutz ist dabei
Werkseinstellung
Ladepumpe
Heizkreis
