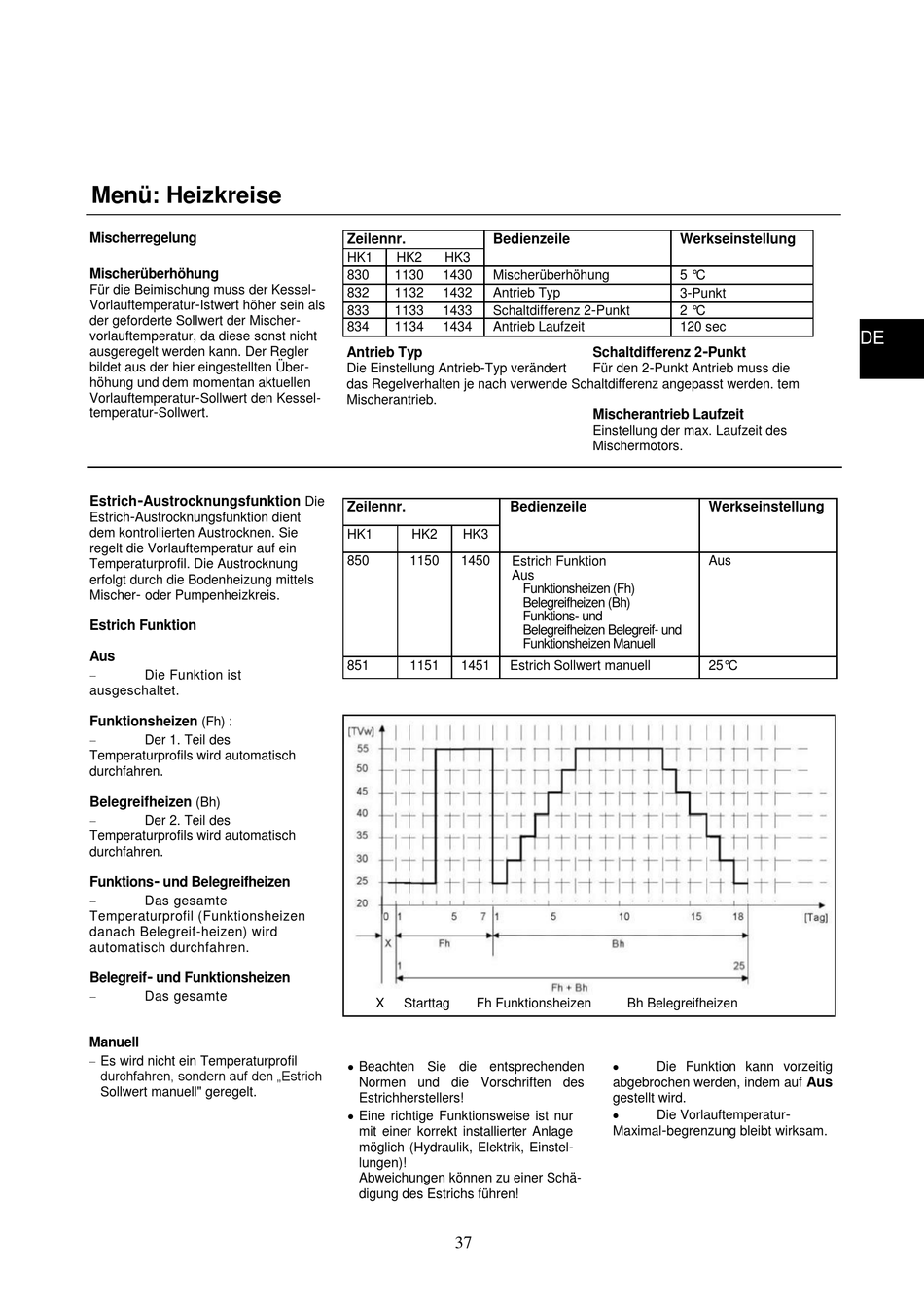

Menü: Heizkreise
Mischerregelung
Mischerüberhöhung
Für die Beimischung muss der Kessel
-
Vorlauftemperatur Istwert höher sein als
der geforderte Sollwert der Mischer-
vorlauftemperatur, da diese sonst nicht
ausgeregelt werden kann. Der Regler
bildet aus der hier eingestellten Über-
höhung und dem momentan aktuellen
-
Vorlauftemperatur Sollwert den Kessel-
-
temperatur Sollwert.
Estrich-Austrocknungsfunktion
-
Estrich Austrocknungsfunktion dient
dem kontrollierten Austrocknen. Sie
regelt die Vorlauftemperatur auf ein
Temperaturprofil. Die Austrocknung
erfolgt durch die Bodenheizung mittels
-
Mischer oder Pumpenheizkreis.
Estrich Funktion
Aus

Die Funktion ist
ausgeschaltet.
Funktionsheizen (Fh) :

Der 1. Teil des
Temperaturprofils wird automatisch
durchfahren.
Belegreifheizen
(Bh)

Der 2. Teil des
Temperaturprofils wird automatisch
durchfahren.
Funktions- und Belegreifheizen

Das gesamte
Temperaturprofil (Funktionsheizen
danach Belegreif-heizen) wird
automatisch durchfahren.
Belegreif- und Funktionsheizen

Das gesamte
Temperaturprofil (Belegreifheizen
danach Funktions-heizen) wird
Manuell
automatisch durchfahren.
 Es wird nicht ein Temperaturprofil
durchfahren, sondern auf den „Estrich
Sollwert manuell" geregelt.
Zeilennr.
HK1 HK2 HK3
830 1130 1430
-
832 1132 1432
833 1133 1433
834 1134 1434
Antrieb Typ
Die Einstellung Antrieb
das Regelverhalten je nach verwende Schaltdifferenz angepasst werden. tem
Mischerantrieb.
Die
Zeilennr.
HK1 HK2 HK3
850 1150 1450
851 1151 1451
X Starttag Fh Funktionsheizen
 Beachten Sie die entsprechenden
Normen und die Vorschriften des
Estrichherstellers!
 Eine richtige Funktionsweise ist nur
mit einer korrekt installierter Anlage
möglich (Hydraulik, Elektrik, Einstel-
lungen)!
Abweichungen können zu einer Schä-
digung des Estrichs führen!
37
Bedienzeile
Mischerüberhöhung
Antrieb Typ
-
Schaltdifferenz 2 Punkt
Antrieb Laufzeit
Schaltdifferenz 2-Punkt
- -
Typ verändert Für den 2 Punkt Antrieb muss die
Mischerantrieb Laufzeit
Einstellung der max. Laufzeit des
Mischermotors.
Bedienzeile
Estrich Funktion
Aus
Funktionsheizen (Fh)
Belegreifheizen (Bh)
-
Funktions und
Belegreifheizen Belegreif- und
Funktionsheizen Manuell
Estrich Sollwert manuell
Bh Belegreifheizen

abgebrochen werden, indem auf
gestellt wird.

Maximal
Werkseinstellung
5 °C
-
3 Punkt
2 °C
120 sec
Werkseinstellung
Aus
25°C
Die Funktion kann vorzeitig
Aus
-
Die Vorlauftemperatur
-
begrenzung bleibt wirksam.
