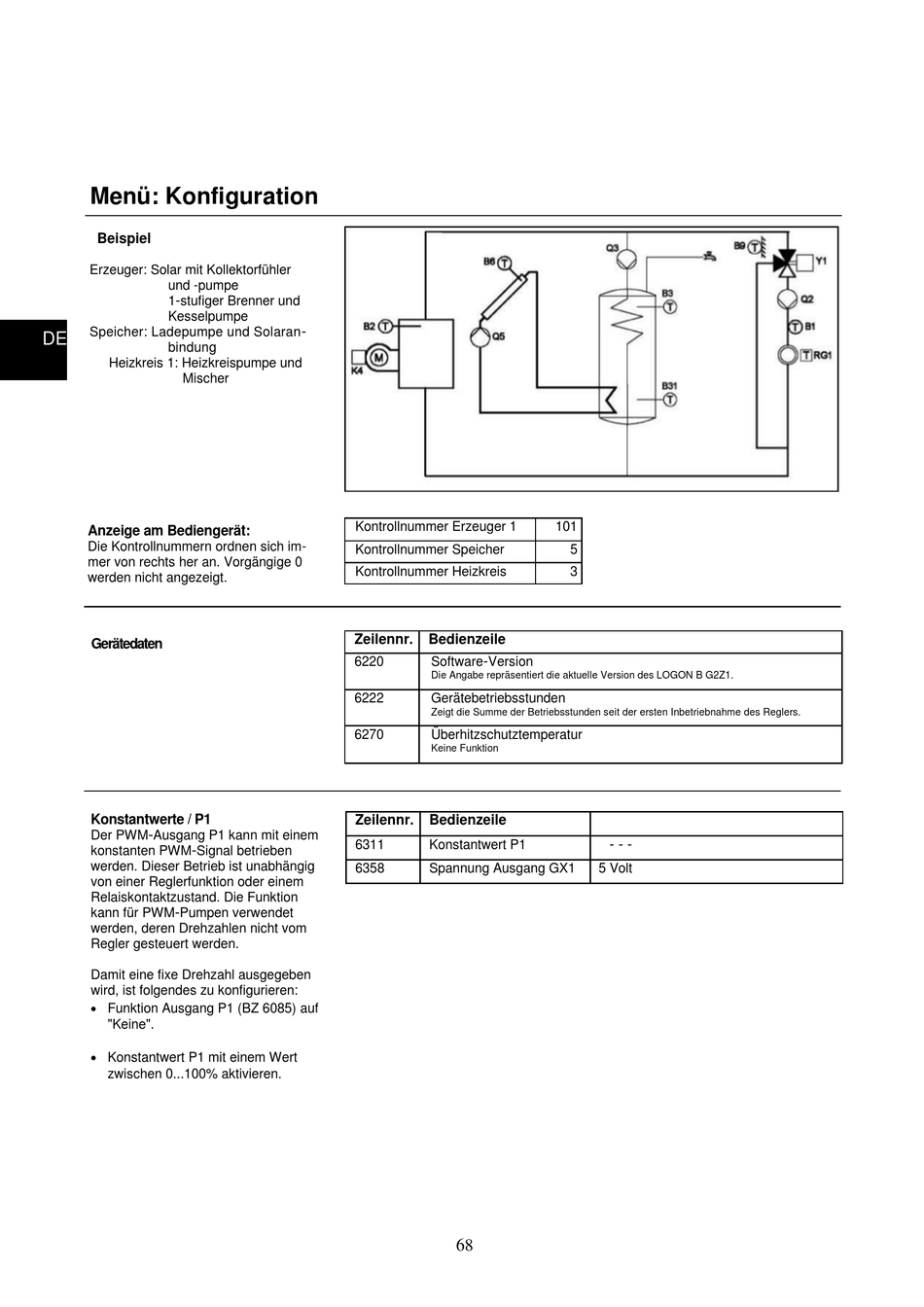

elco RVS43 Bedienungsanleitung Seite 68

Menü: Konfiguration
Beispiel
Erzeuger: Solar mit Kollektorfühler
und -pumpe
-
1 stufiger Brenner und
Kesselpumpe
Speicher: Ladepumpe und Solaran
DE
bindung
Heizkreis 1: Heizkreispumpe und
Mischer
Anzeige am Bediengerät:
Die Kontrollnummern ordnen sich im-
mer von rechts her an. Vorgängige 0
werden nicht angezeigt.
Gerätedaten
Konstantwerte / P1
-
Der PWM Ausgang P1 kann mit einem
-
konstanten PWM Signal betrieben
werden. Dieser Betrieb ist unabhängig
von einer Reglerfunktion oder einem
Relaiskontaktzustand. Die Funktion
-
kann für PWM Pumpen verwendet
werden, deren Drehzahlen nicht vom
Regler gesteuert werden.
Damit eine fixe Drehzahl ausgegeben
wird, ist folgendes zu konfigurieren:

Funktion Ausgang P1 (BZ 6085) auf
"Keine".

Konstantwert P1 mit einem Wert
zwischen 0...100% aktivieren.
-
Kontrollnummer Erzeuger 1
Kontrollnummer Speicher
Kontrollnummer Heizkreis
Zeilennr. Bedienzeile
6220 Software
Die Angabe repräsentiert die aktuelle Version des LOGON B G2Z1.
6222 Gerätebetriebsstunden
Zeigt die Summe der Betriebsstunden seit der ersten Inbetriebnahme des Reglers.
6270 Überhitzschutztemperatur
Keine Funktion
Zeilennr. Bedienzeile
6311 Konstantwert P1
6358 Spannung Ausgang GX1
68
101
5
3
-
Version
- - -
5 Volt
