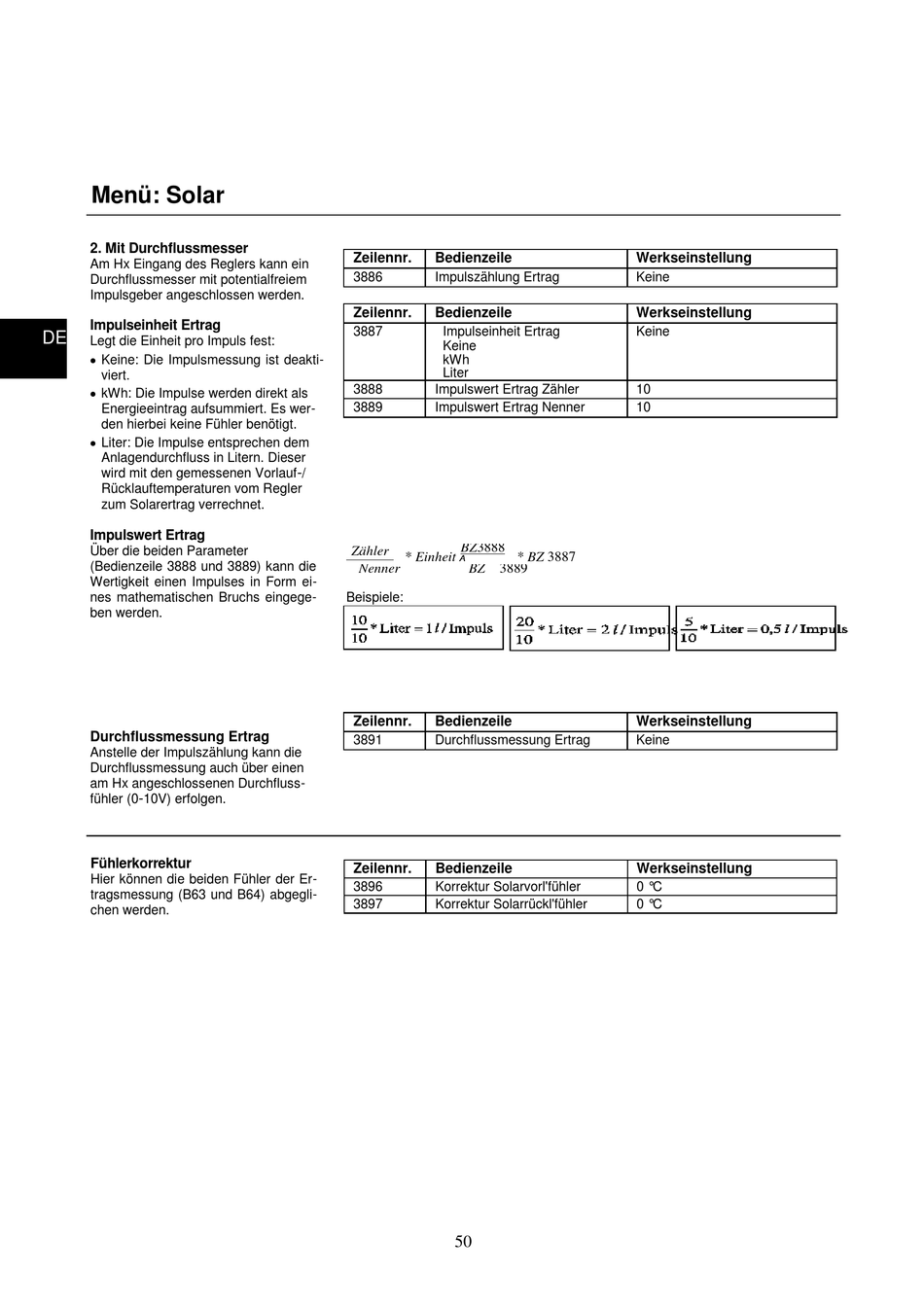

elco RVS43 Bedienungsanleitung Seite 50

Menü: Solar
2. Mit Durchflussmesser
Am Hx Eingang des Reglers kann ein
Durchflussmesser mit potentialfreiem
Impulsgeber angeschlossen werden.
Impulseinheit Ertrag
DE
Legt die Einheit pro Impuls fest:
 Keine: Die Impulsmessung ist deakti-
viert.
 kWh: Die Impulse werden direkt als
Energieeintrag aufsummiert. Es wer-
den hierbei keine Fühler benötigt.
 Liter: Die Impulse entsprechen dem
Anlagendurchfluss in Litern. Dieser
wird mit den gemessenen Vorlauf
Rücklauftemperaturen vom Regler
zum Solarertrag verrechnet.
Impulswert Ertrag
Über die beiden Parameter
(Bedienzeile 3888 und 3889) kann die
Wertigkeit einen Impulses in Form ei-
nes mathematischen Bruchs eingege-
ben werden.
Durchflussmessung Ertrag
Anstelle der Impulszählung kann die
Durchflussmessung auch über einen
am Hx angeschlossenen Durchfluss-
-
fühler (0 10V) erfolgen.
Fühlerkorrektur
Hier können die beiden Fühler der Er-
tragsmessung (B63 und B64) abgegli-
chen werden.
Zeilennr. Bedienzeile
3886 Impulszählung Ertrag
Zeilennr. Bedienzeile
3887 Impulseinheit Ertrag
Keine
kWh
Liter
3888 Impulswert Ertrag Zähler
3889 Impulswert Ertrag Nenner
-
/
BZ3888
Zähler
* Einheit
A
Nenner BZ 3889
Beispiele:
Zeilennr. Bedienzeile
3891 Durchflussmessung Ertrag
Zeilennr. Bedienzeile
3896 Korrektur Solarvorl'fühler
3897 Korrektur Solarrückl'fühler
50
Werkseinstellung
Keine
Werkseinstellung
Keine
10
10
* BZ 3887
Werkseinstellung
Keine
Werkseinstellung
0 °C
0 °C
