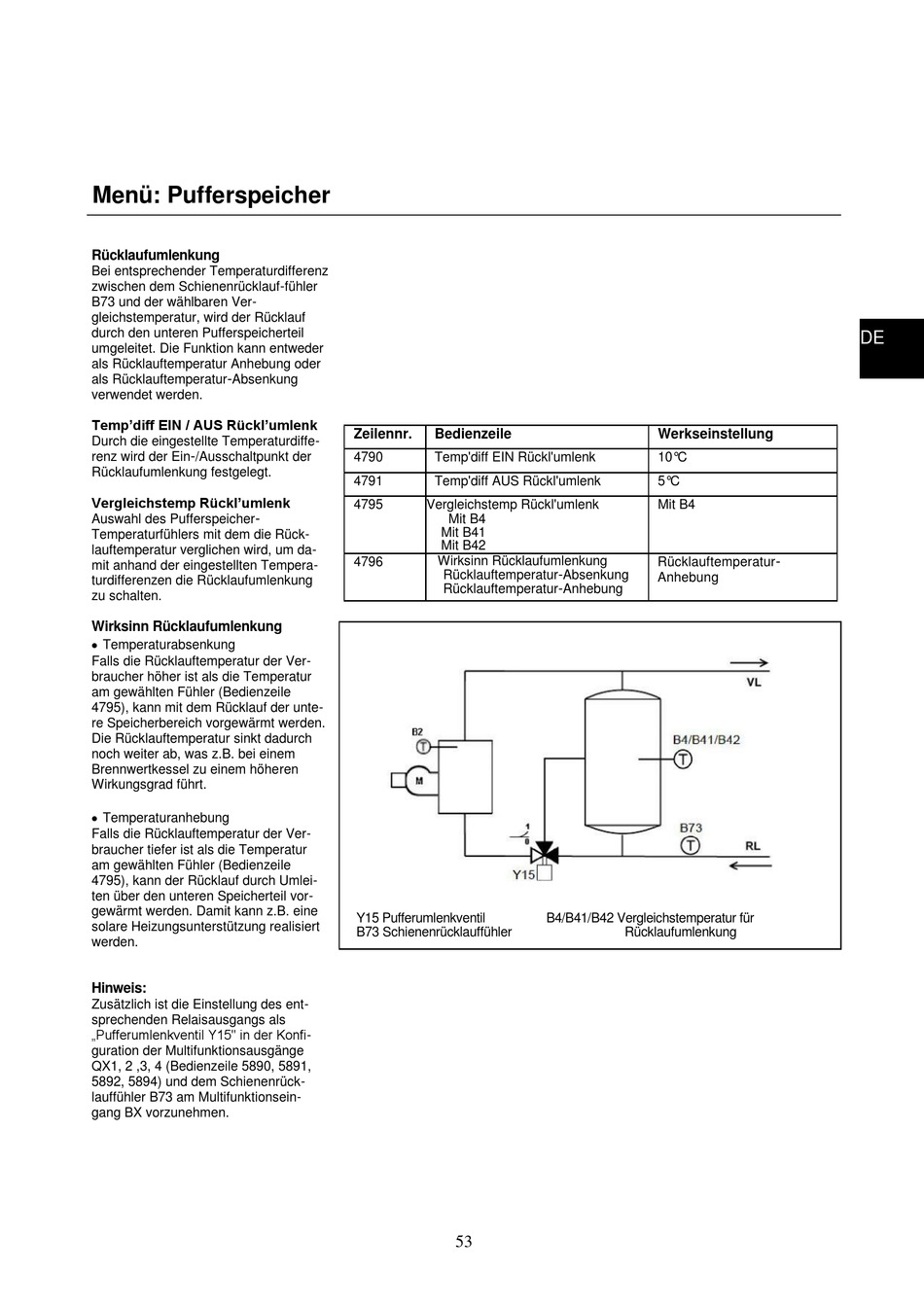

elco RVS43 Bedienungsanleitung Seite 53

Menü: Pufferspeicher
Rücklaufumlenkung
Bei entsprechender Temperaturdifferenz
zwischen dem Schienenrücklauf-fühler
B73 und der wählbaren Ver-
gleichstemperatur, wird der Rücklauf
durch den unteren Pufferspeicherteil
umgeleitet. Die Funktion kann entweder
als Rücklauftemperatur Anhebung oder
-
als Rücklauftemperatur Absenkung
verwendet werden.
Temp'diff EIN / AUS Rückl'umlenk
Durch die eingestellte Temperaturdiffe-
-
renz wird der Ein /Ausschaltpunkt der
Rücklaufumlenkung festgelegt.
Vergleichstemp Rückl'umlenk
-
Auswahl des Pufferspeicher
Temperaturfühlers mit dem die Rück-
lauftemperatur verglichen wird, um da-
mit anhand der eingestellten Tempera-
turdifferenzen die Rücklaufumlenkung
zu schalten.
Wirksinn Rücklaufumlenkung
 Temperaturabsenkung
Falls die Rücklauftemperatur der Ver-
braucher höher ist als die Temperatur
am gewählten Fühler (Bedienzeile
4795), kann mit dem Rücklauf der unte-
re Speicherbereich vorgewärmt werden.
Die Rücklauftemperatur sinkt dadurch
noch weiter ab, was z.B. bei einem
Brennwertkessel zu einem höheren
Wirkungsgrad führt.
 Temperaturanhebung
Falls die Rücklauftemperatur der Ver-
braucher tiefer ist als die Temperatur
am gewählten Fühler (Bedienzeile
4795), kann der Rücklauf durch Umlei-
ten über den unteren Speicherteil vor-
gewärmt werden. Damit kann z.B. eine
solare Heizungsunterstützung realisiert
werden.
Hinweis:
Zusätzlich ist die Einstellung des ent-
sprechenden Relaisausgangs als
„Pufferumlenkventil Y15" in der Konfi-
guration der Multifunktionsausgänge
QX1, 2 ,3, 4 (Bedienzeile 5890, 5891,
5892, 5894) und dem Schienenrück-
lauffühler B73 am Multifunktionsein-
gang BX vorzunehmen.
Zeilennr. Bedienzeile
4790 Temp'diff EIN Rückl'umlenk
4791 Temp'diff AUS Rückl'umlenk
4795 Vergleichstemp Rückl'umlenk
Mit B4
Mit B41
Mit B42
Wirksinn Rücklaufumlenkung
4796
Rücklauftemperatur
Rücklauftemperatur
Y15 Pufferumlenkventil
B73 Schienenrücklauffühler
53
Werkseinstellung
10°C
5°C
Mit B4
Rücklauftemperatur
- Absenkung
Anhebung
-
Anhebung
B4/B41/B42 Vergleichstemperatur für
Rücklaufumlenkung
DE
-
