Wartung
Wartungspunkte zugängig machen
Ventilabdeckung ausbauen/ein-
bauen

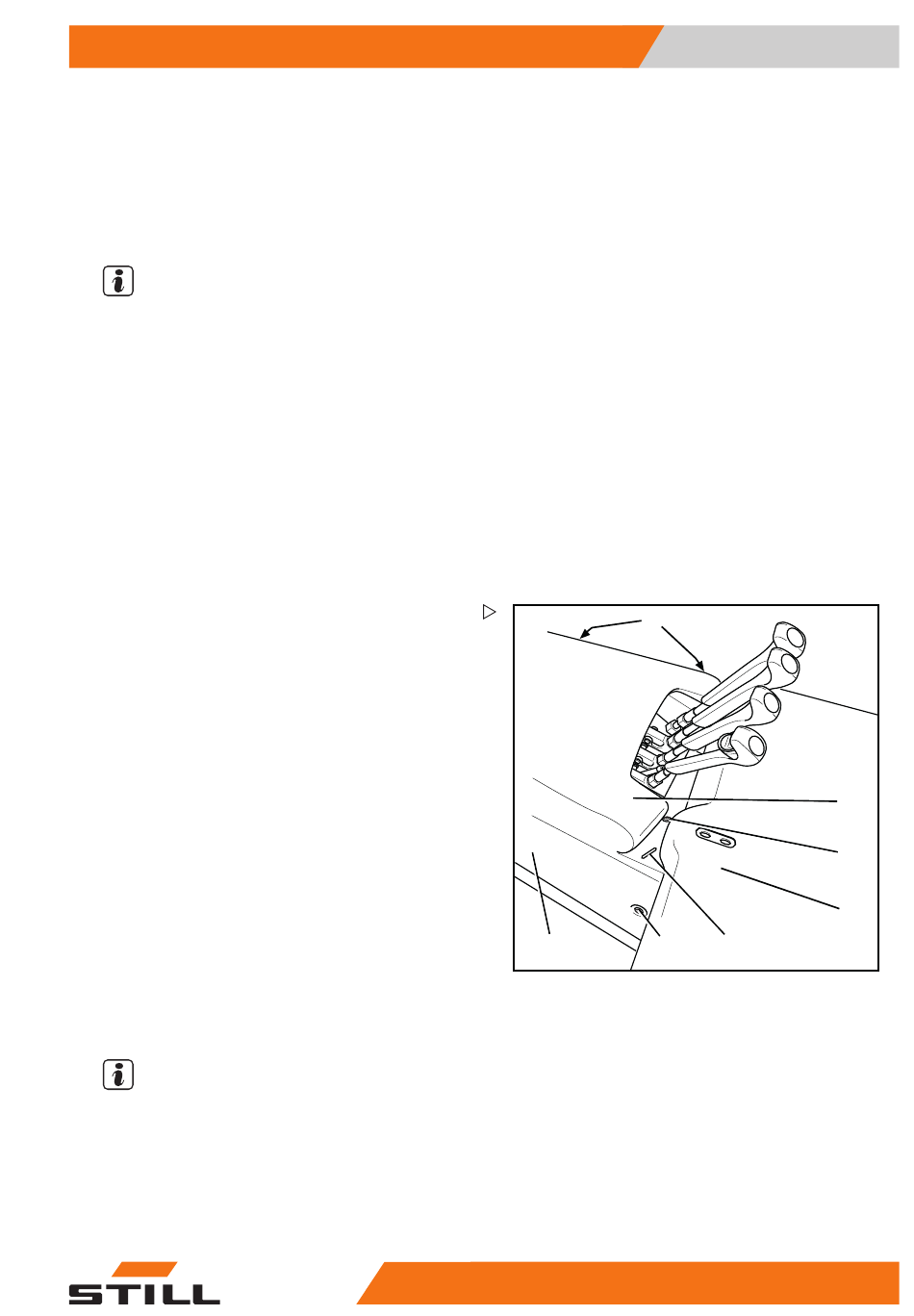

Ventilabdeckung ausbauen
HINWEIS
Zur Durchführung der nachfolgenden Arbei-
ten befindet sich ein 4-mm-Innensechskant-
schlüssel (2) zwischen Batteriehaube (1) und
Ventilabdeckung (5). Dieser Innensechs-
kantschlüssel muss unbedingt am Stapler
verbleiben.
Bei Einpedalausführung:
– Rechte Bodenplatte (4) ausbauen
⇒ Kapitel „Bodenplatte ausbauen/ein-
bauen", S. 5-343.
Bei Zweipedalausführung:
– Rechte Bodenplatte (4) ausbauen ⇒ Ka-
pitel „Bodenplatte ausbauen/einbauen bei
Zweipedalbedienung (Variante)", S. 5-346.
– Vier Schrauben (3) herausschrauben.
– Ventilabdeckung (5) nach oben abnehmen.
Ventilabdeckung einbauen
– Ventilabdeckung aufsetzen und mit vier
Schrauben anschrauben.
– Rechte Bodenplatte einbauen.
– Innensechskantschlüssel wieder zwischen
Batteriehaube und Ventilabdeckung platz-
ieren.
Bodenplatte ausbauen/einbauen
HINWEIS
Bevor die rechte Bodenplatte ausgebaut
werden kann, muss die linke Bodenplatte
ausgebaut werden.
4
55048011500 DE - 02/2018
Wartungspunkte zugängig machen
3
2
3
5
5
3
1
343
