3 LA TASTIERA E IL DISPLAY

L'interfaccia con la macchina consiste in un display oled 64 X 128 di colore giallo con sfondo nero e 4 pulsanti chiamati "MODE",
"SET", "+", "-" vedi Figura 12.
Il display visualizza le grandezze e gli stati dell'inverter con indicazioni sulla funzionalità dei vari parametri.
Le funzioni dei tasti sono riassunte nella Tabella 9.
Il tasto MODE consente di passare alle voci successive all'interno dello stesso menù. Una pressione
prolungata per almeno 1 sec consente di saltare alla voce di menù precedente.
Il tasto SET consente di uscire dal menù corrente.
Decrementa il parametro corrente (se è un parametro modificabile).
Incrementa il parametro corrente (se è un parametro modificabile).
Una pressione prolungata dei tasti +/- consente l'incremento/decremento automatico del parametro selezionato. Trascorsi 3 secondi
di pressione del tasto +/- la velocità di incremento/decremento automatico aumenta.
Alla pressione del tasto + o del tasto - la grandezza selezionata viene modificata e salvata immediatamente in
memoria permanente (EEprom). Lo spegnimento anche accidentale della macchina in questa fase non causa la
perdita del parametro appena impostato.
Il tasto SET serve soltanto per uscire dal menù attuale e non è necessario per salvare le modifiche fatte. Solo in
particolari casi descritti nel capitolo 6 alcune grandezze vengono attuate alla pressione di "SET" o "MODE"
3.1 Menù
La completa struttura di tutti i menù e di tutte le voci che li compongono è mostrata nella Tabella 11.
ITALIANO

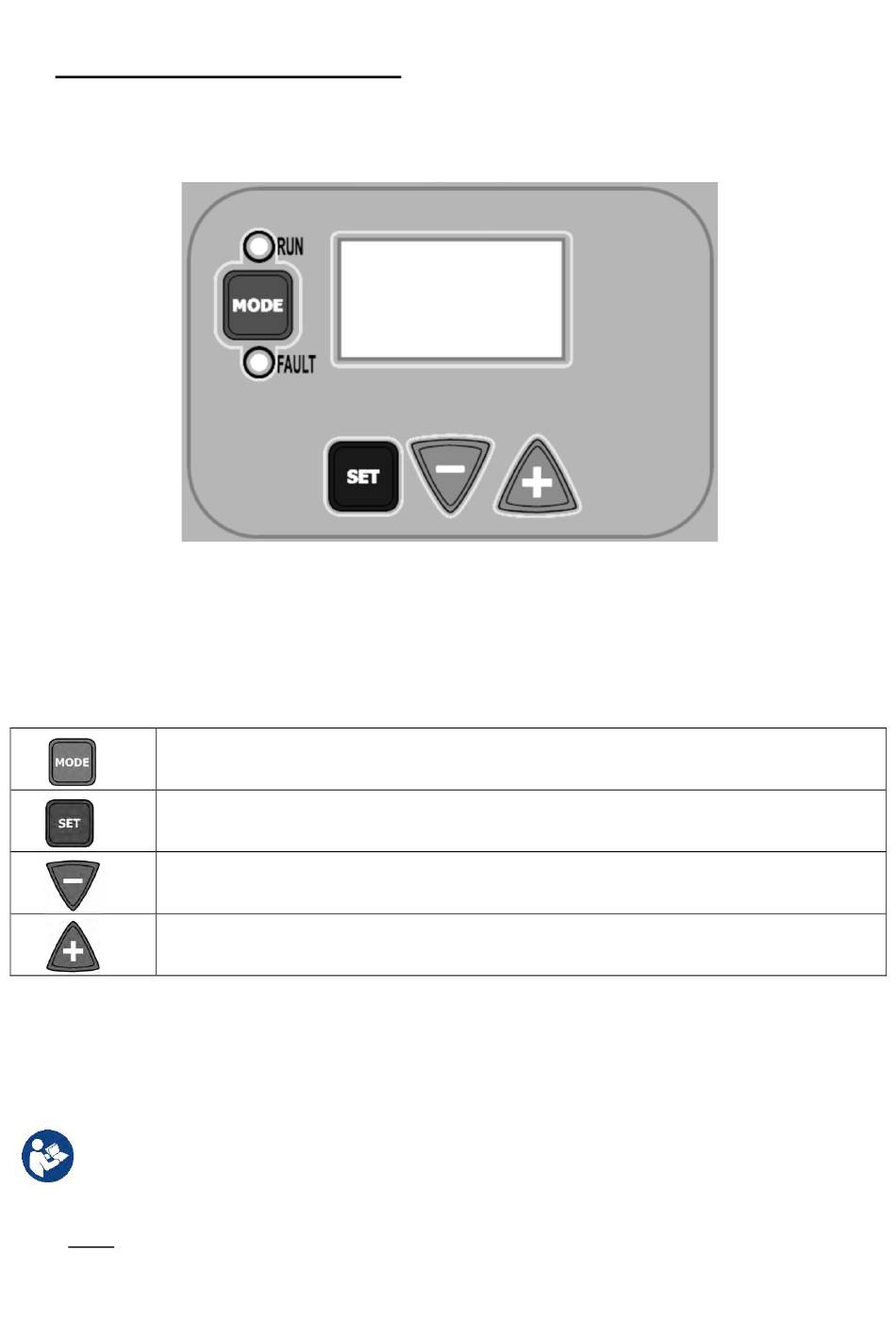

Figura 12: Aspetto dell'interfaccia utente

Tabella 9: Funzioni tasti
