Abbildung 8: Anschluss Des Drucksensors 4-20 Ma - DAB PWM 203 Installations- Und Wartungsanleitungen

Um den stromführenden Drucksensor verwenden zu können, muss mithilfe einer Software der Parameter PR, Menü Installateur,
konfiguriert werden, es wird auf den Abschnitt 6.5.7 verwiesen.
Anschluss mehrer Inverter:
Es ist möglich, Multi-Invertersysteme mit nur einem einzigen, 4-20 mA stromführenden Drucksensor aufzubauen. Dabei ist es aber
erforderlich, den Sensor auf allen Invertern zu verkabeln. Für den Anschluss der Inverter ist zwingend ein geschirmtes Kabel
(Beflechtung + 2 Adern) zu verwenden.
Folgende Schritte sind durchzuführen:
Die Erdung aller Inverter anschließen.
•
Die Klemme 18 des J5 (GND) aller Inverter der Kette anschließen (die Beflechtung des geschirmten Kabels verwenden.
•
Die Klemme 1 des J5 (V+) aller Inverter der Kette anschließen (das geschirmte Kabel verwenden).
•
Den Drucksensor an den ersten Inverter der Kette anschließen.
•
Braune Ader (IN +) auf der Klemme 11 des J5
o
Grüne Ader (OUT -) auf der Klemme 7 des J5
o
DEUTSCH

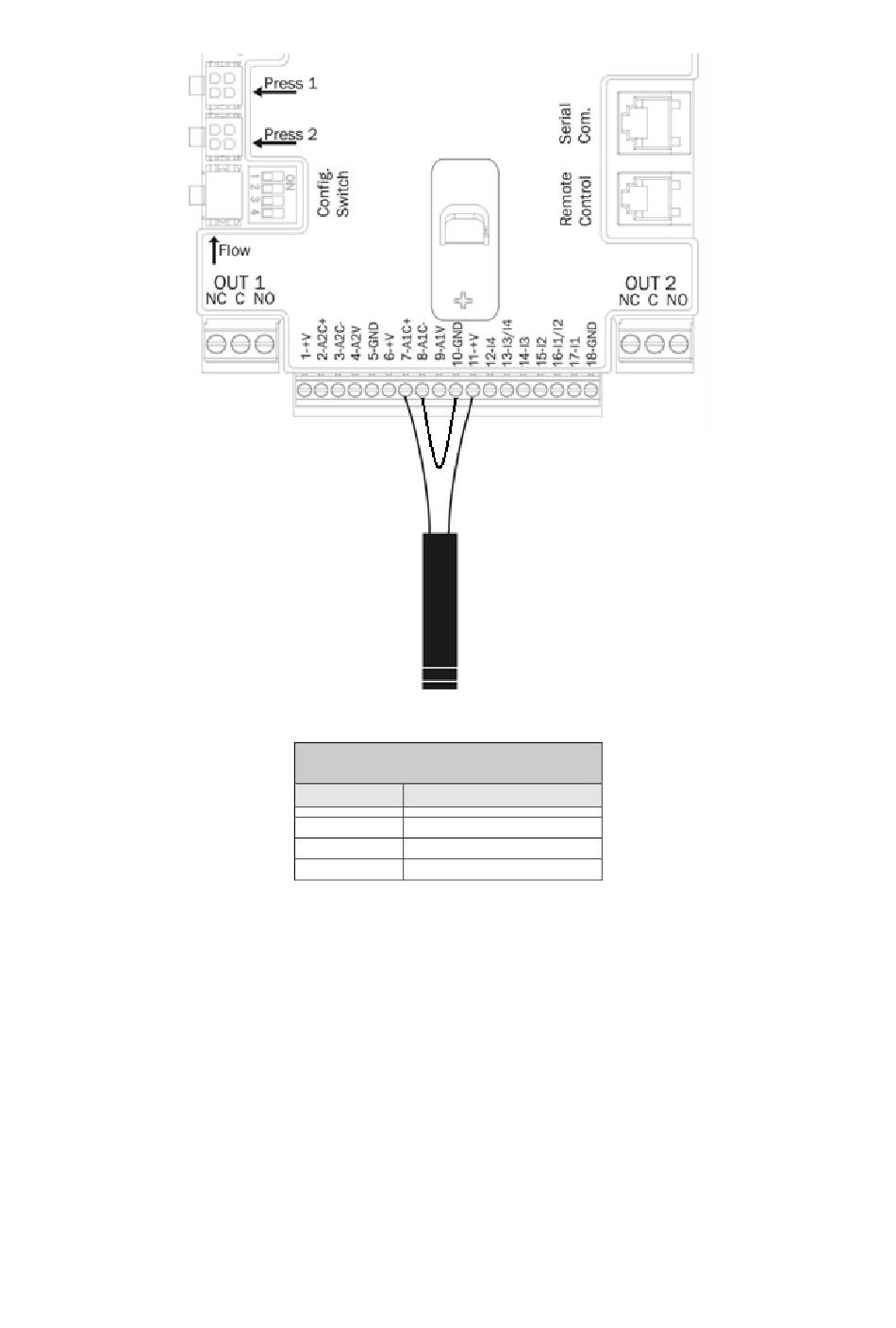

Abbildung 8: Anschluss des Drucksensors 4-20 – mA
Anschluss des Sensors 4 – 20 mA
System mit einzelnem Inverter
Klemme Anzuschließendes Kabel
7 Grün (OUT -)
8 -10 Überbrückung
11 Braun (IN +)
Tabelle 5: Anschluss des Drucksensors 4 – 20 mA
190
