Tomando como referencia el ejemplo dado en la Figura 11 y utilizando las configuraciones de fábrica de las entradas (I1 = 1; I2 = 3;
I3 = 5; I4=10) se obtiene:
Cuando se cierra el interruptor en I1, la bomba se bloquea y se señala "F1"
•
(ej. I1 conectado a un flotador, véase el apdo. 6.6.13.2 Configuración de la función flotador exterior).
Cuando se cierra el interruptor en I2, la presión de regulación se vuelve "P2"
•
(véase el apdo. 6.6.13.3 Configuración de la función entrada presión auxiliar).
Cuando se cierra el interruptor en I3, la bomba se bloquea y se señala "F3"
•
(véase el apdo. 6.6.13.4 Configuración de la habilitación del sistema y reajuste del fallo).
Cuando se cierra el interruptor en I4, transcurrido el tiempo T1 la bomba se bloquea y se señala F4
•
(véase el apdo. 6.6.13.5 Configuración de la detección de baja presión).
En el ejemplo de la Figura 11 se toma como referencia la conexión con contacto sin tensión, utilizando la tensión interior para
gobernar las entradas (lógicamente se pueden utilizar sólo aquellas útiles).
Si se dispone de una tensión en lugar de un contacto, también se puede utilizar para gobernar las entradas; será suficiente no
utilizar los bornes +V y GND y conectar en la entrada deseada la fuente de tensión que respeta las características indicadas en la
Tabla 7.
Si se utiliza una tensión exterior para gobernar las entradas, es necesario que todos los circuitos estén protegidos por un
aislamiento doble.
ATENCIÓN: los pares de entradas I1/I2 y I3/I4 tienen un polo en común para cada par.
3

BOTONERA Y PANTALLA

La interfaz con la máquina consiste en una pantalla oled 64 X 128 de color amarillo con fondo negro y 4 botones denominados
"MODE", "SET", "+", "-"; véase la Figura 12.
La pantalla muestra las magnitudes y las condiciones del inverter, indicando las funciones de los distintos parámetros.
Las funciones de los botones están resumidas en la Tabla 9.
El botón MODE permite pasar a los elementos siguientes dentro de cada menú. Presionándolo durante al
menos 1 segundo se salta al elemento de menú anterior.
El botón SET permite salir del menú corriente
Disminuye el parámetro actual (si es un parámetro que se puede modificar).
Aumenta el parámetro actual (si es un parámetro que se puede modificar).
ESPAÑOL

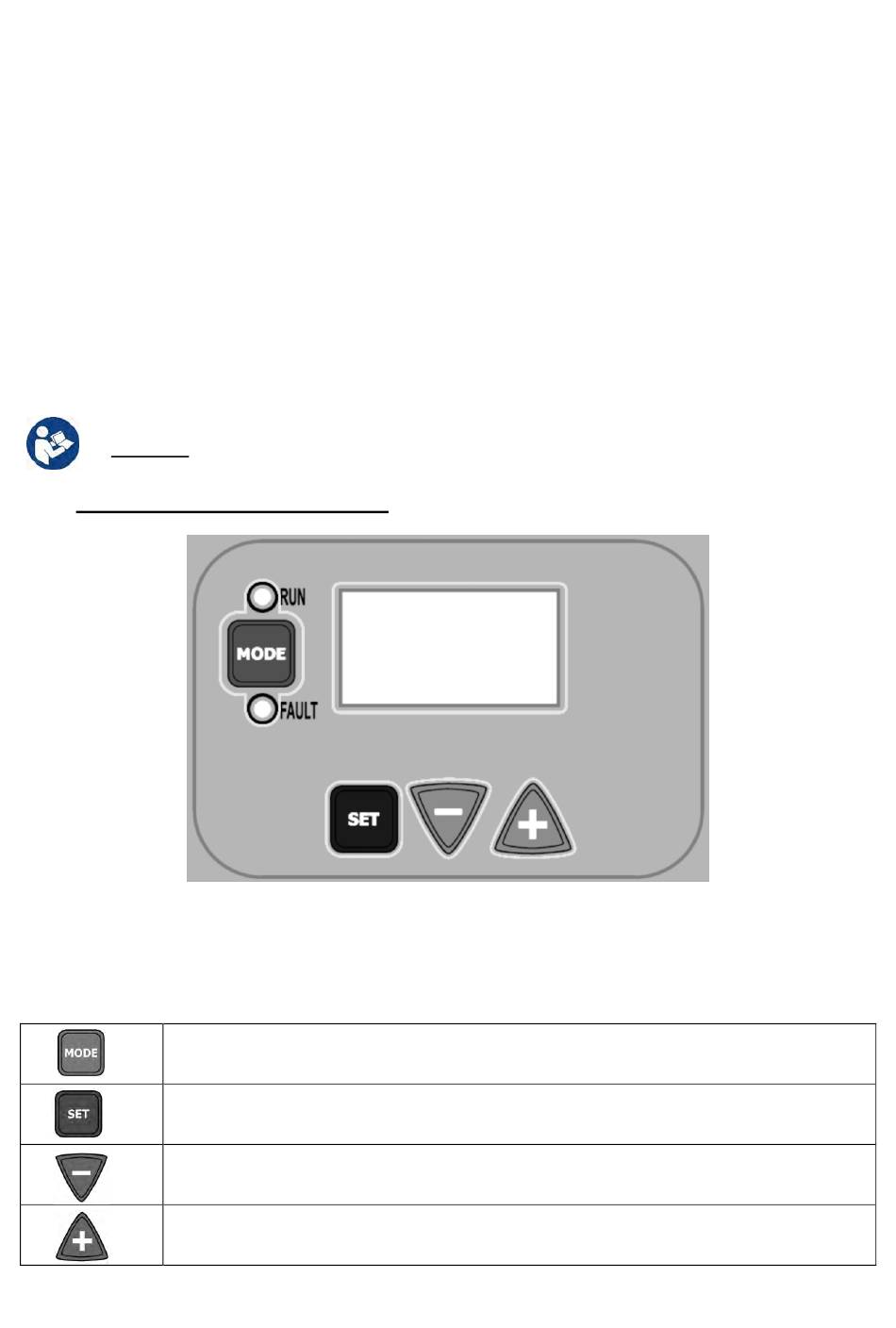

Figura 12: Aspecto de la interfaz usuario
Tabla 9: Funciones de los botones
