2.2.4.1

Contacts de sortie OUT 1 et OUT 2:

Les connexions des sorties énumérées ci-après se réfèrent aux deux borniers J3 et J4 à 3 pôles indiqués par la sérigraphie OUT1 et
OUT 2 et sous celle-ci est indiqué également le type de contact relatif à la borne.
Type de contact
Tension max. admissible [V]
Courant max. admissible [A]
Section max. du câble acceptée [mm²]

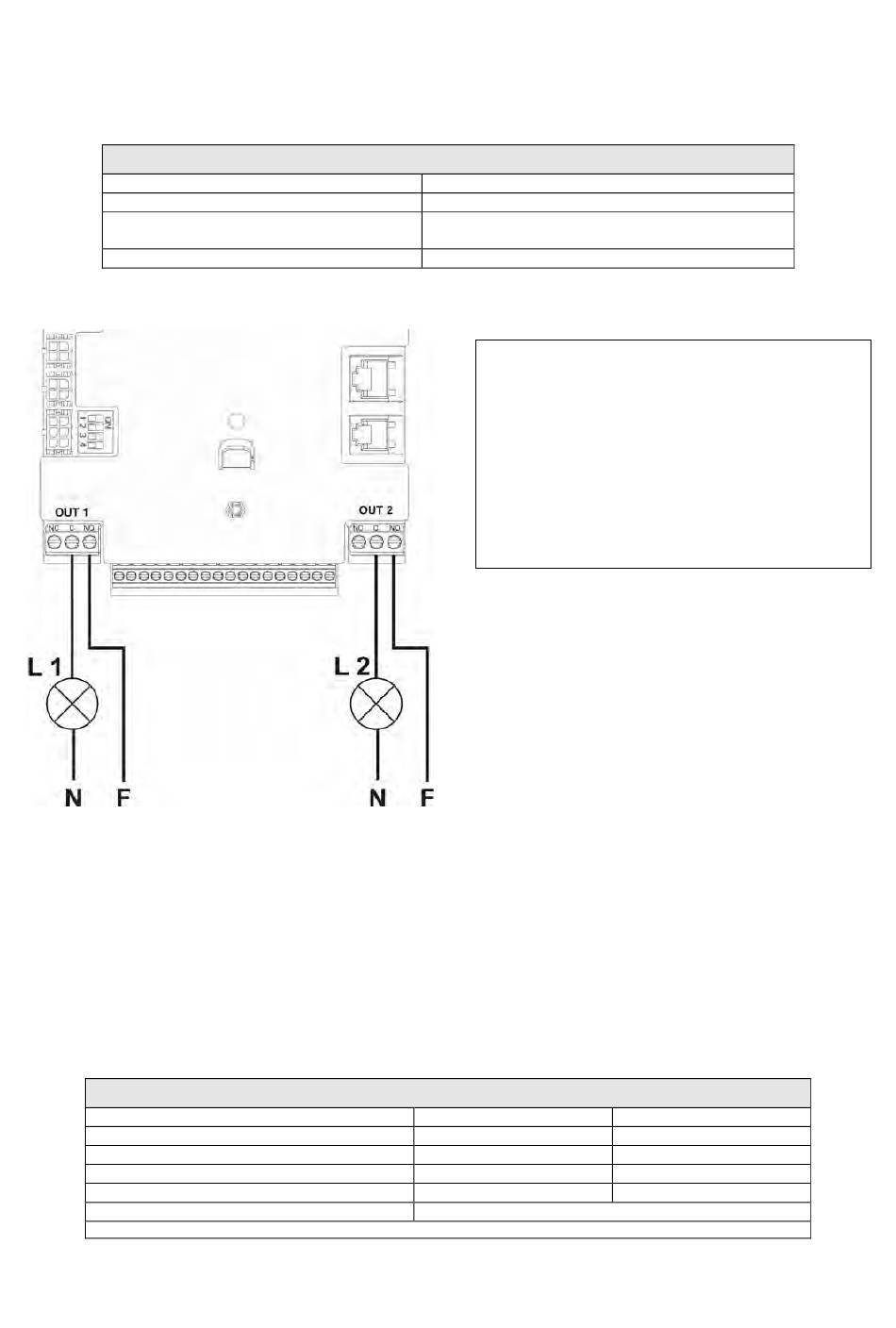

Figure 10: Exemple de connexion des sorties
2.2.4.2 Contacts d'entrée (photo-couplés)
Les connexions des entrées énumérées ci-après se réfèrent au bornier à 18 pôles J5 dont la numérotation commence par la broche
1 à partir de la gauche. La sérigraphie identifiant les entrées se trouve sur la base du bornier.
- I 1 : Broches 16 et 17.
- I 2 : Broches 15 et 16.
- I 3 : Broches 13 et 14.
- I 4 : Broches 12 et 13.
La mise sous tension des entrées peut être faite en courant continu ou alternatif à 50-60 Hz. Nous donnons ci-après les
caractéristiques électriques des entrées Tableau 7.
Tension minimum d'allumage [V]
Tension maximum d'arrêt [V]
Tension maximum admissible [V]
Courant absorbé à 12V [mA]
Section max. du câble acceptée [mm²]
N.B. Les entrées sont pilotables à n'importe quelle polarité (positive ou négative par rapport à leur retour de masse)
FRANÇAIS
Caractéristiques des contacts de sortie
Tableau 6: Caractéristiques des contacts de sortie
Caractéristiques des entrées
Tableau 7: Caractéristiques des entrées
NO, NF, COM
250
5 -> charge résistive
2,5 -> charge inductive
3,80
En se référant à l'exemple proposé Figure 10
et en utilisant les configurations d'usine (O1 =
2 : contact NO ; O2 = 2 ; contact NO) on
obtient :
• L1 s'allume quand la pompe est en
blocage (ex. « BL »: blocage absence
eau).
• L2 s'allume quand la pompe est en
marche (« GO »).
Entrées CC [V]
8
2
36
3,3
2,13
136
Entrées AC 50-60 Hz [Vrms]
6
1,5
36
3,3
