4.2.1
Kommunikationskabel (Link)
Die Inverter kommunizieren miteinander und übermitteln über das spezielle Kommunikationskabel die Durchfluss- und Drucksignale
(nur falls ein ratiometrischer Drucksensor verwendet wird.
Das Kabel kann an einen beliebigen der beiden, mit dem Schriftzug „Link" gekennzeichneten Verbindern angeschlossen werden, wie
auf Abbildung 16 zu sehen ist.
ACHTUNG: Nur die zusammen mit dem Umrichter oder als dessen Zubehör gelieferte Kabel verwenden (es handelt sich nicht um
ein normal im Handel erhältliches Kabel).
4.2.2
Sensoren
Um funktionieren zu können, benötigt die Druckerhöhungseinheit mindestens einen Drucksensor und optional einen oder mehrere
Durchflusssensoren.
Als Drucksensoren können ratiometrische Sensoren 0-5 V verwendet werden, in welchem Fall man einen Sensor pro Inverter
anschließen kann, oder 4-20 mA stromführende Sensoren, in welchem Fall man nur einen Sensor anschließen kann.
Die Durchflusssensoren sind immer optional, und es kann pro Inverter keiner oder einer angeschlossenen werden.
4.2.2.1
Durchflusssensoren
Der Durchflusssensor wird am Auslasssammler angebracht, wo alle anderen Pumpen angeschlossen sind und der elektrische
Anschluss kann an einem beliebigen der Umrichter ausgeführt werden.
Die Durchflusssensoren können nach zwei Typologien angeschlossen werden:
Nur ein Sensor
•
Gemäß der Anzahl der Umrichter
•
Die Einstellung wird durch den Parameter FI ausgeführt.
Die Anwendung von Mehrfachsensoren dient nur zu dem Zweck der Sicherheit der Abgabe des Flusses durch jede einzelne Pumpe
und um einen besseren Schutz des Trockenbetriebs zu erhalten. Um mehrere Durchflusssensoren zu nützen, ist es notwendig, den
Parameter FI in Mehrfachsensoren einzustellen und jeden Durchflusssensor an den Umrichter zu schließen, der die Pumpe steuert,
an deren Auslass der Sensor ist.
4.2.2.2
Einheiten mit nur einem Drucksensor
Es können auch Druckerhöhungseinheiten ohne Einsatz von Durchflusssensoren erstellt werden. In diesem Fall muss die
Ausschaltfrequenz der Pumpen FZ gemäß 6.5.9.1. eingestellt werden.
Der Trockenlaufschutz funktioniert auch ohne Durchflusssensor weiter.
.
DEUTSCH

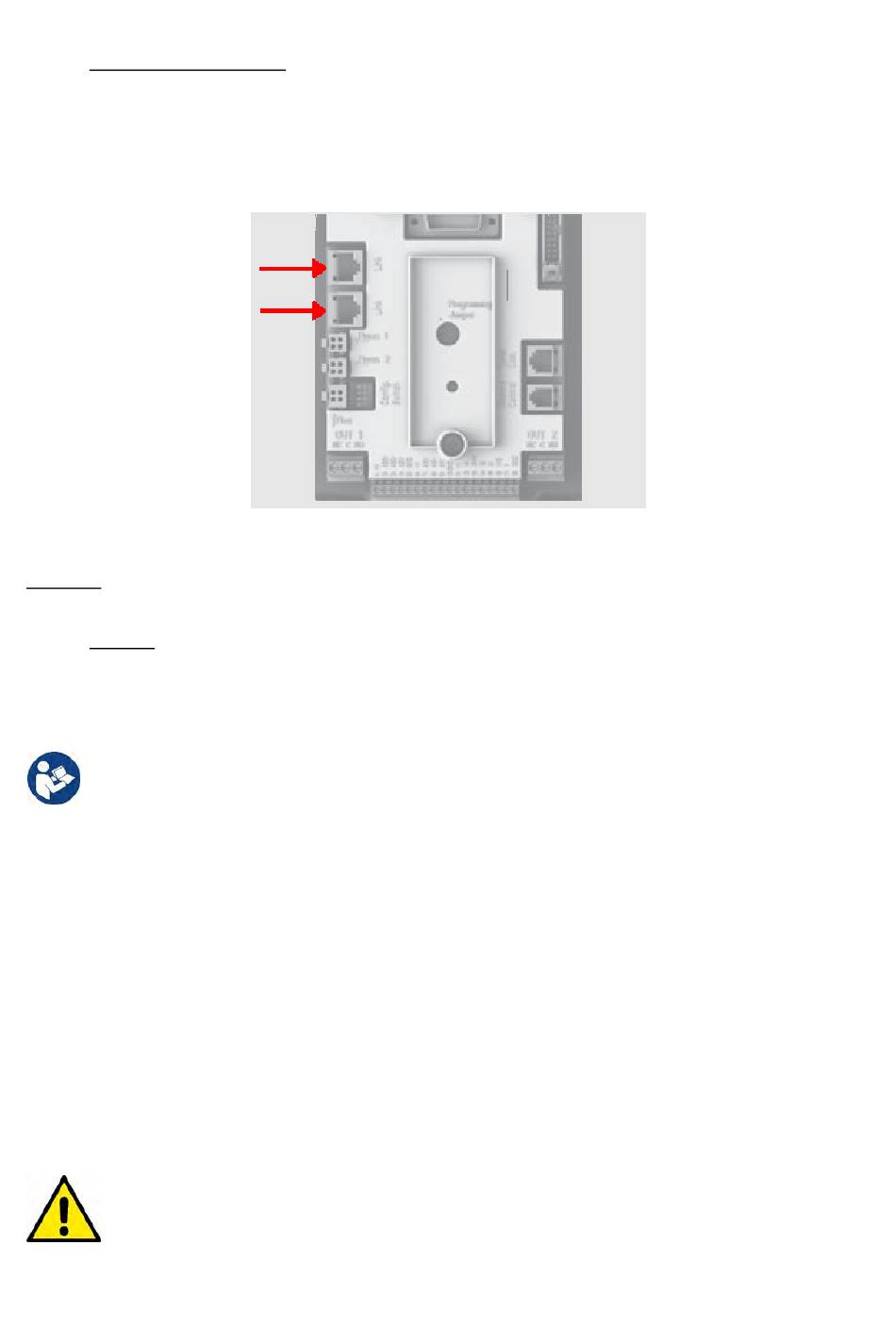

Abbildung 16: Link-Anschluss
201
